Vergrößern

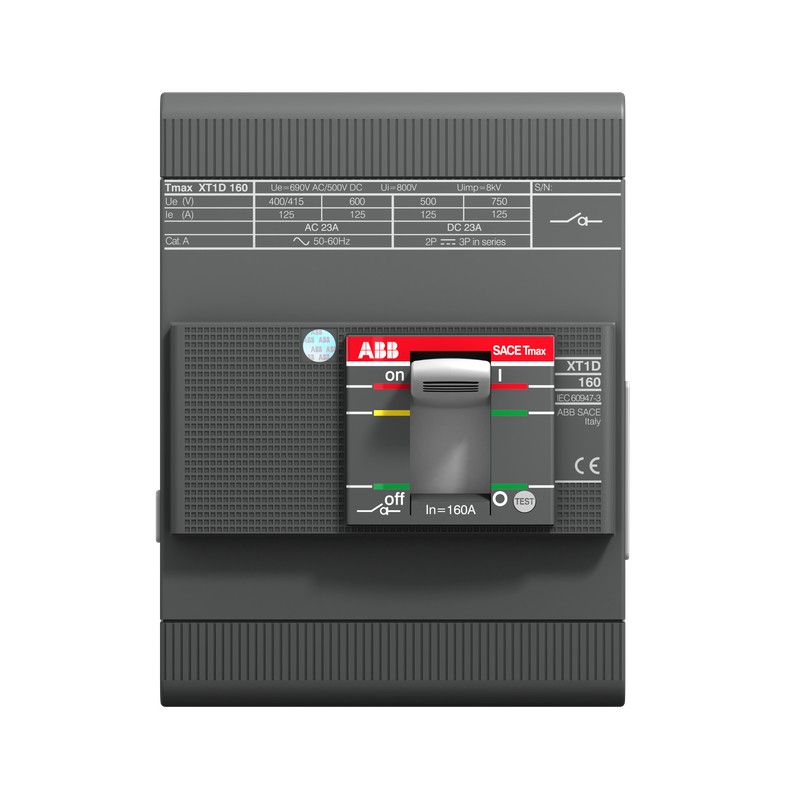

1SDA068209R1 ABB XT1D 160 4p FF
1SDA068209R1
ABB
XT1D 160 4p FF
XT1D160 4P F F
XT1D 160 4p F F Kompakter Lasttrennschalter Tmax XT1 mit vorderseit. Anschluessen
Niederspannungsschaltgeräte > Lasttrennschalter
Geformte Fall " Isomax - Tmax " > XT1
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 55.9 % |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2347 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| SCIP | e76d8a62-6cd4-4181-8912-0a56883546ae Italien (IT) |
| Vereinfachtes SCIP | 1f242409-ac69-4453-b8bc-6c6876c2ddd2 Deutschland (DE) |
| b2d041bd-b2a7-4d64-acae-dc4c46fdc389 Polen (PL) | |
| 5016ea2b-9840-4a51-b226-a3713eaa84f4 Schweden (SE) | |
| cb238410-e7ad-4c34-aec6-91cf5fb4d99e Deutschland (DE) | |
| 118566cb-e785-4d81-9bbc-f5aa2cc5b11d Frankreich (FR) | |
| ff02e3a5-aa59-4b5c-b71b-5619f21b7e74 Deutschland (DE) | |
| e5a1ccd4-032e-4e4a-9fc8-ab88abbe4edc Deutschland (DE) | |
| fee23db7-252d-447c-bb37-1cb068cb9e2b Frankreich (FR) | |
| 04440351-297e-44f2-97d8-37d251b1ee9e Niederlande (NL) | |
| cd93ab6c-9071-46ed-a485-cfed87940e62 Spanien (ES) | |
| 61b3f3a1-a6b0-4f54-994a-ca95439a5c37 Niederlande (NL) | |
| d32ed55f-def2-4660-8b2d-1a9fc38cde15 Polen (PL) | |
| c3267009-cd4a-43b2-936e-6c01b2817408 Norwegen (NO) | |
| 4260e385-4ba2-45a2-a414-dca53f88fdf4 Finnland (FI) | |
| 3ae89504-1189-4571-a171-16be7ff4bebc Niederlande (NL) | |
| bd4ce42c-99c8-4fd5-b34a-3d492b63ffda Deutschland (DE) | |
| bda7c8d4-2cfd-4bd4-bf05-dffe4fa36c2e Dänemark (DK) | |
| 6af9f44d-b7a8-4f84-bdf7-c8ebd07ca418 Kroatien (CR) | |
| bf18ce5b-1418-427a-8eb0-7380d4ae1cd2 Tschechische Republik (CZ) | |
| 302cefe3-1517-4fd4-a984-31167cd51155 Polen (PL) | |
| 47a8b693-5a3f-445a-8301-f06408a7b705 Niederlande (NL) | |
| c1b87025-54f0-4128-987e-748b70888a2a Niederlande (NL) | |
| 5504494d-10bf-47f7-a4a5-c5170aa6f279 Estland (EE) | |
| 9feb07a0-b8ec-452c-9a31-9e342abac6f2 Griechenland (GR) | |
| 36a3cb3c-0936-43a6-86c6-3db7ccdfa0e4 Portugal (PT) | |
| 1271e950-36c2-4203-b143-2024d2f02d53 Bulgarien (BG) | |
| d283c17e-b22c-4ef5-ba2c-361625361758 Schweden (SE) | |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT1DE4160DFF000XXX |
| EAN | 8015644021054 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 101.6 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 70 mm |
| Nettogewicht | 1.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 128 mm |
| Höhe Verpackungseinheit 1 | 135 mm |
| Länge Verpackungseinheit 1 | 143 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.4 kg |
| EAN Verpackungseinheit 1 | 8015644021054 |
| EAN Verpackungseinheit 2 | 8015644021054 |
| Weitere Informationen | |
| Brand / Label | ABB |
| Anschlussmöglichkeit-Hauptstromkreis | Sammelschiene 45.5 ... 80 mm² |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 4 |
| Ausschaltzeit | CB mit SOR 15 ms |
| CB mit UVR 15 ms | |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 15 W |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 800 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2 kA |
| Bemessungsdauerstrom (Iu) | 160 A |
| Empfohlener Schraubendreher | Hauptstromkreis M6 |
| RoHS Datum | NA |
| Kurzschlussfestigkeit | D |
| Normen | IEC60947-2 |
| Produktvariante | XT1 |
| Klemmenanschlussart | vorderseitig |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 6 N·m |
| Version | F |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| CB Zertifikat | 9AKK107680A1266 |
| CQC Zertifikat | CQC2014010302740479 |
| CQC2015010302794768 | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CCC | 2020980302000850 |
| 2020980302000817 | |
| Konformitätserklärung - CE | 9AKK106713A5532 |
| EAC Zertifikat | 9AKK10103A1027 |
| I²t Charakteristic | 1SDC210099D0206 |
| UL Zertifikat | 9AKK107680A7755 |
| VDE Zertifikat | No certification needed |
| Maßzeichnung | 1SDH000719R0100 |
| Mechanische Zeichnungen | 1SDH000719R0100 |
| Verdrahtungsplan | 1SDM000068R0001 |
| Montage- und Betriebsanleitung | 1SDH000719R0001 |
| Klassifizierungen | |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27371403 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT1D 160 4p F F - ABB - XT1D160 - 1SDA068209R1 | 86 Kbytes |
|
| XT1D160 1SDA068209R1 ABB XT1D 160 4p FF | 74 Kbytes |
|
