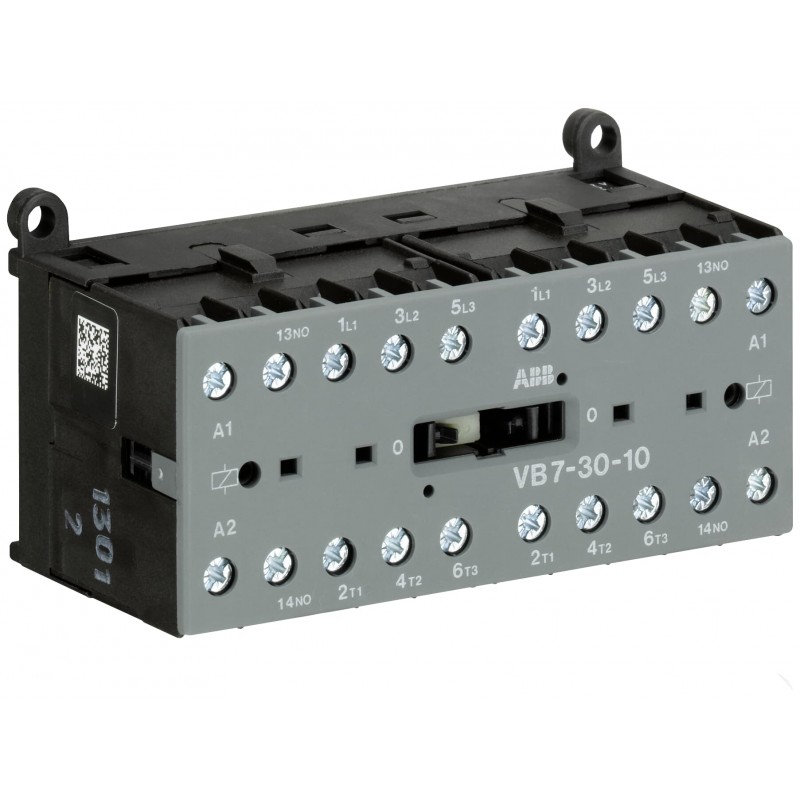

GJL1311901R0103 ABB VB7-30-10-03 Mini Wendeschütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GJL1311901R0103 ABB VB7-30-10-03 Mini Wendeschütz

GJL1311901R0103

ABB

VB7-30-10-03 Mini Wendeschütz

VB7-30-10 MINI WECHSELRICHTER 48V 40-450H

VB7-30-10-03 Wendeschütz 48 V AC - 3 NO - 0 NC - Schraubklemme

Mehr Infos


Niederspannungsschaltgeräte > Schützkombination

Schütze und Überlastrelais > Minicontactors B6-B7

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $88.17
Stückpreis: $88.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
EPLAN Daten9AAC205200_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC102046M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)96.2 mm
Tiefe (Netto-Abmessung)46.7 mm
Höhe (Netto-Abmessung)57.5 mm
Nettogewicht0.355 kg
MaßzeichnungGJL1200447F0001
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
BemessungsbetriebsspannungHilfsstromkreis 690 V AC
Hilfsstromkreis 250 V DC
Hauptstromkreis 690 V AC
Hauptstromkreis 220 V DC
Bemessungsfrequenz (f)Hauptstromkreis 60 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis DC
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 20 A
Bemessungsbetriebsstrom AC-1 (Ie)(220/240 V, 40 °C) 20 A
(220/240 V, 55 °C) 16 A
(380/440 V, 40°C) 20 A
(380/440 V, 55°C) 16 A
(690 V, 40 °C) 6 A
(690 V, 55 °C) 6 A
Bemessungsbetriebsstrom AC-3 (Ie)(230 V, 55 °C) 12 A
(400 V, 55 °C) 12 A
(500 V, 55 °C) 9 A
(690 V Schließer, 55 °C) 3.5 A
Bemessungsbetriebsleistung AC-3 (Pe)(230 V dreiphasig) 3 kW
(400 V dreiphasig) 5.5 kW
(500 V dreiphasig, Öffner) 5.5 kW
(690 V dreiphasig, Schließer) 3 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie / AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie / AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 96 A
Bemessungsisolationsspannung (Ui)690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-15) 600 Schaltspiele/Std
(AC-3) 600 Schaltspiele/Std
(DC-1) 600 Schaltspiele/Std
(DC-13) 600 Schaltspiele/Std
(DC-3) 600 Schaltspiele/Std
Mechanische LebensdauerBetriebsabläufe 10000000 Zyklen
Minimales SchaltvermögenHilfsstromkreis 17 V
Hilfsstromkreis 5 mA
Spulen Strombegrenzung(nach IEC 60947-4-1 für AC Versorgung) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C)
Bemessungssteuerspannung (Uc)48 V AC
Leistungsaufnahme der Spulemittlerer Haltewert 50 Hz 3.5 V·A
mittlerer Anzugswert 50 Hz 3.5 V·A
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 1.4 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 9 mm
SchutzartAnschlussklemmen Hauptstromkreis IP20
Empfohlener SchraubendreherM3
Nr. 1 Pozidriv
AnzugsdrehmomentSteuerstromkreis 0.8 ... 1.1 N·m
Hauptstromkreis 0.8 ... 1.1 N·m
AnschlussartSchraubklemme
ProduktnameWendeschütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 16 A
Nennleistung UL/CSA(115 V AC einphasig) 0.75 Hp
(200 V AC dreiphasig) 2 Hp
(220 ... 240 V AC dreiphasig) 3 Hp
(230 V AC einphasig) 1.5 Hp
(440 ... 480 V AC dreiphasig) 5 Hp
(550 ... 600 V AC dreiphasig) 5 Hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAmehrdrähtig 1/2x 22-10 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAmehrdrähtig 1/2x 22-10 AWG
Schaltleistung UL/CSAA600
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Steuerstromkreis 7 in·lb
Hauptstromkreis 7 in·lb
Strom bei Vollast (Motoren)(115 V AC einphasig) 13.8 A
(200 V AC dreiphasig) 7.8 A
(220 ... 240 V AC dreiphasig) 9.6 A
(230 V AC einphasig) 10 A
(440 ... 480 V AC dreiphasig) 7.6 A
(550 ... 600 V AC dreiphasig) 6.1 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -20 ... +55 °C
(Lagerung) -40 ... +80 °C
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 5 ... 150 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SBC100156C0269
Umweltprodukterklärung - EPD1SAC200410H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA938000-4601
CB Zertifikat1SAA938000-2002
CQC ZertifikatCQC2003010304064033
Konformitätserklärung - CCC2020980304001854
Konformitätserklärung - CE1SAD101100-3101
Konformitätserklärung - UKCA1SAD201100-3101
DNV GL Zertifikat1SAA938000-0306
EAC Zertifikat1SAA920000-2702
KC Zertifikat1SAA938000-1501
RMRS Zertifikat1SAA938000-0704
UL ZertifikatE191658-19881208
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 5 Stück
Breite Verpackungseinheit 1115 mm
Länge Verpackungseinheit 1280 mm
Höhe Verpackungseinheit 154 mm
Bruttogewicht Verpackungseinheit 11.845 kg
EAN Verpackungseinheit 14013614417399
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000010 - Schützkombination
ETIM 8EC000010 - Schützkombination
ETIM 9EC000010 - Schützkombination
eClassV11.0 : 27371009
UNSPSC39121529
IDEA Granular Category Code (IGCC)4761 >> Magnet contactor, AC-switching

ETIM for GJL1311901R0103 Niederspannungsschaltgeräte (EC000010)
Merkmal Wert
Funktion (EF000030) Wendeschütz
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 48 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 48 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungsbetriebsleistung NEMA (EF011960) 2.2371 kW
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1
Tragschienenmontage möglich (EF003972) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
VB7-30-10-03 Mini Reversing Contactor - ABB - VB7-30-10 - GJL1311901R0103 99 Kbytes VB7-30-10-03 Mini Reversing Contactor - ABB - VB7-30-10 - GJL1311901R0103
VB7-30-10 GJL1311901R0103 ABB VB7-30-10-03 Mini Wendeschütz 89 Kbytes VB7-30-10-03 Mini Reversing Contactor - ABB - VB7-30-10 - GJL1311901R0103
