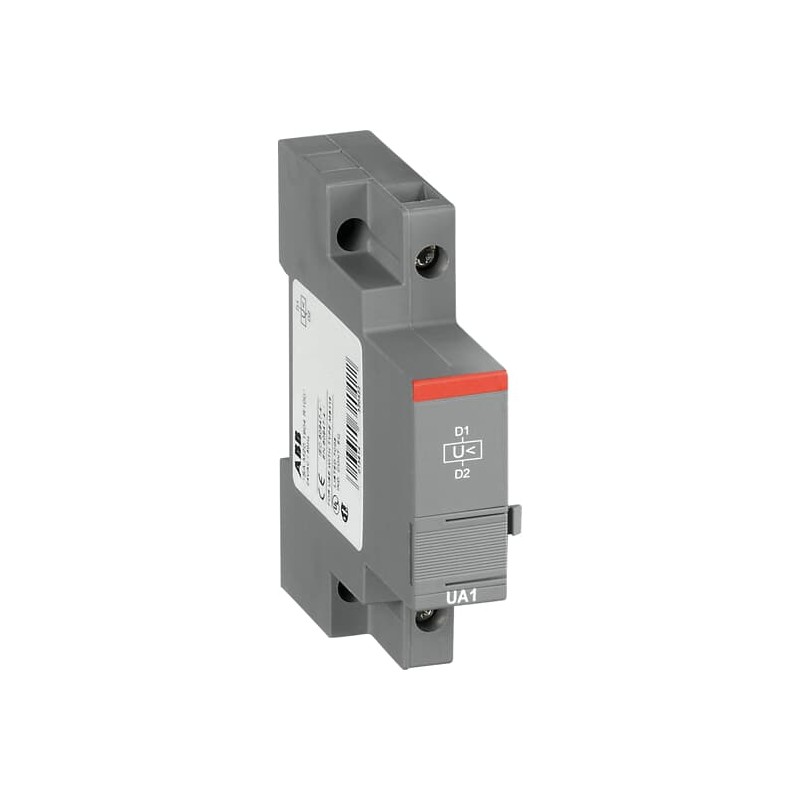

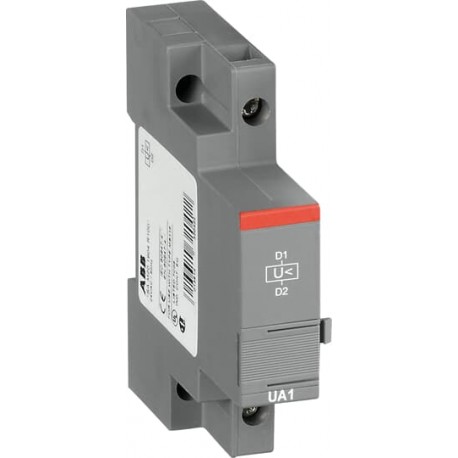

1SAM201904R1002 ABB UA1-48 Unterspannungsauslöser
1SAM201904R1002
ABB
UA1-48 Unterspannungsauslöser
UA1-48 BOB. MiN.TENS. 48VAC P/MS116/32
Unterspannungsauslöser 48V 50Hz linksseitiger Anbau
Niederspannungsschaltgeräte > Unterspannungsauslöser
Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| 2CDC131120M6801 | |
| 2CDC131081M6801 | |
| 2CDC131082M6801 | |
| Montage- und Betriebsanleitung Teil 3 | 1SBC100214C0202 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 18 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 75.5 mm |
| Nettogewicht | 0.1 kg |
| Technische Daten | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Verlustleistung | 13.5 W |
| Anschlussart | Schraubklemme |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel 1/2x 0.75 ... 2.5 mm² | |
| starr 1/2x 1 ... 4 mm² | |
| Anzugsdrehmoment | Hilfsstromkreis 0.8 ... 1.2 N·m |
| Abisolierlänge | Hilfsstromkreis 10 mm |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Einbaulage | Position 1 bis 6 |
| Normen | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Anmerkungen | Die mechanische und elektrische Lebensdauer von manuellen Motorstartern in Kombination mit UA1/AA1 ist reduziert. Die Werte sind auf Anfrage erhältlich. |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 16-12 AWG |
| mehrdrähtig 1/2x 16-12 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 7 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -50 ... +80 °C | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 15g |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | 1SAA963001-0101 |
| BV Zertifikat | 1SAA963002-0201 |
| cUL Zertifikat | cUL_E137861 |
| Konformitätserklärung - CE | 1SAD101100-3411 |
| Konformitätserklärung - UKCA | 1SAD201100-3411 |
| DNV GL Zertifikat | 1SAA963001-0304 |
| LR Zertifikat | 1SAA963001-0502 |
| 1SAA918001-0501 | |
| RINA Zertifikat | 1SAA963002-0802 |
| UL Zertifikat | UL_E137861 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 93 mm |
| Länge Verpackungseinheit 1 | 25 mm |
| Höhe Verpackungseinheit 1 | 80 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.11 kg |
| EAN Verpackungseinheit 1 | 4013614320439 |
| Menge Verpackungseinheit 2 | Karton 80 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 9.175 kg |
| EAN Verpackungseinheit 2 | 4013614526091 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001022 - Unterspannungsauslöser |
| ETIM 10 | EC001022 - Unterspannungsauslöser |
| eClass | V11.0 : 27370417 |
| UNSPSC | 39121521 |
| IDEA Granular Category Code (IGCC) | 4148 >> Under voltage coil |
| E-Nummer (Norwegen) | 4364286 |
| E-Nummer (Schweden) | 3112023 |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 48 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Verzögert (EF001541) | Nein |
| Geeignet für Leistungsschalter (EF005863) | Nein |
| Geeignet für Lastschalter (EF001543) | Nein |
| Geeignet für Motorschutzschalter (EF005826) | Ja |
| Geeignet für Überlastrelais (EF001545) | Nein |
