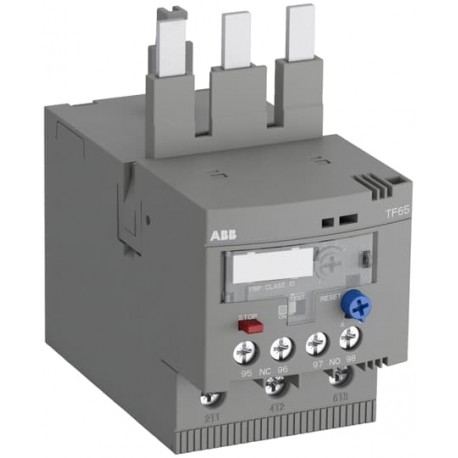

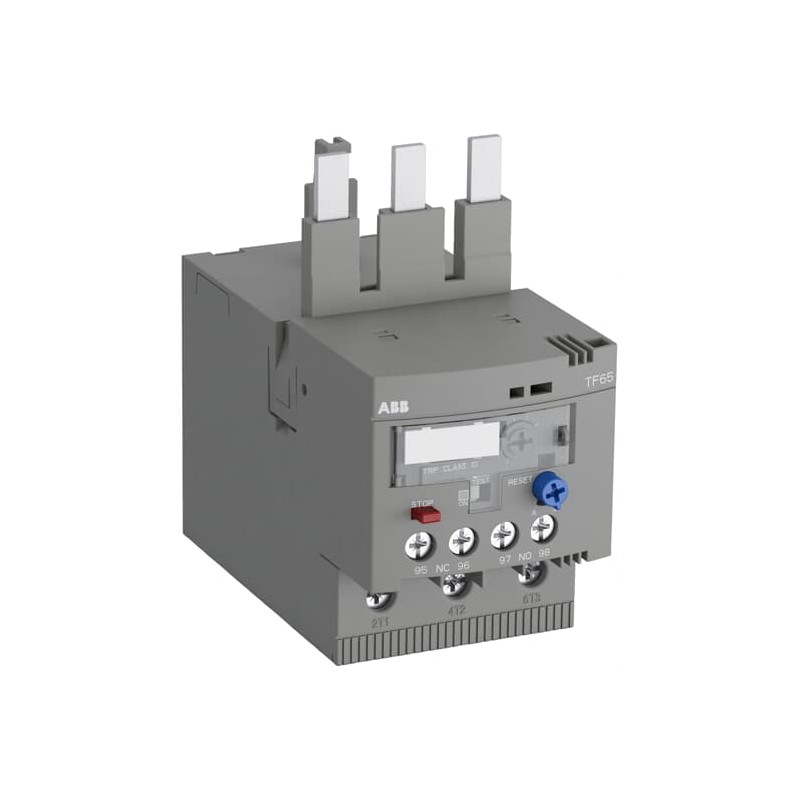

1SAZ811201R1007 ABB TF65-67 Motorschutzrelais

1SAZ811201R1007

ABB

TF65-67 Motorschutzrelais

TF65-67 THERMISCHES ÜBERLASTRELAIS 57-67A

TF65-67 Thermisches Überlastrelais 57 ... 67 A

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Schütze und Überlastrelais > Thermal Relays

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $152.29
Stückpreis: $152.29
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC106069D0201
Montage- und Betriebsanleitung2CDC106051M6803
Montage- und Betriebsanleitung Teil 21SAC200017M0002
Ex Bedienungsanleitung2CDC106085M6801
Zeit-Strom-Kennlinie1SAZ800502F0007
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung1SAZ800401F0001
Abmessungen
Breite (Netto-Abmessung)54.9 mm
Höhe (Netto-Abmessung)101.4 mm
Tiefe (Netto-Abmessung)106.9 mm
Nettogewicht0.382 kg
Technische Daten
Einstellbereich57 ... 67 A
BemessungsbetriebsspannungHilfsstromkreis 600 V AC/DC
Hauptstromkreis 690 V AC
Hauptstromkreis 440 V DC
Bemessungsbetriebsstrom (Ie)67 A
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Hauptstromkreis 8 kV
Bemessungsisolationsspannung (Ui)690 V
Anzahl Pole3P
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl geschützter Pole3
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hilfsstromkreis Öffner) 6 A
(Hilfsstromkreis Schließer) 4 A
Bemessungsbetriebsstrom AC-15 (Ie)(120 V) Öffner 3 A
(120 V) Schließer 0.5 A
(240 V) Öffner 3 A
(240 V) Schließer 0.5 A
(400 V) Öffner 0.75 A
(400 V) Schließer 0.5 A
(500 V) Öffner 0.75 A
(500 V) Schließer 0.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) Öffner 0.55 A
(125 V) Schließer 0.55 A
(24 V) Öffner 1.25 A
(24 V) Schließer 1.25 A
(250 V) Öffner 0.27 A
(250 V) Schließer 0.27 A
(500 V) Öffner 0.15 A
(500 V) Schließer 0.15 A
(60 V) Öffner 0.55 A
(60 V) Schließer 0.55 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Verschmutzungsgrad3
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 1 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1/2x 0.75 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 2.5 ... 10 mm²
flexibel mit Aderendhülse 1x 2.5 ... 35 mm²
flexibel mit isolierter Aderendhülse 1x 2.5 ... 35 mm²
flexibel mit isolierter Aderendhülse 1/2x 2.5 ... 10 mm²
flexibel 1/2x 2.5 ... 16 mm²
flexibel 1x 2.5 ... 35 mm²
starr 1/2x 2.5 ... 16 mm²
starr 1x 2.5 ... 35 mm²
AnzugsdrehmomentHilfsstromkreis 1 ... 1.2 N·m
Hauptstromkreis 4.0 ... 4.5 N·m
AbisolierlängeHilfsstromkreis 9 mm
Hauptstromkreis 17 mm
Empfohlener SchraubendreherHilfsstromkreis Nr. 2 Pozidriv
Hauptstromkreis Nr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Verlustleistungbei Bemessungsbedingungen pro Pol 2.5 ... 3.4 W
Geeignet fürAF40
AF52
AF65
NormenIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Schaltleistung UL/CSA(NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1x 12-2 AWG
flexibel 2x 12-6 AWG
mehrdrähtig 1x 12-2 AWG
mehrdrähtig 2x 12-6 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 18-12 AWG
mehrdrähtig 1/2x 18-12 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 9 ... 11 in·lb
Hauptstromkreis 35 ... 40 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(kompensierter Betrieb) -40 ... +70 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SAC200334H0001
Umweltinformationen1SAC200058H0009
Umweltprodukterklärung - EPD1SAC200249H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA941000-4601
ABS Zertifikat1SAA941003-0101
Atex Zertifikat1SAA941005-3901
BV Zertifikat1SAA941001-0203
CB Zertifikat1SAA941015-2001
CCC Zertifikat2024010304636179
CQC ZertifikatCQC2014010309689432
Konformitätserklärung - CCC2020980309000291
Konformitätserklärung - CE1SAD101100-3503
Konformitätserklärung - UKCA1SAD201100-3503
DNV GL Zertifikat1SAA941004-0301
EAC Zertifikat1SAA941002-2701
IECEx Zertifikat1SAA941001-4001
LR Zertifikat1SAA941003-0501
RINA ZertifikatRINA_ELE098115XG
RMRS Zertifikat1SAA941002-0701
UL ZertifikatE48139-20130329
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1123 mm
Höhe Verpackungseinheit 1121 mm
Länge Verpackungseinheit 182 mm
Bruttogewicht Verpackungseinheit 10.466 kg
EAN Verpackungseinheit 14013614482977
Menge Verpackungseinheit 212 Stück
Breite Verpackungseinheit 2280 mm
Höhe Verpackungseinheit 2210 mm
Länge Verpackungseinheit 2395 mm
Bruttogewicht Verpackungseinheit 25.978 kg
EAN Verpackungseinheit 24013614485374
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000106 - Überlastrelais thermisch
ETIM 10EC000106 - Überlastrelais thermisch
eClassV11.0 : 27371501
UNSPSC39122330
IDEA Granular Category Code (IGCC)5366 >> Thermal overload relay
E-Nummer (Finnland)3706589
E-Nummer (Norwegen)4116793
E-Nummer (Schweden)3210269

ETIM for 1SAZ811201R1007 Niederspannungsschaltgeräte (EC000106)
Merkmal Wert
Einstellbarer Strombereich (EF008211) 57 A
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 1
Auslöseklasse (EF006668) CLASS 10
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Taster (EF011942) Ja
