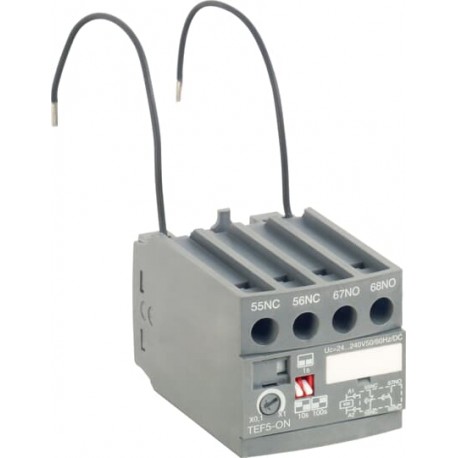

1SBN020312R1000 ABB TEF5-ON Frontal Elektronische Zeit Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBN020312R1000 ABB TEF5-ON Frontal Elektronische Zeit

1SBN020312R1000

ABB

TEF5-ON Frontal Elektronische Zeit

TEF5-ON TEMPO ELECT. FRONT FÜR FORTSETZUNG An

TEF5-ON Elektronisches Zeitrelais passend für A9 - A/AF95 frontseitige Montage

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Schütze und Überlastrelais > Contactors "A" Classic Range

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $138.80
Stückpreis: $138.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85389091
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101034M6801
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)44 mm
Tiefe (Netto-Abmessung)62.5 mm
Höhe (Netto-Abmessung)40.5 mm
Nettogewicht0.065 kg
Technische Daten
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole2P
NormenIEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18
BemessungsbetriebsspannungHilfsstromkreis 240 V AC
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 5 A
Bemessungsbetriebsstrom AC-15 (Ie)(24 / 127 V) 3 A
(220 / 240 V) 1.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 1 A / 24 W
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,1 s) 8 A
(für 1 s) 8 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-5-1 400 V
(nach UL / CSA) 300 V
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
Maximale elektrische Schaltfrequenz(AC-15) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Verlustleistung3 A pro Pol 0.1 W
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
AnzugsdrehmomentHilfsstromkreis 1 N·m
AnschlussartSchraubklemme
Zeitrelaistypansprechverzögert
Geeignet fürGA75
GAE75
UA16
UA26
UA30
UA50
UA63
UA75
AX06
AX09
AX12
AX18
AX25
AX32
AX40
AX50
AX65
AX80
ProduktnameElektronischer Timer
Technische Daten UL/CSA
Anzugsdrehmoment UL/CSAHilfsstromkreis 9 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -40 ... +80 °C
(Betrieb) -25 ... +70 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP9e8b39de-3abc-4130-a15d-2cff7a91006d China (CN)
Vereinfachtes SCIP07d39671-6d7f-4424-8364-59d751cdf368 Kroatien (CR)
158fdf49-d235-4747-9b7f-f21f326e17c8 Norwegen (NO)
16f3bcbb-3e14-4ac8-ae80-7e525531c2bb Tschechische Republik (CZ)
1781bf6d-7045-41b5-b308-0ee32d679f02 Ungarn (HU)
2d218c63-267f-4392-a9f4-7667839cdf8f Frankreich (FR)
42cabc4b-5292-4a50-af64-2a1ca8a94084 Niederlande (NL)
45e6509c-51ba-4f66-892f-37243cb9e1e0 Estland (EE)
7386a20d-7305-4c55-9260-54f8f0e2269c Finnland (FI)
8ba0e927-9d8b-4b64-80cb-6aaaecbf3f2c Bulgarien (BG)
93413389-a246-4d32-b6b3-f3fe4db08469 Griechenland (GR)
a05aa626-b1e2-4bae-b6ae-2c85e74de96e Polen (PL)
a8a9a0a7-1e5d-435f-ad64-f804e8eceb49 Schweden (SE)
b3ade443-953d-4713-b4ba-392499cdeb80 Portugal (PT)
cdee9565-e416-4515-b94c-c3fdee91e5a8 Dänemark (DK)
ec7501d2-9f1f-487f-a558-7c9452ec4470 Belgien (BE)
efe2e1c1-4d4e-40af-9c7d-2d1d0d2beec7 Spanien (ES)
ffa0a95b-340c-43f6-94e9-313ab6e621cb Deutschland (DE)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CB ZertifikatCB_CN46281
CCC ZertifikatCCC_2012010303572179
CQC ZertifikatCQC2012010303572179
Konformitätserklärung - CCC2020980303000172
Konformitätserklärung - CE1SBD250812U1000
Konformitätserklärung - UKCA1SBD250829U1000
UL ZertifikatUL-US-L252354-192-31702102-2
UL-CA-L252354-392-31702102-2
UL ZulassungUL_E252354
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 182 mm
Länge Verpackungseinheit 156 mm
Höhe Verpackungseinheit 151 mm
Bruttogewicht Verpackungseinheit 10.065 kg
EAN Verpackungseinheit 13471522387103
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC002498 - Zubehör für Niederspannungs-Schalttechnik
ETIM 8EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
ETIM 9EC002060 - Zeitblock
eClassV11.0 : 27371308
UNSPSC39121523
IDEA Granular Category Code (IGCC)4746 >> Timer controls
E-Nummer (Finnland)2712547

ETIM for 1SBN020312R1000 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
TEF5-ON Frontal Electronic Timer - ABB - TEF5-ON - 1SBN020312R1000 90 Kbytes TEF5-ON Frontal Electronic Timer - ABB - TEF5-ON - 1SBN020312R1000
TEF5-ON 1SBN020312R1000 ABB TEF5-ON Frontal Elektronische Zeit 72 Kbytes TEF5-ON Frontal Electronic Timer - ABB - TEF5-ON - 1SBN020312R1000
