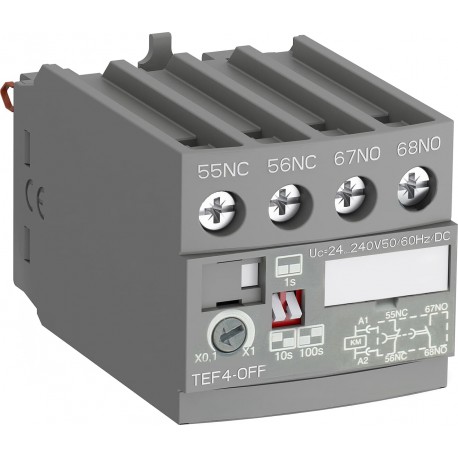

1SBN020114R1000 ABB TEF4-OFF Frontal Elektronische Zeit

Artikel-Nr.: 1SBN020114R1000

Hersteller: ABB

Beschreibung:

TEF4-OFF Frontal Elektronische Zeit
TEF4-AUS TEMPO. ELEKTRONISCH. FRONTKONTAKT AF
Elektronischer Timer, passend für AF09 ... AF96, frontseitige Montage

Kategorien:

  • Relais > Zeitblock
  • ABB > Schütze und Überlastrelais > AF contactors to 38 A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 84,53 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85389091
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101026M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)43 mm
Tiefe (Netto-Abmessung)67.7 mm
Höhe (Netto-Abmessung)41.6 mm
Nettogewicht0.065 kg
Technische Daten
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole2P
NormenIEC/EN 60947-5-1, UL 508, UL 60335-2-40 LZGH2 A2L, CSA C22-2 No. 14-18, CSA C22.2 No. 60335-2-40 LZGH2 A2L
BemessungsbetriebsspannungHilfsstromkreis 240 V AC
Hilfsstromkreis 24 V DC
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 5 A
Bemessungsbetriebsstrom AC-15 (Ie)(24 / 127 V) 3 A
(220 / 240 V) 1.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 1 A / 24 W
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,1 s) 8 A
(für 1 s) 8 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-5-1 400 V
(nach UL / CSA) 300 V
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
Maximale elektrische Schaltfrequenz(AC-15) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit1800 Schaltspiele/Std
Verlustleistung3 A pro Pol 0.1 W
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
AnzugsdrehmomentHilfsstromkreis 1.2 N·m
AnschlussartSchraubklemme
Zeitrelaistyprückfallverzögert
Geeignet fürAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
ProduktnameElektronischer Timer
Technische Daten UL/CSA
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -40 ... +80 °C
(Betrieb) -25 ... +70 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-63g (geschlossen) & 2g (offen) 5 ... 300 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPb815070a-c1ae-446c-8830-f5e7343c90e3 China (CN)
Vereinfachtes SCIP11c817ed-31a4-4977-b0dd-1162db7cb10c Spanien (ES)
15c76503-c6f1-4ee1-832b-ceb0ad9fe9e9 Portugal (PT)
1fa69680-2f31-4794-aab9-23b4087c8076 Dänemark (DK)
20e8813b-5482-4fea-93d4-5230bc39c1d8 Norwegen (NO)
225c7b71-f643-4f44-8c09-30e88cd17843 Kroatien (CR)
318e3444-c94e-4b83-85ee-e2846fc4ff31 Schweden (SE)
5998dffb-48c5-4be3-ae8b-3dbc5d4fe2c2 Niederlande (NL)
79d086db-9aa6-45a4-bd52-3beca3219ba4 Estland (EE)
7b3f7b87-74ed-477e-93b7-dba01cbaa9c0 Belgien (BE)
86506ecb-3cbf-4f40-bf03-b7d919ed9e67 Bulgarien (BG)
96c85ef8-bbb9-4a72-ad6c-3aefa287513e Finnland (FI)
a3524abc-bdf2-4f1a-b069-186f94ab488c Frankreich (FR)
ec0e3194-0957-457f-bd74-bf82d2549c21 Ungarn (HU)
ed05cee5-4eea-4878-8cac-6aa8cdf480c2 Griechenland (GR)
ee268d0c-872c-4665-a6bd-ef18c2878822 Deutschland (DE)
f565d392-fc63-4a59-b5ae-d29b8611b3ea Tschechische Republik (CZ)
fb8f014a-de21-420e-8516-01cd94bb251e Polen (PL)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108469A4895
9AKK108469A4896
ABS ZertifikatABS_20-2060694-PDA
CB ZertifikatCB_CN46281
CCC ZertifikatCCC_2012010303572179
CQC ZertifikatCQC2012010303572179
Konformitätserklärung - CCC2020980303000172
Konformitätserklärung - CE1SBD250008U1000
Konformitätserklärung - UKCA1SBD250039U1000
UL ZertifikatUL-US-L252354-192-31702102-2
UL-CA-L252354-392-31702102-2
UL ZulassungUL_E252354
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 182 mm
Länge Verpackungseinheit 156 mm
Höhe Verpackungseinheit 151 mm
Bruttogewicht Verpackungseinheit 10.065 kg
EAN Verpackungseinheit 13471523130654
Menge Verpackungseinheit 2Karton 80 Stück
Breite Verpackungseinheit 2254 mm
Länge Verpackungseinheit 2319 mm
Höhe Verpackungseinheit 2200 mm
Bruttogewicht Verpackungseinheit 25.2 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC002060 - Zeitblock
ETIM 8EC002060 - Zeitblock
ETIM 9EC002060 - Zeitblock
eClassV11.0 : 27371308
UNSPSC39121523
IDEA Granular Category Code (IGCC)4746 >> Timer controls
E-Nummer (Finnland)3706000
E-Nummer (Schweden)3210257

ETIM for 1SBN020114R1000 Relais (EC002060)

MerkmalsnameSchaltfunktion (EF000189)
Merkmalswertabfallverzögert
MerkmalsnameEinstellzeit (EF005922)
Merkmalswert0.1 s
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameWirkprinzip (EF004139)
Merkmalswertelektronisch
