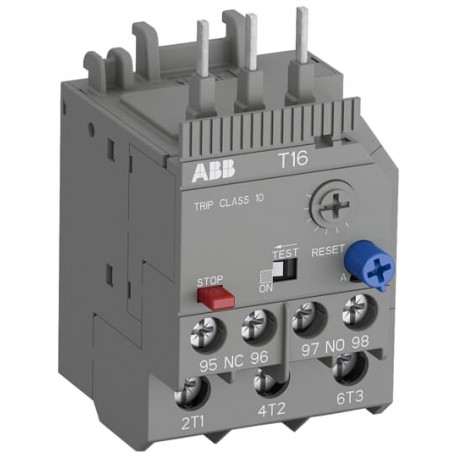

Artikel-Nr.: 1SAZ711201R1005
Hersteller: ABB
Beschreibung:
Kategorien:
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
ZULETZT ANGESEHEN
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC106020D0201 |
| Montage- und Betriebsanleitung | 2CDC106019M6802 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| Zeit-Strom-Kennlinie | 1SAZ700505F0001 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 1SAZ700404F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Höhe (Netto-Abmessung) | 76.7 mm |
| Tiefe (Netto-Abmessung) | 53.5 mm |
| Nettogewicht | 0.1 kg |
| Technische Daten | |
| Einstellbereich | 0.10 ... 0.13 A |
| Bemessungsbetriebsspannung | Hilfsstromkreis 600 V AC/DC |
| Hauptstromkreis 690 V AC | |
| Bemessungsbetriebsstrom (Ie) | 0.13 A |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 Hz |
| Hilfsstromkreis 60 Hz | |
| Hilfsstromkreis DC | |
| Hauptstromkreis 50 Hz | |
| Hauptstromkreis 60 Hz | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Hauptstromkreis 6 kV | |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Anzahl Pole | 3P |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl geschützter Pole | 3 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (Hilfsstromkreis Öffner) 6 A |
| (Hilfsstromkreis Schließer) 4 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (120 V) Öffner 3 A |
| (120 V) Schließer 0.5 A | |
| (240 V) Öffner 3 A | |
| (240 V) Schließer 0.5 A | |
| (400 V) Öffner 0.75 A | |
| (400 V) Schließer 0.5 A | |
| (500 V) Öffner 0.75 A | |
| (500 V) Schließer 0.5 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (125 V) Öffner 0.55 A |
| (125 V) Schließer 0.55 A | |
| (24 V) Öffner 1.25 A | |
| (24 V) Schließer 1.25 A | |
| (250 V) Öffner 0.27 A | |
| (250 V) Schließer 0.27 A | |
| (500 V) Öffner 0.15 A | |
| (500 V) Schließer 0.15 A | |
| (60 V) Öffner 0.55 A | |
| (60 V) Schließer 0.55 A | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel 1/2x 0.75 ... 1 mm² | |
| flexibel 1/2x 1 ... 2.5 mm² | |
| starr 1/2x 0.75 ... 4 mm² | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 4 mm² |
| flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 4 mm² | |
| flexibel 1/2x 0.75 ... 4 mm² | |
| starr 1/2x 0.75 ... 1.5 mm² | |
| starr 1/2x 1.5 ... 4 mm² | |
| mehrdrähtig 1/2x 1 ... 4 mm² | |
| Anzugsdrehmoment | Hilfsstromkreis 1 ... 1.2 N·m |
| Hauptstromkreis 1.1 ... 1.5 N·m | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Hauptstromkreis 12 mm | |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.1 ... 2.0 W |
| Geeignet für | B6 |
| BC6 | |
| B7 | |
| BC7 | |
| VB6 | |
| VBC6 | |
| VB7 | |
| VBC7 | |
| MC1 | |
| MC2 | |
| AS09 | |
| AS12 | |
| AS16 | |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Schaltleistung UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) Q600 | |
| (NO:) D300 | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 18-12 AWG |
| mehrdrähtig 1/2x 18-10 AWG | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 18-12 AWG |
| mehrdrähtig 1/2x 18-12 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 9 ... 11 in·lb |
| Hauptstromkreis 9 ... 13 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (kompensierter Betrieb) -25 ... +60 °C | |
| (Lagerung) -50 ... +80 °C | |
| Umgebungstemperaturkompensation | Ja |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 22g |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 3g 3 ... 150 Hz |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Umweltinformationen | 1SAC200055H0009 |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SAA941000-4601 |
| ABS Zertifikat | 1SAA941001-0102 |
| BV Zertifikat | 1SAA941001-0203 |
| CB Zertifikat | 1SAA941008-2001 |
| CCC Zertifikat | 2024010304658957 |
| CQC Zertifikat | CQC2011010309459316 |
| Konformitätserklärung - CCC | 2020980304001787 |
| Konformitätserklärung - CE | 1SAD101100-3502 |
| Konformitätserklärung - UKCA | 1SAD201100-3502 |
| DNV GL Zertifikat | 1SAA941001-0302 |
| EAC Zertifikat | 1SAA941002-2702 |
| GL Zertifikat | 1SAA941007-0401 |
| LR Zertifikat | 1SAA941001-0502 |
| RINA Zertifikat | 1SAA941000-0802 |
| RMRS Zertifikat | 1SAA941000-0704 |
| UL Zertifikat | E48139-20090126 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 48 mm |
| Höhe Verpackungseinheit 1 | 63 mm |
| Länge Verpackungseinheit 1 | 82 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.112 kg |
| EAN Verpackungseinheit 1 | 4013614397820 |
| Menge Verpackungseinheit 2 | 40 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Bruttogewicht Verpackungseinheit 2 | 8.45 kg |
| EAN Verpackungseinheit 2 | 4013614440519 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| ETIM 9 | EC000106 - Überlastrelais thermisch |
| ETIM 10 | EC000106 - Überlastrelais thermisch |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39122330 |
| IDEA Granular Category Code (IGCC) | 5366 >> Thermal overload relay |
| E-Nummer (Finnland) | 3706133 |
| E-Nummer (Norwegen) | 4117150 |
| E-Nummer (Schweden) | 3212054 |
