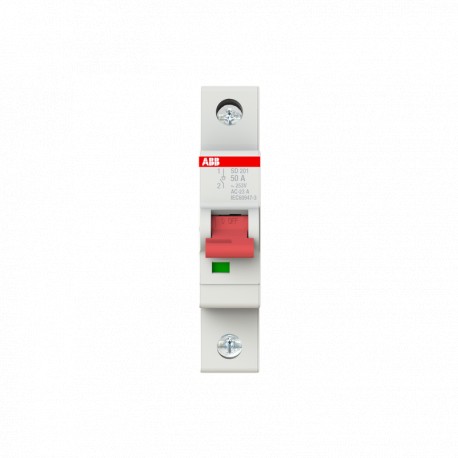

2CDD281101R0050 ABB SD201 / 50 Trennschalter 1P, 50A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDD281101R0050 ABB SD201 / 50 Trennschalter 1P, 50A

2CDD281101R0050

ABB

SD201 / 50 Trennschalter 1P, 50A

SD201/50 1p 50A Trennschalter

Lasttrennschalter 1P, 50 A

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Schalter für Reiheneinbau

Andere modulare Geräte > E200

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $41.20
Stückpreis: $41.20
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
EcoSolutions Profil9AKK108470A9360
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 85 %
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Verlängerung der ProduktlebensdauerProdukthaltbarkeit
Demontageanleitung für End-of-Life-Produkte9AKK108469A8855
Umweltprodukterklärung - EPD9AKK108470A9091
Technische Daten
SchaltstellungsanzeigeEIN / AUS
Elektrische Lebensdauer10000 AC Zyklen
Mechanische Belastbarkeit20000 Zyklen
Anzahl Pole1P
Anzugsdrehmoment2.8 N·m
GebrauchskategorieSchalten von Motorlasten und anderen hochinduktiven Lasten - häufige Betätigung (AC-23A)
Switching of resistive loads, including moderate overloads - frequent actuation (DC-21A)
BedienteilausführungSchalthebel
Typ Schraubklemmestörungssicherer, doppelgerichteter Zylinderlift-Anschluss
SchaltertypAus
BedienteilkennzeichnungI/O
SchaltgriffmaterialIsolierstoffgruppe II, rot, plombierbar
Empfohlener SchraubendreherNr. 2 Pozidriv
Zubehör anbaubarJa
Deckelfarbegrau
AnschlussmöglichkeitSammelschiene 10/10 mm²
flexibel mit Aderendhülse 0.75 ... 25 mm²
flexibel 0.75 ... 25 mm²
starr 0.75 ... 35 mm²
mehrdrähtig 0.75 ... 35 mm²
AnschlussartSchraubklemme
Elektrische Daten
Bemessungsspannung (Ur)253 V
12 V Minimum
Bemessungsbetriebsspannung253 V AC
60 V DC
Betriebsspannung(Maximum) 266 V AC
(Maximum) 63 V DC
(Minimum) 12 V AC
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
auf 2000 m 5 kV
auf Meereshöhe 6.2 kV
EingangsspannungsartAC/DC
Bemessungsstrom (In)50 A
Bedingter Bemessungskurzschlussstrom (Inc)25 kA
Bemessungsfrequenz (f)50 / 60 Hz
DC
Verlustleistungbei Bemessungsbedingungen pro Pol 2.4 W
Anzahl Kontakte Wechsler0
Anzahl Kontakte Öffner0
Anzahl Kontakte Schließer1
ÜberspannungskategorieIII
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Material Compliance
RoHS Erklärung2CDK440034D2703
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20210528
REACH Erklärung9AKK107492A1906
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20251028
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
SchutzartIP20
eingebaut im Verteiler mit Abdeckung IP40
Verschmutzungsgrad3
Klimafestigkeit28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-620 Zyklen bei 0,8 In: 5g 5 ... 150 ... 5 Hz
Schockfestigkeit nach IEC/EN 60068-2-2725g 2 Schocks 13 ms
Umweltinformationen2CDK400618D0201
Abmessungen
Breite in Teilungseinheiten1.0
Breite (Netto-Abmessung)17.5 mm
Höhe (Netto-Abmessung)88 mm
Tiefe (Netto-Abmessung)69 mm
Nettogewicht0.085 kg
Einbautiefe (t2)69 mm
Bestelldaten
Menge Verpackungseinheit 1Karton 10 Stück
Bruttogewicht Verpackungseinheit 10.9 kg
E-Nummer (Finnland)3601628
E-Nummer (Norwegen)1429479
Zertifikate und Deklarationen
Konformitätserklärung - CE2CDK440034D2703
Installation / Montage
Montage- und Betriebsanleitung2CDS207104P0003
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information9AKK107992A5537
Externe Klassifizierungen und Normen
ETIM 9EC001545 - Schalter für Reiheneinbau
ETIM 10EC001545 - Schalter für Reiheneinbau
UNSPSC39122233
eClassV11.0 : 27142301
Kennbuchstabe (elektrische Betriebsmittel)Q
NormenIEC/EN 60947-3
ZertifizierungsstelleIEC
EN
NormungsstelleEN
IEC

ETIM for 2CDD281101R0050 Reiheneinbau-/Aufbaugeräte (EC001545)
Merkmal Wert
Schaltfunktion (EF000189) Ausschalter
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Polzahl (EF001391) 1
Bemessungsstrom (EF000227) 50 A
Bemessungsspannung (EF000228) 253 V
Spannungsart (EF000187) sonstige
Mit Signallampe (EF000198) Nein
Farbe der Kalotte (EF004668) grau
Breite in Teilungseinheiten (EF002950) 1.0
Einbautiefe (EF000218) 69 mm
Schutzart (IP) (EF005474) IP20
