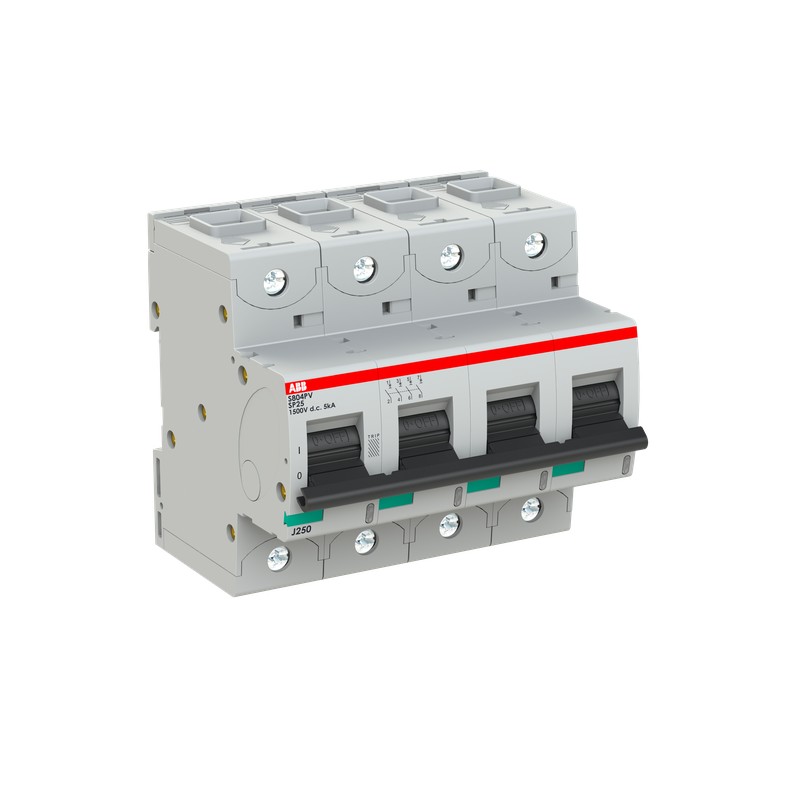

2CCF019626R0001 ABB S804PV-SP25 Hochleistungs-MCB
2CCF019626R0001
ABB
S804PV-SP25 Hochleistungs-MCB
Int.aut. S804PV-SP25 4p 25A 5kA
S800PV Leistungsschalter
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲Die S804PV-SP25 ist ein 2-pole High Performance Leistungsschalter für Photovoltaik (DC) mit B-Charakteristik, mit Käfig terminal und einen Bemessungsstrom von 25 A. Es ist eine aktuelle Begrenzung Gerät mit einer maximalen Schaltleistung von 5kA bei 1500V. Es kann verwendet werden, für Spannungen bis 1500V DC. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S804PV-SP25 konform mit IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S804PV-SP25 komfortabler. Durch die schnelle arc Aussterben S804PV-SP25 Ihre Anwendung gesichert werden.
Bestellen
- Mindestbestellmenge:
- 1 Stück
- Zolltarifnummer:
- Fünf und achtzig Millionen drei hundert zwei und sechzig tausend zwanzig
Beliebte Downloads
- Datenblatt, Technische Daten:
- 2CCC413003C0208
Abmessungen
- Produkt Netto-Breite:
- Eins hundert sechsmm
- Produkt Netto Tiefe:
- 82.5mm
- Produkt Netto-Höhe:
- Fünf und neunzigmm
- Produkt-Netto-Gewicht:
- 0.98kg
Technische
- Standards:
- IEC/EN 60947-2
- Anzahl der Pole:
- Vier
- Auslösekennlinie:
- B
- Bemessungs-Spannung:
- 1500 V DC
- Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
- 1500 V DC
Umwelt
- RoHS Status:
- Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung
Zertifikate und Erklärungen (Dokument-Nummer)
- Konformitätserklärung - CE:
- 2CCC413035D0601
- Umweltinformationen:
- 2CCY413207D0202
- Anweisungen und Handbücher:
- 2CCC413016M0007
- RoHS-Informationen:
- 2CCC413008D0206
Container Informationen
- Paket Level 1-Einheiten:
- 1 Stück
- Paket Level 1 Breite:
- 105 mm
- Paket Level 1 Länge:
- 111 mm
- Paket Level 1 Höhe:
- 99 mm
- Paket Level 1 Brutto-Gewicht:
- 1010 g
- Paket Level 1-EAN:
- 7612271471774
Klassifikationen
- Objekt-Classification Code:
- F
- ETIM 4:
- EC000042 - Miniatur-Leistungsschalter (MCB)
- ETIM 5:
- EC000042 - Miniatur-Leistungsschalter (MCB)
- ETIM 6:
- EC000042 - Miniatur-Leistungsschalter (MCB)
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 82.5 mm |
| Auslösecharakteristik (EF000889) | sonstige |
| Polzahl (gesamt) (EF008618) | 4 |
| Anzahl der abgesicherten Pole (EF005548) | 4 |
| Bemessungsstrom (EF000227) | 25 A |
| Bemessungsisolationsspannung Ui (EF001366) | 1500 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 8 kV |
| Spannungsart (EF000187) | DC |
| Frequenz (EF000416) | 0 Hz |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Nein |
| Mitschaltender Neutralleiter (EF005997) | Nein |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 2 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 6 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0 mm² |
| Explosionsgeschützt (EF004663) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
