> ABB>Industriell>S800S>2CCS862001R0404 ABB S802S-C40 High Performance Circuit Breaker
Vorheriges Produkt Nächstes Produkt

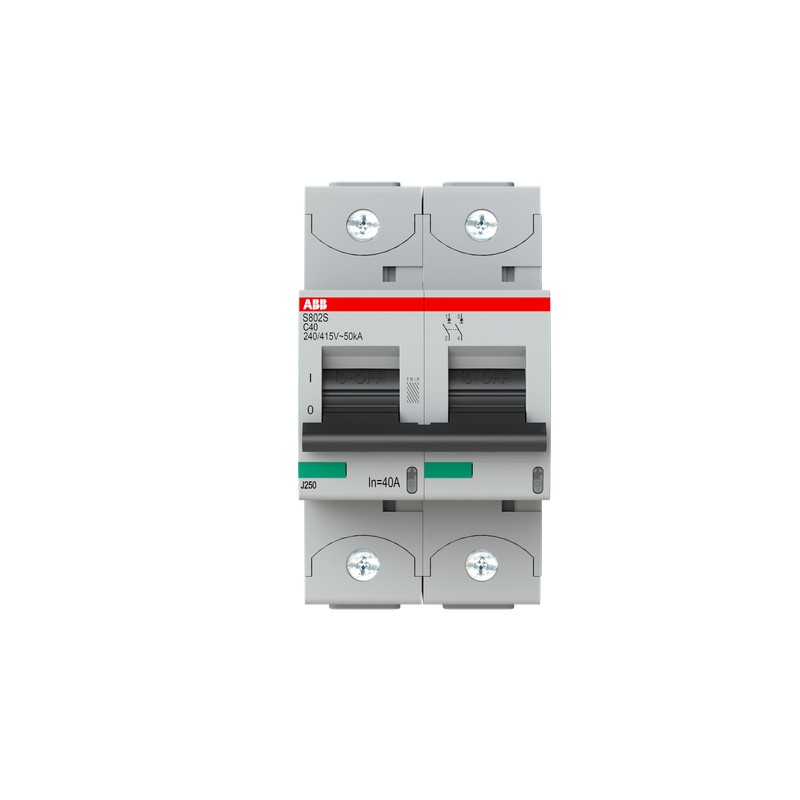

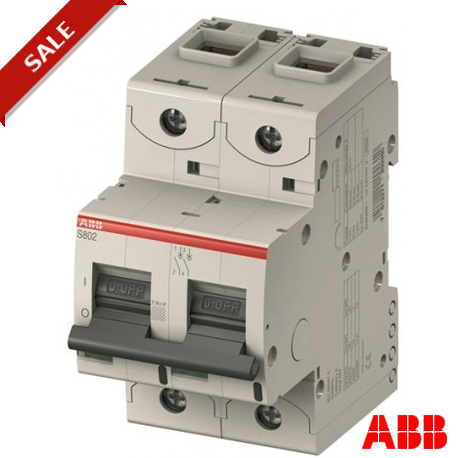

2CCS862001R0404 ABB S802S-C40 High Performance Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCS862001R0404 ABB S802S-C40 High Performance Circuit Breaker

2CCS862001R0404

ABB

S802S-C40 High Performance Circuit Breaker

Int.aut. S802S-C40 2p 40A C 50kA

Hochleist.-Sicherungsautomat, 40A, C, 400 V AC=Icu 50kA, 690 V AC=Icu6kA, 2P

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Industriell > S800S

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
EcoSolutions Profil9AKK108471A1082
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 %
ABB Konzernziel für die Deponierung von AbfällenEs werden keine ungefährlichen Abfälle auf einer Deponie verbracht
Demontageanleitung für End-of-Life-Produkte9AKK108470A2575
Umweltprodukterklärung - EPD9AKK108470A1695
9AKK108470A1696
Technische Daten
FehlerstromartStandard Version
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(415 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 15 kA
(690 V AC) 6 kA
(250 V DC) 30 kA
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(415 V AC) 40 kA
(440 V AC) 22.5 kA
(500 V AC) 11 kA
(690 V AC) 4 kA
(250 V DC) 30 kA
SchaltstellungsanzeigeEIN / AUS / TRIP
Energiebegrenzungsklasse3
Elektrische Lebensdauer6000 Zyklen
Mechanische Belastbarkeit4000 Zyklen
Anzahl geschützter Pole2
Anzahl Pole2P
Anzugsdrehmoment3.5 N·m
31 in·lb
AuslösertypC
BedienteilkennzeichnungI/O
Empfohlener SchraubendreherNr. 2 Pozidriv
Zubehör anbaubarJa
AnmerkungenAnschluss von oben und unten nur mit CU verbinden IP40 im Gehäuse mit Abdeckung Käfigklemme mit unverlierbarer Schraube
Anschlussmöglichkeitflexibel 0 … 50 mm²
starr 0 … 70 mm²
AnschlussartSchraubklemme
Elektrische Daten
AuslösecharakteristikC
Bemessungsbetriebsspannung(nach IEC 60898-1) 400 V AC
(nach IEC 60947-2) 690 V AC
BetriebsspannungMaximum 230/400 V AC
Minimum 12 V AC
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 690 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
EingangsspannungsartAC/DC
Bemessungsstrom (In)40 A
Bemessungsschaltvermögen(400 V AC) 25 kA
Frequenz (f)50 ... 60 Hz
Bemessungsfrequenz (f)50/60 Hz
Verlustleistung7.4 W
bei Bemessungsbedingungen pro Pol 3.7 W
ÜberspannungskategorieIV
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Technische Daten UL/CSA
Bemessungsausschaltvermögen nach UL1077(480Y / 277 V AC) 14 kA
(600Y / 347 V AC) 6 kA
Material Compliance
RoHS Erklärung2CCC005083D0202
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20211214
REACH Erklärung9AKK108470A9089
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20250313
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +70 °C
Referenztemperatur für die Auslösecharakteristik(nach IEC60947-2) 30 °C
(nach EN60898-1) 30 °C
SchutzartIP20
Verschmutzungsgrad3
Vibrationsfestigkeit nach IEC/EN 60068-2-61 mm 2 - 13.2 Hz
0,7g bei 100% x Ie 13.2 - 100 Hz
Umweltinformationen2CCY413207D0203
Abmessungen
Breite in Teilungseinheiten3
Breite (Netto-Abmessung)54 mm
Höhe (Netto-Abmessung)95 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht490 g
Einbautiefe (t2)82.5 mm
Maßzeichnung2CCC413003C0201
Engineering
EPLAN Daten9AAC172534_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 1510 g
E-Nummer (Finnland)3212134
E-Nummer (Norwegen)1628766
E-Nummer (Schweiz)807153315
Zertifikate und Deklarationen
CB Zertifikat9AKK107680A0857
CCC Zertifikat9AKK108469A3021
Konformitätserklärung - CE2CCC005083D0202
DNV GL Zertifikat2CCC413018D0201
ESTI Zertifikat2CCC413020D0101
KC Zertifikat9AKK107680A0932
LR Zertifikat2CCC413017D0201
RINA Zertifikat2CCC413019D0201
UL Zertifikat9AKK107680A2286
VDE Zertifikat2CCC413039D0601
Installation / Montage
Montage- und Betriebsanleitung2CCC413016M0008
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information2CDC413008D0101
9AKK108468A9561
9AKK108468A9562
Externe Klassifizierungen und Normen
ETIM 9EC000042 - Leitungsschutzschalter
ETIM 10EC000042 - Leitungsschutzschalter
UNSPSC39121603
eClassV11.0 : 27141901
IDEA Granular Category Code (IGCC)4899 >> Miniature circuit breaker (MCB) screw-in model
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 60947-2
IEC/EN 60898-1
UL 1077

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
S802S-C40 High Performance Circuit Breaker - ABB - S802S-C40 - 2CCS862001R0404 95 Kbytes S802S-C40 High Performance Circuit Breaker - ABB - S802S-C40 - 2CCS862001R0404
S802S-C40 2CCS862001R0404 ABB S802S-C40 High Performance Circuit Breaker 84 Kbytes S802S-C40 High Performance Circuit Breaker - ABB - S802S-C40 - 2CCS862001R0404
