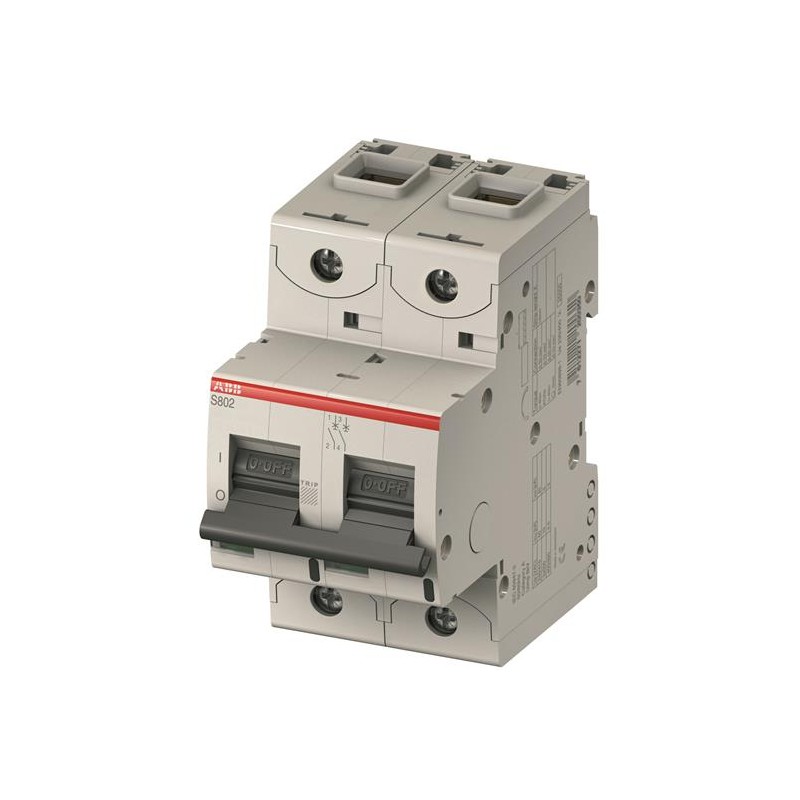

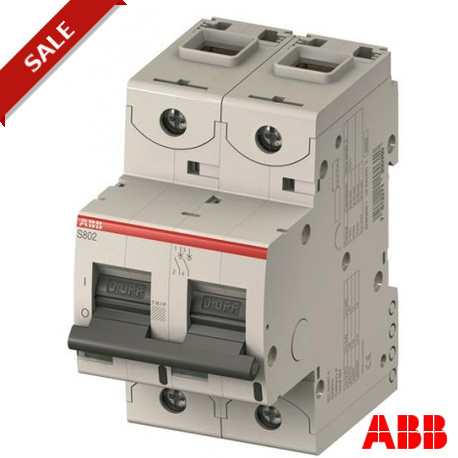

S802N-D125 2CCS892001R0841 ABB S802N-D125 High Performance Circuit Breaker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S802N-D125 2CCS892001R0841 ABB S802N-D125 High Performance Circuit Breaker

S802N-D125

2CCS892001R0841

ABB

S802N-D125 High Performance Circuit Breaker

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Industriell

S800N

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB


Verwandte Produkte

Mehr Infos



Die S802N-D125 ist ein 2-pol-Hochleistungs-Sicherungsautomaten mit D-Dharacteristic, mit Käfig terminal und einem Bemessungsstrom von 125 a ist eine aktuelle Begrenzung Gerät mit einer maximalen Schaltleistung von 36kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S802N-D125 konform mit IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S802N-D125 komfortabler. Durch die schnelle arc Aussterben S802N-D125 Ihre Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271204990
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    54mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.49kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    60 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    0.51 kg
  • Paket Level 1-EAN:
    7612271204990
  • Paket Level-2-Einheiten:
    1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    5 g
    30 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    2
  • Auslösekennlinie:
    D
  • Nennstrom (Ichn):
    125 A
  • Bemessungs-Spannung:
    400/690 V AC
    250 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 9.4 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 36 kA
    (254 / 440 V AC) 20 kA
    (400 / 690 V AC) 4.5 kA
    (125 V DC) 30 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 30 kA
    (254 / 440 V AC) 10 kA
    (400 / 690 V AC) 3 kA
    (125 V DC) 20 kA
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    4000-Zyklus
  • Mechanische Ausdauer:
    6000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

Datasheet - PDF
