Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

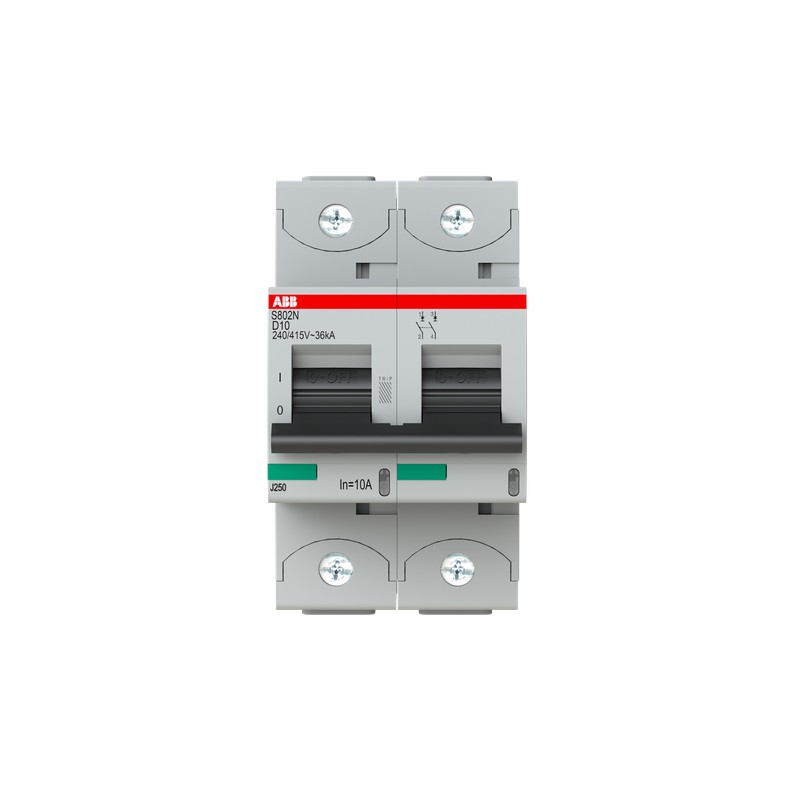

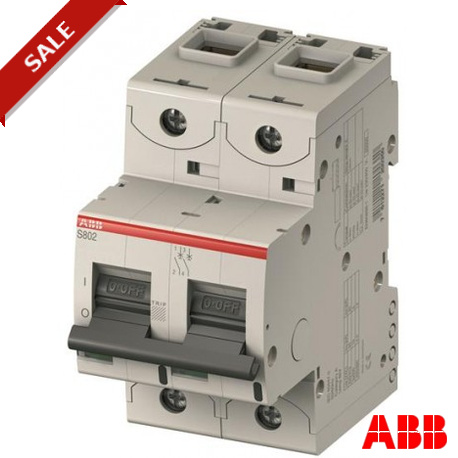

2CCS892001R0101 ABB S802N-D10 Hochleistungs-Circuit Breaker
Artikel-Nr.: 2CCS892001R0101
Hersteller: ABB
Beschreibung:
S802N-D10 Hochleistungs-Circuit Breaker
Int.aut. S802N-D10 2p 10A D 36kA
Hochleist.-Sicherungsaut., 10A, D, 400V AC=Icu 36 kA, 690V AC=Icu 4, 5 kA, 2P
Kategorien:
- Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
- ABB > Industriell > S800N
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A1082 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 % |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A2575 |
| Umweltprodukterklärung - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technische Daten | |
| Fehlerstromart | Standard Version |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (415 V AC) 36 kA |
| (440 V AC) 20 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 4.5 kA | |
| (250 V DC) 20 kA | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (415 V AC) 30 kA |
| (440 V AC) 15 kA | |
| (500 V AC) 8 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 20 kA | |
| Schaltstellungsanzeige | EIN / AUS / TRIP |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Belastbarkeit | 10000 Zyklen |
| Anzahl geschützter Pole | 2 |
| Anzahl Pole | 2P |
| Anzugsdrehmoment | 3.5 N·m |
| 31 in·lb | |
| Auslösertyp | D |
| Bedienteilkennzeichnung | I/O |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Zubehör anbaubar | Ja |
| Anmerkungen | Anschluss von oben und unten nur mit CU verbinden IP40 im Gehäuse mit Abdeckung Käfigklemme mit unverlierbarer Schraube |
| Anschlussmöglichkeit | flexibel 0 … 50 mm² |
| starr 0 … 70 mm² | |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | D |
| Bemessungsbetriebsspannung | (gemäß IEC 60898-1) 400 V AC |
| (gemäß IEC 60947-2) 690 V AC | |
| Betriebsspannung | Maximum 230/400 V AC |
| Minimum 12 V AC | |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Eingangsspannungsart | AC/DC |
| Bemessungsstrom (In) | 10 A |
| Bemessungsschaltvermögen | (400 V AC) 20 kA |
| Frequenz (f) | 50 ... 60 Hz |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Verlustleistung | insgesamt 3 W |
| bei Bemessungsbedingungen pro Pol 1.5 W | |
| Überspannungskategorie | IV |
| Design | |
| Gehäusematerial | Isolierstoffgruppe I, RAL 7035 |
| Material Compliance | |
| RoHS Erklärung | 2CCC005083D0202 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211214 |
| REACH Erklärung | 9AKK108470A9089 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20250313 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 70 °C |
| (Lagerung) -40 ... 70 °C | |
| Referenztemperatur für die Auslösecharakteristik | (nach IEC60947-2) 30 °C |
| (nach EN60898-1) 30 °C | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 2 - 13.2 Hz |
| 0,7g bei 100% x Ie 13.2 - 100 Hz | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 5 g |
| 30 ms | |
| Umweltinformationen | 2CCY413207D0203 |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 54 mm |
| Höhe (Netto-Abmessung) | 95 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 490 g |
| Einbautiefe (t2) | 82.5 mm |
| Maßzeichnung | 2CCC413003C0201 |
| Engineering | |
| EPLAN Daten | 9AAC172532_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 510 g |
| E-Nummer (Norwegen) | 1665908 |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 2CCC413027D0201 |
| CCC Zertifikat | CQC2007010307228826 |
| Konformitätserklärung - CE | 2CCC005083D0202 |
| ESTI Zertifikat | 9AKK107680A0846 |
| KC Zertifikat | 9AKK107680A0932 |
| VDE Zertifikat | 2CCC413039D0601 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC413016M0008 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5101 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 60947-2 |
| IEC/EN 60898-1 | |
ETIM for 2CCS892001R0101 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmalsname
Merkmalswert
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertD
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert2
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert2
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert10 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert690 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC/DC
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555)
Merkmalswert20 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557)
Merkmalswert20 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558)
Merkmalswert36 kA
MerkmalsnameFrequenz (EF000416)
Merkmalswert50 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert4
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert3
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert3
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
DATASHEET - PDF
