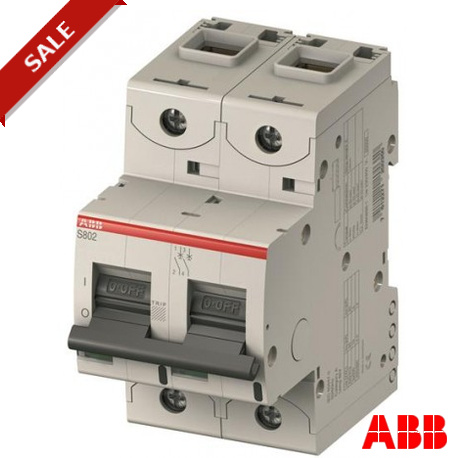

2CCS882001R0164 ABB S802C-C16 High Performance Circuit Breaker
2CCS882001R0164
ABB
S802C-C16 High Performance Circuit Breaker
Int.aut. S802C-C16 2p 16A C 25kA
Hochleistungs-Sicherungsautomat, 16A, C, 415V AC=Icu 25 kA, 2P
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Industriell > S800C
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A1082 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 % |
| ABB Konzernziel für die Deponierung von Abfällen | Es werden keine ungefährlichen Abfälle auf einer Deponie verbracht |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A2575 |
| Umweltprodukterklärung - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technische Daten | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (415 V AC) 25 kA |
| (440 V AC) 15 kA | |
| (250 V DC) 10 kA | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (415 V AC) 25 kA |
| (440 V AC) 10 kA | |
| (250 V DC) 10 kA | |
| Schaltstellungsanzeige | EIN / AUS / TRIP |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Belastbarkeit | 10000 Zyklen |
| Anzahl geschützter Pole | 2 |
| Anzahl Pole | 2P |
| Anzugsdrehmoment | 3.5 N·m |
| 31 in·lb | |
| Auslösertyp | C |
| Bedienteilkennzeichnung | I/O |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Zubehör anbaubar | Ja |
| Anmerkungen | Anschluss von oben und unten nur mit CU verbinden IP40 im Gehäuse mit Abdeckung Käfigklemme mit unverlierbarer Schraube |
| Anschlussmöglichkeit | flexibel 0 … 50 mm² |
| starr 0 … 70 mm² | |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | C |
| Bemessungsbetriebsspannung | (nach IEC 60898-1) 400 V AC |
| (nach IEC 60947-2) 415 V AC | |
| Betriebsspannung | Maximum 230/400 V AC |
| Minimum 12 V AC | |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Eingangsspannungsart | AC/DC |
| Bemessungsstrom (In) | 16 A |
| Bemessungsschaltvermögen | (400 V AC) 15 kA |
| Frequenz (f) | 50 / 60 Hz |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Verlustleistung | 6.2 W |
| bei Bemessungsbedingungen pro Pol 3.1 W | |
| Überspannungskategorie | IV |
| Design | |
| Gehäusematerial | Isolierstoffgruppe I, RAL 7035 |
| Technische Daten UL/CSA | |
| Bemessungsausschaltvermögen nach UL1077 | (480Y / 277 V AC) 10 kA |
| (250 V DC) 10 kA | |
| Material Compliance | |
| RoHS Erklärung | 2CCC005083D0202 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211214 |
| REACH Erklärung | 9AKK108470A9089 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20250313 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +70 °C | |
| Referenztemperatur für die Auslösecharakteristik | (nach IEC60947-2) 30 °C |
| (nach EN60898-1) 30 °C | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 2 - 13.2 Hz |
| 0,7g bei 100% x Ie 13.2 - 100 Hz | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 5 g |
| 30 ms | |
| Umweltinformationen | 2CCY413207D0203 |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 54 mm |
| Höhe (Netto-Abmessung) | 95 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 490 g |
| Einbautiefe (t2) | 82.5 mm |
| Maßzeichnung | 2CCC413003C0201 |
| Engineering | |
| EPLAN Daten | 9AAC210421_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 510 g |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 9AKK107680A0835 |
| 2CCC413029D0202 | |
| CCC Zertifikat | CQC2014010307713173 |
| Konformitätserklärung - CE | 2CCC005083D0202 |
| ESTI Zertifikat | 2CCC413028D0101 |
| UL Zertifikat | 9AKK107680A2286 |
| VDE Zertifikat | 2CCC413039D0601 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC413016M0008 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5101 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| eClass | V11.0 : 27141901 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 60947-2 |
| IEC/EN 60898-1 | |
| UL 1077 | |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| S802C-C16 High Performance Circuit Breaker - ABB - S802C-C16 - 2CCS882001R0164 | 95 Kbytes |
|
| S802C-C16 2CCS882001R0164 ABB S802C-C16 High Performance Circuit Breaker | 84 Kbytes |
|
