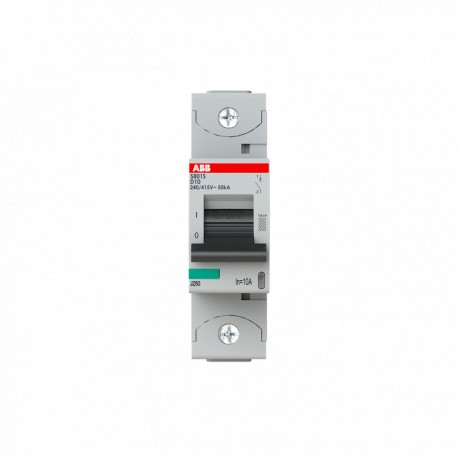

2CCS861001R0101 ABB S801S-D10 Hochleistungs-Circuit Breaker

Artikel-Nr.: 2CCS861001R0101

Hersteller: ABB

Beschreibung:

S801S-D10 Hochleistungs-Circuit Breaker
Int.aut. S801S-D10 1p 10A D 50kA

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
  • ABB > Industriell > S800S

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Die S801S-D10 ist ein 1-pol-Hochleistungs-Sicherungsautomaten mit D-Dharacteristic, mit Käfig terminal und einen Bemessungsstrom von 10 A. Es ist eine aktuelle Begrenzung Gerät mit einem maximalen Schaltvermögen von 50kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S801S-D10 konform mit IEC/EN 60898-1 und IEC/EN 60947-2 und ermöglicht die Nutzung für Wohn -, gewerbliche und industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S801S-D10 komfortabler. Durch die schnelle arc Aussterben S801S-D10 Ihrer Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271200961
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    27mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.25kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    33 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    0,27 kg
  • Paket Level 1-EAN:
    7612271200961
  • Paket Level-2-Einheiten:
    1

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    1
  • Auslösekennlinie:
    D
  • Nennstrom (Ichn):
    10 A
  • Bemessungs-Spannung:
    400/690 V AC
    125 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 1,5 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Operative Spannung:
    Maximale 230/400 V AC
    Mindestens 12 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Bemessungs-Kurzschluss-Kapazität (Ichcn):
    (230 / 400 V AC) 25 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 50 kA
    (254 / 440 V AC) 30 kA
    (400 / 690 V AC) 6 kA
    (125 V DC) 30 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 40 kA
    (254 / 440 V AC), 22.5 kA
    (400 / 690 V AC) 4 kA
    (125 V DC) 30 kA
  • Energy Limiting Class:
    3
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    10000 Zyklus
  • Mechanische Ausdauer:
    10000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

ETIM for 2CCS861001R0101 Schutzschaltgeräte, Sicherungen (EC000042)

MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertD
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert1
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert1
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert10 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert690 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556)
Merkmalswert25 kA
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC/DC
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555)
Merkmalswert25 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557)
Merkmalswert50 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558)
Merkmalswert6 kA
MerkmalsnameFrequenz (EF000416)
Merkmalswert50 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert4
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert3
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert1.5
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
