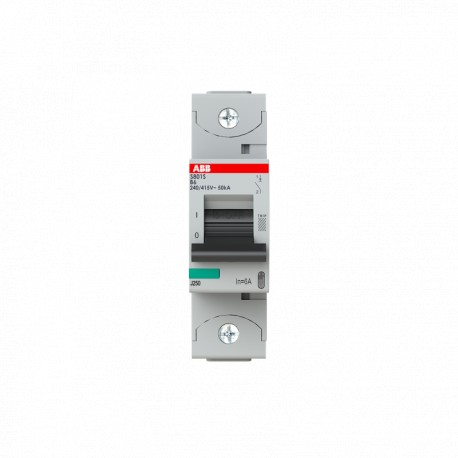

ABB 2CCS861001R0065 2CCS861001R0065 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCS861001R0065 ABB S801S-B6 High Performance Circuit Breaker

Artikel-Nr.: 2CCS861001R0065

Hersteller: ABB

Beschreibung:

S801S-B6 High Performance Circuit Breaker
Int. aut. S801S-B6 1P 6A B 50kA

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
  • ABB > Industriell > S800S

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 69,55 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Die S801S-B6 ist ein 1-pol-Hochleistungs-Sicherungsautomat mit B-Charakteristik, mit Käfig terminal und einen Nennstrom von 6 A. Es ist eine aktuelle Begrenzung Gerät mit einem maximalen Schaltvermögen von 50kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S801S-B6 konform mit IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S801S-B6 komfortabler. Durch die schnelle arc Aussterben S801S-B6 Ihre Anwendung gesichert werden.

Bestellen

  • EAN:
    7612271408107
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    27mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.25kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    33 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    0,27 kg
  • Paket Level 1-EAN:
    7612271408107

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    5 g
    30 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    1
  • Auslösekennlinie:
    B
  • Nennstrom (Ichn):
    6 A
  • Bemessungs-Spannung:
    400/690 V AC
    125 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 1,8 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 50 kA
    (254 / 440 V AC) 30 kA
    (400 / 690 V AC) 6 kA
    (125 V DC) 30 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 40 kA
    (254 / 440 V AC), 22.5 kA
    (400 / 690 V AC) 4 kA
    (125 V DC) 30 kA
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    10000 Zyklus
  • Mechanische Ausdauer:
    10000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Flexibel 1 ... 50 mm2
    Litzenleiter
    1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

ETIM for 2CCS861001R0065 Schutzschaltgeräte, Sicherungen (EC000042)

MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertB
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert1
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert1
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert6 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert690 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556)
Merkmalswert25 kA
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC/DC
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555)
Merkmalswert25 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557)
Merkmalswert50 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558)
Merkmalswert6 kA
MerkmalsnameFrequenz (EF000416)
Merkmalswert50 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert4
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert3
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert1.5
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
