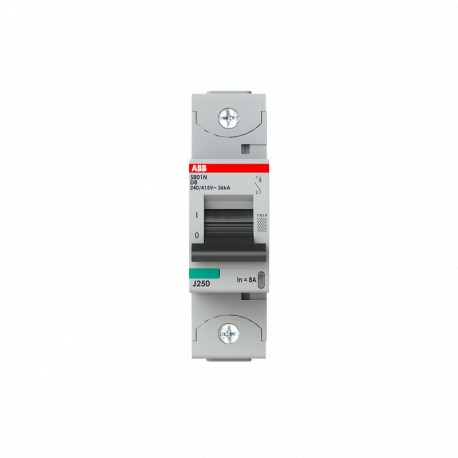

ABB 2CCS891001R0081 2CCS891001R0081 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

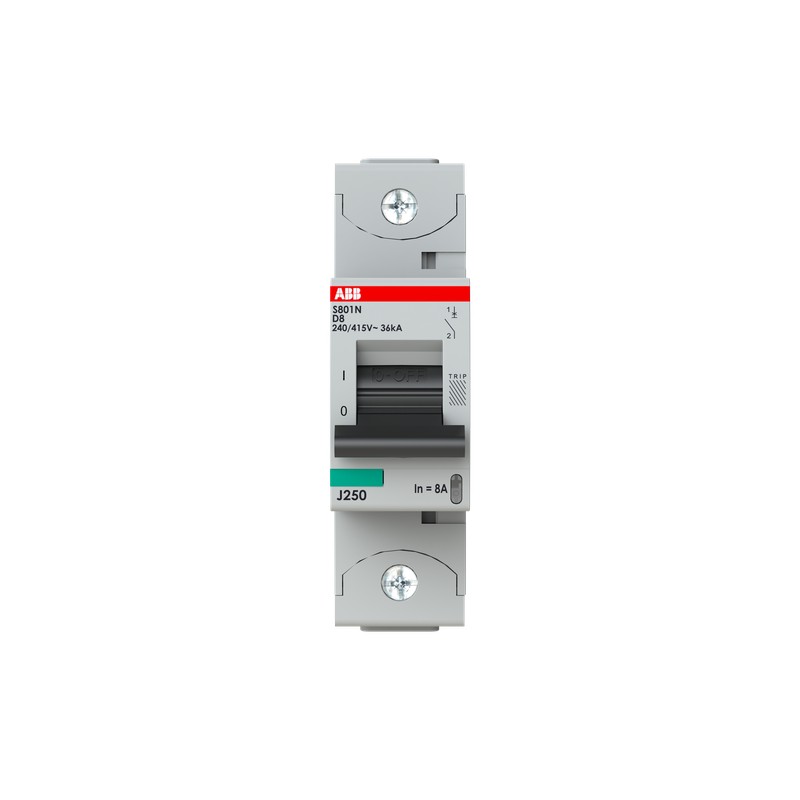

2CCS891001R0081 ABB S801N-C8 High Performance Circuit Breaker

Artikel-Nr.: 2CCS891001R0081

Hersteller: ABB

Beschreibung:

S801N-C8 High Performance Circuit Breaker
Int. aut. S801N-D8 1p 8A D 36kA
S801N-D8 Hochleistungs-MCB

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
  • ABB > Industriell > S800N

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 60,61 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Die S801N-C8 ist ein 1-pol-Hochleistungs-Sicherungsautomat mit C-Charakteristik, mit Käfig terminal und einem Nennstrom von 8 A. Es ist eine aktuelle Begrenzung Gerät mit einer maximalen Schaltleistung von 36kA bei 240/415V. Es kann verwendet werden für Spannungen bis zu 400/690V und DC-als auch. Es hat zwei verschiedene stolpern Mechanismen, die thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Die S801N-C8 erfüllt die IEC/EN 60947-2 und erlaubt den Einsatz für industrielle Anwendungen. Es verfügt über zahlreiche Zulassungen, es kann daher weltweit eingesetzt werden. Das umfangreiche Zubehör macht die Nutzung von S801N-C8 komfortabler. Durch die schnelle arc Aussterben S801N-C8 Ihrer Anwendung gesichert werden

Bestellen

  • EAN:
    7612271411725
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Abmessungen

  • Produkt Netto-Breite:
    27mm
  • Produkt Netto Tiefe:
    82.5mm
  • Produkt Netto-Höhe:
    95mm
  • Produkt-Netto-Gewicht:
    0.25kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    105 mm
  • Paket Level 1 Länge:
    33 mm
  • Paket Level 1 Höhe:
    99 mm
  • Paket Level 1 Brutto-Gewicht:
    0,27 kg
  • Paket Level 1-EAN:
    7612271411725

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +60 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    5 g
    30 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100 Hz / 0.7 g
    mit Last 100% x Ie
  • Umgebungsbedingungen:
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 12+12 Zyklus
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch acc. IEC 60068-2-30 25°C bei 90-100%
    Trockene Wärme Test B acc. IEC 60068-2-2 16 Stunden @ 55 °C
    Trockene Wärme Test B acc. IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Anzahl der Pole:
    1
  • Auslösekennlinie:
    C
  • Nennstrom (Ichn):
    8 A
  • Bemessungs-Spannung:
    400/690 V AC
    125 V DC
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 1,7 W
  • Bemessungsisolationsspannung (Uich):
    690 V AC
  • Bemessungs-Frequenz (f):
    50 / 60 Hz
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    (240 / 415 V AC) 36 kA
    (254 / 440 V AC) 20 kA
    (400 / 690 V AC) 4.5 kA
    (125 V DC) 20 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    (240 / 415 V AC) 30 kA
    (254 / 440 V AC) 15 kA
    (400 / 690 V AC) 3 kA
    (125 V DC) 20 kA
  • Überspannungskategorie:
    IV
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Gehäuse Material:
    Isolierung der Gruppe I, RAL 7035
  • Kontakt Stellungsanzeige:
    ON / OFF / TRIP
  • Schutzart:
    acc. IEC 60529 IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Anschluss mit CU nur
    IP40 in Gehäuse mit Deckel
    Käfig-Klemme mit unverlierbaren Schrauben
  • Elektrische Lebensdauer:
    10000 Zyklus
  • Mechanische Ausdauer:
    10000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Anschluss-Kapazität:
    Litze 1 ... 50 mm2
    Flexibel 1 ...70 mm2
  • Anzugsmoment:
    3,5 N·m
    31 in·lb
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
  • Einbaulage:
    Jeder

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F

ETIM for 2CCS891001R0081 Schutzschaltgeräte, Sicherungen (EC000042)

MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertD
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert1
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert1
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert8 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert690 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556)
Merkmalswert20 kA
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC/DC
MerkmalsnameBemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555)
Merkmalswert20 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557)
Merkmalswert36 kA
MerkmalsnameBemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558)
Merkmalswert4.5 kA
MerkmalsnameFrequenz (EF000416)
Merkmalswert50 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert4
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert3
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert1.5
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
