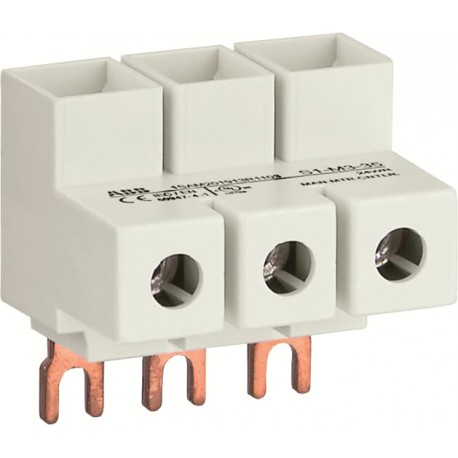

1SAM201913R1103 ABB S1-M3-35 Einspeisung blockieren
1SAM201913R1103
ABB
S1-M3-35 Einspeisung blockieren
S1-M3-35 BLO. ESSEN. P/MS116/32
3-Phasen-Einspeiseblock Flach, für MS116 / MS132, 35mm2, Type E
Energieverteilsysteme/Schaltanlagen > Hauptleitungsklemme
Elektronische Motorschutzrelais > Electronic motor protection relays Classic Range Mx325
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85369010 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Montage- und Betriebsanleitung Teil 3 | 1SBC100214C0202 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45.5 mm |
| Höhe (Netto-Abmessung) | 45.7 mm |
| Tiefe (Netto-Abmessung) | 35.3 mm |
| Nettogewicht | 0.06 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 690 V AC |
| 250 V DC | |
| Bemessungsbetriebsstrom (Ie) | 100 A |
| Anzahl Pole | 3P |
| Schutzart | IP20 |
| Anschlussart | Schraubklemme |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 10 ... 35 mm² |
| flexibel mit isolierter Aderendhülse 1x 10 ... 35 mm² | |
| flexibel 1x 10 ... 35 mm² | |
| starr 1x 10 ... 35 mm² | |
| Anzugsdrehmoment | Hauptstromkreis 4.5 N·m |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Empfohlener Schraubendreher | Sechskant SW4 |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Anmerkungen | UL / CSA Type E/F und IEC |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1x 8-2 AWG |
| mehrdrähtig 1x 8-2 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 40 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -50 ... +80 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 48c3c873-43e3-42b4-a916-82117274faa6 Deutschland (DE) |
| Vereinfachtes SCIP | 7cd2c8e9-1bf6-458d-b22d-ccd5844b2e64 Deutschland (DE) |
| 670e8e06-ec17-4720-97a4-b5c25e771eac Estland (EE) | |
| 1824ef30-3806-4001-bb4d-c0afe8108383 Griechenland (GR) | |
| 1e28d9fb-4f4a-498c-9c65-0c63da2b1030 Bulgarien (BG) | |
| 9f056525-adc4-42b6-8a41-58427111d3ec Polen (PL) | |
| 9a043ec6-0dd7-4ed0-8ef0-da72ec15908b Frankreich (FR) | |
| 10e4ca55-1b7f-472b-986a-d65a4f778d36 Spanien (ES) | |
| 7cac76b3-cf7d-475a-be38-2df9f9205e74 Deutschland (DE) | |
| 125c3ca9-a49e-44b7-83cf-5678ff5cccff Frankreich (FR) | |
| 396eb453-8d79-4497-8ae6-07ce42046707 Deutschland (DE) | |
| 8842d6a4-381c-4795-88f6-30754a2e9be5 Ungarn (HU) | |
| 21edd8aa-23df-4fc0-9661-198aa38bea08 Schweden (SE) | |
| 49bedb4e-c0fa-4a72-8233-95f907d21097 Belgien (BE) | |
| 1a3b1dd8-d04d-4cb1-a904-a669f5e94b02 Belgien (BE) | |
| d19c93b0-5c6b-4575-8a4b-a325db94991a Polen (PL) | |
| db98fdab-91cf-49d2-8b8b-06800e8e47dd Norwegen (NO) | |
| c5fdba5d-8d3c-4276-8a06-f3a6dcbc64bf Finnland (FI) | |
| f8715f25-1e9c-47d9-a9fa-b4215f8723bc Schweden (SE) | |
| d5b0182b-3377-4744-9efb-b757eec958a4 Italien (IT) | |
| 300df123-5828-49a0-b70b-06e46589f57a Niederlande (NL) | |
| 7339914b-afac-4916-8db4-9db844f88928 Dänemark (DK) | |
| 30a89350-e902-40d2-8f04-ddbaa7dcb4e4 Deutschland (DE) | |
| 5fa7c790-e6fc-4d78-b6a5-f7e08fd22497 Kroatien (CR) | |
| d170525c-1f3a-4de4-a1af-e17fcf3b1a85 Tschechische Republik (CZ) | |
| 06a4ce0d-7074-4102-b3cd-a21a921d1a30 Polen (PL) | |
| 227001a9-bb72-456b-a34a-d9759d8fd9c3 Ungarn (HU) | |
| 23e8702d-61f8-40d6-8754-8f29db92beef Portugal (PT) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| cUL Zertifikat | 1SAA963001-1701 |
| Konformitätserklärung - CE | 1SAD101100-3411 |
| Konformitätserklärung - UKCA | 1SAD201100-3411 |
| UL Zertifikat | E121190-20000619 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Breite Verpackungseinheit 1 | 59 mm |
| Länge Verpackungseinheit 1 | 245 mm |
| Höhe Verpackungseinheit 1 | 38 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.638 kg |
| EAN Verpackungseinheit 1 | 4013614488221 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | X |
| ETIM 9 | EC000275 - Hauptleitungsklemme |
| ETIM 10 | EC000275 - Hauptleitungsklemme |
| eClass | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| IDEA Granular Category Code (IGCC) | 4378 >> Phase busbar |
| E-Nummer (Finnland) | 3705960 |
| E-Nummer (Norwegen) | 4364022 |
| E-Nummer (Schweden) | 3112083 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Nennstrom (EF000001) | 100 A |
| Anschlussart (EF000124) | schrauben |
| Montageart (EF000003) | Schraube |
| Anzahl der Eingänge (EF000318) | 3 |
| Anzahl der Ausgänge (EF000319) | 3 |
| Geeignet für massive Leiter (EF007816) | Ja |
| Geeignet für mehrdrähtige Leiter (EF007818) | Ja |
| Geeignet für feindrähtige Leiter (EF007804) | Ja |
| Geeignet für feindrähtige Leiter ohne Aderendhülse (EF016327) | Ja |
| Geeignet für feinstdrähtige Leiter (EF016328) | Ja |
| Geeignet für feinstdrähtige Leiter ohne Aderendhülse (EF016329) | Ja |
| Leiterquerschnitt Zugang (EF016330) | 10 mm² |
| Leiterquerschnitt Abgang (EF016331) | 10 mm² |
| Leiterquerschnitt Zugang AWG (EF016332) | 2 |
| Berührungssicher (EF004521) | Ja |
| Höhe (EF000040) | 45.7 mm |
| Breite (EF000008) | 45.5 mm |
| Tiefe (EF000049) | 35.3 mm |
