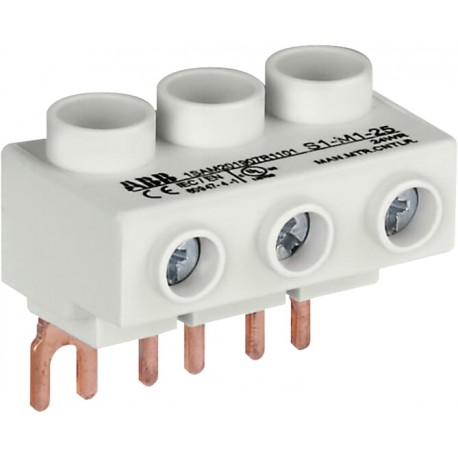

1SAM201907R1101 ABB S1-M1-25 Einspeisung blockieren
1SAM201907R1101
ABB
S1-M1-25 Einspeisung blockieren
S1-M1-25 LAUFZEIT. CONEX. P/MS116/32
3-Phasen-Einspeiseblock Flach, für MS116 / MS132, 25mm2
Energieverteilsysteme/Schaltanlagen > Hauptleitungsklemme
Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85369010 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Montage- und Betriebsanleitung Teil 3 | 1SBC100214C0202 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 1SAM200451F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44 mm |
| Höhe (Netto-Abmessung) | 38 mm |
| Tiefe (Netto-Abmessung) | 25.5 mm |
| Nettogewicht | 0.038 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 690 V AC |
| 250 V DC | |
| Bemessungsbetriebsstrom (Ie) | 65 A |
| Anzahl Pole | 3P |
| Schutzart | IP20 |
| Anschlussart | Schraubklemme |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 2.5 ... 16 mm² |
| flexibel mit isolierter Aderendhülse 1x 2.5 ... 16 mm² | |
| flexibel 1x 2.5 ... 16 mm² | |
| starr 1x 2.5 ... 25 mm² | |
| Anzugsdrehmoment | Hauptstromkreis 2.5 N·m |
| Abisolierlänge | Hauptstromkreis 10 mm |
| Empfohlener Schraubendreher | M3.5 |
| Nr. 2 Pozidriv | |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Anmerkungen | Einspeiseblock flach |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1x 14-6 AWG |
| mehrdrähtig 1x 14-4 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 22 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -50 ... +80 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 21d519aa-de63-442f-a592-dda52e31e968 Deutschland (DE) |
| Vereinfachtes SCIP | eb9f47b0-68c1-45b2-b351-d2eb00efe685 Deutschland (DE) |
| 7b054a8b-e79f-4366-ab48-593699bd37ca Polen (PL) | |
| 09ddcdc0-1c53-4526-910b-8a0ad6d0f022 Norwegen (NO) | |
| f2c42888-bfb5-48e5-a33d-cf85db8c568b Finnland (FI) | |
| 045ee9ca-767e-4bc5-b005-b58827f157fd Schweden (SE) | |
| 0402ac13-6a85-4682-a042-5119822e8b4c Italien (IT) | |
| 403a2642-b990-4a12-902a-82ebe5550a3d Niederlande (NL) | |
| d6faafc2-bd4d-4501-a593-97df77f22dd6 Estland (EE) | |
| 35647fe2-21be-4d9d-baf0-455dd50dfe39 Griechenland (GR) | |
| ddb33066-c460-42ec-a2d6-0c9255f1a1dc Bulgarien (BG) | |
| 6dfd6bac-c666-450f-91a2-2ca1e20e9c28 Polen (PL) | |
| 20baeb18-8ce5-4b11-859e-914dcfb2eb0d Frankreich (FR) | |
| 70b3cc1d-36bb-465d-a065-a53888244bad Spanien (ES) | |
| 26b35a3f-a243-4266-8718-6d806d4ef76f Deutschland (DE) | |
| 1dc08158-68e8-4453-a2c6-7469dc41b385 Dänemark (DK) | |
| 9ea488dc-6fce-4140-9283-b964170f52f2 Deutschland (DE) | |
| 975e8a1b-b05c-461a-bc19-e8ddedfb3f5d Kroatien (CR) | |
| c0a19c45-32b2-4c83-9529-2da02b34dcdc Tschechische Republik (CZ) | |
| f6b5f56a-6e26-4f51-b89e-3e00c82c7fed Polen (PL) | |
| c95b752e-675e-4799-8609-2943ab2c1131 Ungarn (HU) | |
| e05d06a6-a998-4cab-8977-1c9a7bfc1788 Portugal (PT) | |
| 2cfe2852-675d-4140-aa83-e3c3e5a0cdfb Frankreich (FR) | |
| e2aaec16-93a6-4fd6-af85-e832373ca76b Deutschland (DE) | |
| e2049358-d3e5-4fb7-9376-7c4e4fd913ef Ungarn (HU) | |
| 64129593-8aab-43ec-9360-fae82988f475 Schweden (SE) | |
| 72043d3f-b3bc-4dda-9945-5c853d8b6a75 Belgien (BE) | |
| afddca7c-cf23-4d70-9b63-5ef63293d7cd Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| cUL Zertifikat | 1SAA963001-1701 |
| Konformitätserklärung - CE | 1SAD101100-3411 |
| Konformitätserklärung - UKCA | 1SAD201100-3411 |
| UL Zertifikat | E121190-20000619 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Breite Verpackungseinheit 1 | 80 mm |
| Länge Verpackungseinheit 1 | 120 mm |
| Höhe Verpackungseinheit 1 | 46 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.409 kg |
| EAN Verpackungseinheit 1 | 4013614488184 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | X |
| ETIM 9 | EC000275 - Hauptleitungsklemme |
| ETIM 10 | EC000275 - Hauptleitungsklemme |
| eClass | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| IDEA Granular Category Code (IGCC) | 4378 >> Phase busbar |
| E-Nummer (Finnland) | 3705939 |
| E-Nummer (Norwegen) | 4364012 |
| E-Nummer (Schweden) | 3111687 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Nennstrom (EF000001) | 65 A |
| Anschlussart (EF000124) | schrauben |
| Montageart (EF000003) | Schraube |
| Anzahl der Eingänge (EF000318) | 3 |
| Anzahl der Ausgänge (EF000319) | 3 |
| Geeignet für massive Leiter (EF007816) | Ja |
| Geeignet für mehrdrähtige Leiter (EF007818) | Ja |
| Geeignet für feindrähtige Leiter (EF007804) | Ja |
| Geeignet für feindrähtige Leiter ohne Aderendhülse (EF016327) | Ja |
| Geeignet für feinstdrähtige Leiter (EF016328) | Ja |
| Geeignet für feinstdrähtige Leiter ohne Aderendhülse (EF016329) | Ja |
| Leiterquerschnitt Zugang (EF016330) | 2.5 mm² |
| Leiterquerschnitt Abgang (EF016331) | 2.5 mm² |
| Leiterquerschnitt Zugang AWG (EF016332) | 14 |
| Berührungssicher (EF004521) | Ja |
| Höhe (EF000040) | 38 mm |
| Breite (EF000008) | 44 mm |
| Tiefe (EF000049) | 25.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 70 Mbytes |
|
| S1-M1-25 Power Infeed Block - ABB - S1-M1-25 - 1SAM201907R1101 | 88 Kbytes |
|
| S1-M1-25 1SAM201907R1101 ABB S1-M1-25 Einspeisung blockieren | 79 Kbytes |
|
