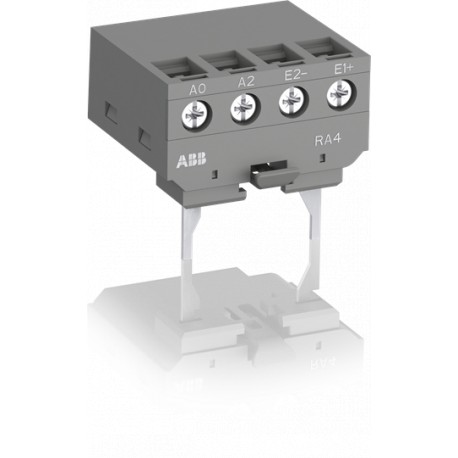

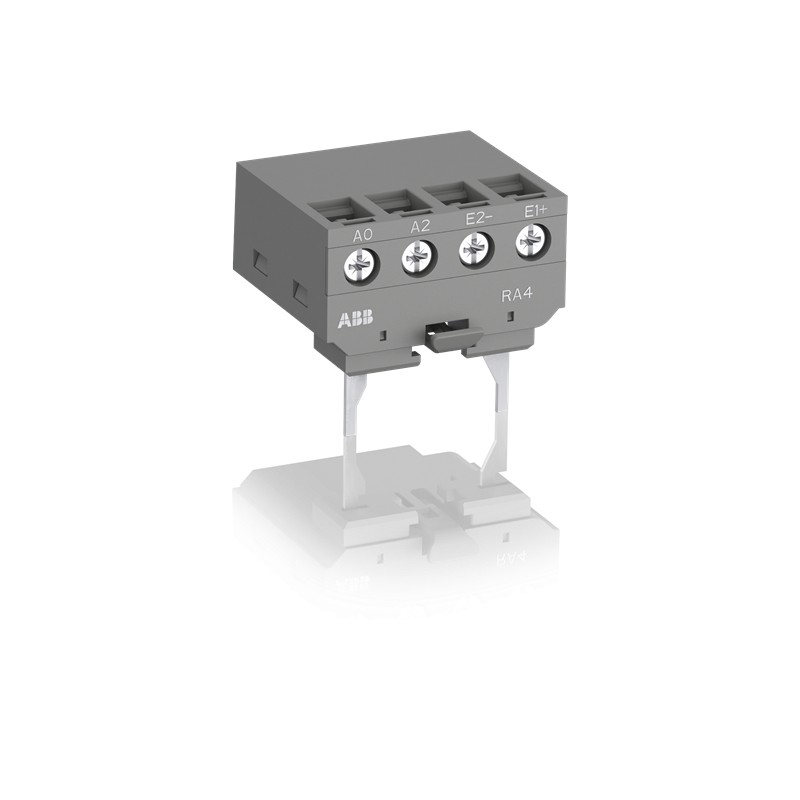

1SBN060100R1000 ABB RA4 Interface Relais
1SBN060100R1000
ABB
RA4 Interface Relais
RA4 Schnittstelle Relais
Interface Relais, 24-250 V 50/60 Hz / 24 V DC, für AF09 … AF96 / NF
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais > AF contactors to 38 A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 1SBC101051M6801 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44.8 mm |
| Tiefe (Netto-Abmessung) | 31.16 mm |
| Höhe (Netto-Abmessung) | 40.5 mm |
| Nettogewicht | 0.04 kg |
| Technische Daten | |
| Normen | IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Bemessungsfrequenz (f) | Steuerstromkreis 50 / 60 Hz |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-5-1 250 V |
| (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 250 V AC 50/60 Hz | |
| Elektrische Belastbarkeit | 2000000 Zyklen |
| Maximale elektrische Schaltfrequenz | 600 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | Gleichstrombetrieb 24 V |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| starr massiv 1/2x 1 ... 2.5 mm² | |
| starr mehrdrähtig 1/2x 1 ... 2.5 mm² | |
| Abisolierlänge | Steuerstromkreis 10 mm |
| Empfohlener Schraubendreher | Steuerstromkreis Nr. 2 Pozidriv |
| Steuerstromkreis Flat Ø 5.5 mm | |
| Anzugsdrehmoment | Steuerstromkreis 1.2 N·m |
| Anschlussart | Schraubklemme |
| Geeignet für | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NF44E | |
| NFZ44E | |
| NF53E | |
| NFZ53E | |
| NF62E | |
| NFZ62E | |
| NF71E | |
| NFZ71E | |
| NF80E | |
| NFZ80E | |
| NF33/11 | |
| NF51/11 | |
| Produktname | Interface-Relais |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | Leiter 18 ... 14 AWG |
| Anzugsdrehmoment UL/CSA | Steuerstromkreis 11 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Lagerung) -40 ... 70 °C |
| (in Schütznähe bei Betrieb in freier Umgebung bei 0,85 - 1,1 Uc) -25 ... +60 °C | |
| (in Schütznähe bei Betrieb in freier Umgebung bei Uc) at 24 VDC -25 ... 70 °C | |
| Klimafestigkeit | gemäß IEC 60947-1 Annex Q Kategorie B |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_SE-93026 |
| CCC Zertifikat | CCC_2024010303656855 |
| Konformitätserklärung - CCC | 2020980303000187 |
| Konformitätserklärung - CE | 1SBD250010U1000 |
| Konformitätserklärung - UKCA | 1SBD250041U1000 |
| UL Zertifikat | UL-US-L252354-193-81905102-5 |
| UL-CA-L252354-393-81905102-5 | |
| UL Zulassung | UL_E252354 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 54 mm |
| Länge Verpackungseinheit 1 | 54 mm |
| Höhe Verpackungseinheit 1 | 47 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.04 kg |
| EAN Verpackungseinheit 1 | 3471523131149 |
| Externe Klassifizierungen und Normen | |
| ETIM 7 | EC002498 - Zubehör für Niederspannungs-Schalttechnik |
| ETIM 8 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| UNSPSC | 39122331 |
| IDEA Granular Category Code (IGCC) | 5367 >> Control relay |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Anschlusstechnik |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
