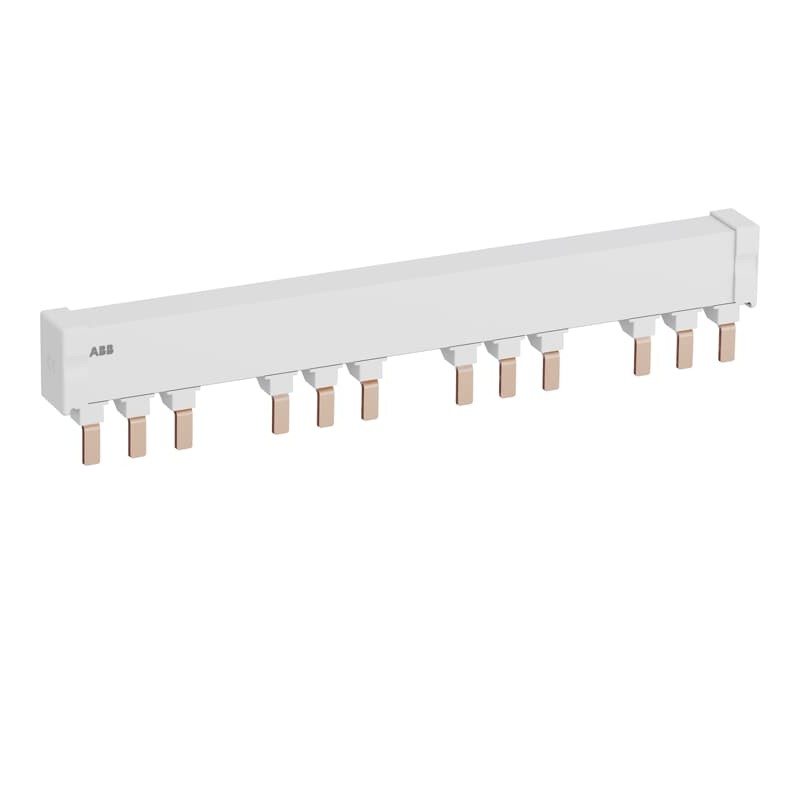

1SAM401920R1024 ABB PS2-4-2-125 Busbar
1SAM401920R1024
ABB
PS2-4-2-125 Busbar
PS2-4-2-125 BLOCKSCHIENEN 3F.125A-MX165
PS2-4-2-125 3-Phasen-Sammelschiene für 4 MS165 mit 2 HK/SK, Ie=125A
Niederspannungsschaltgeräte > Phasenschiene
Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85366990 |
| Hauptdokumente | |
| Montage- und Betriebsanleitung | 2CDC131082M6801 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 277 mm |
| Höhe (Netto-Abmessung) | 53 mm |
| Tiefe (Netto-Abmessung) | 22 mm |
| Nettogewicht | 0.277 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsbetriebsstrom (Ie) | 125 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungskurzzeitstromfestigkeit (Icw) | 100 kA |
| Anzahl montierbare Geräte | 4 |
| Anzahl seitlich montierbarer Hilfskontakte | 2 |
| Anzahl Phasen | 3 |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Anschlussart Geräte | Pin |
| Normen | IEC/EN 60947-4-1 |
| Produktname | 3-Phasen Sammelschiene |
| Geeignet für | MS165 |
| MO165 | |
| Geeignet für Produktklasse | 2:Manual Motor Starters |
| Manual Motor Starters | |
| Zubehörgruppe | Elektro |
| Zubehörtyp | 3-phasige Phasenschiene |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +40 °C |
| (Lagerung) -50 ... +80 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | 1SAA963006-4502 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SAD101100-3411 |
| Konformitätserklärung - UKCA | 1SAD201100-3411 |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 80 mm |
| Länge Verpackungseinheit 1 | 320 mm |
| Höhe Verpackungseinheit 1 | 76 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.816 kg |
| EAN Verpackungseinheit 1 | 4013614502293 |
| Menge Verpackungseinheit 1 | 10 Stück |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | W |
| ETIM 5 | EC000215 - Phasenschiene |
| ETIM 6 | EC000215 - Phasenschiene |
| ETIM 7 | EC000215 - Phasenschiene |
| ETIM 8 | EC000215 - Phasenschiene |
| eClass | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| IDEA Granular Category Code (IGCC) | 4378 >> Phase busbar |
| E-Nummer (Schweden) | 3110216 |
| Merkmal | Wert |
|---|---|
| Anzahl der Phasen (EF000351) | 3 |
| Polzahl (EF001391) | 3 |
| Geeignet für Anzahl Geräte (EF007241) | 4 |
| Teilungsmaß (EF007504) | 18 mm |
| Querschnitt (EF000649) | 25 mm² |
| Länge (EF001438) | 277 mm |
| Breite in Teilungseinheiten (EF002950) | 15.8 |
| Bemessungsdauerstrom Iu (EF001389) | 125 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Stift |
| Isoliert (EF000019) | Ja |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 100 kA |
| Max. Bemessungsbetriebsspannung Ue (EF007357) | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 100 kA |
| Geeignet für Geräte mit N-Leiter (EF007218) | Nein |
| Geeignet für Geräte mit Hilfsschalter (EF007217) | Ja |
| Farbe (EF000007) | grau |
