ABBHandschalter BOX1SCA022401R4590 ABB OTP32B4M Geschlossene Schalter

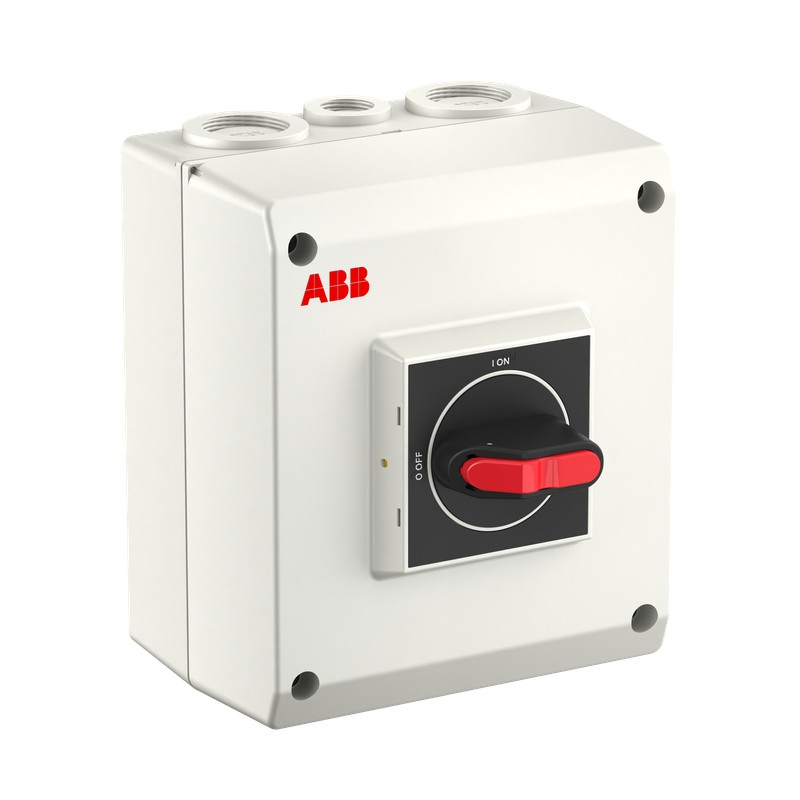

ABB 1SCA022401R4590 1SCA022401R4590 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022401R4590 ABB OTP32B4M Geschlossene Schalter

Artikel-Nr.: 1SCA022401R4590

Hersteller: ABB

Beschreibung:

OTP32B4M Geschlossene Schalter
Int. Box Trennschalter OTP32B4M
Gekaps. Lastsch. OTP32B4M

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > Box

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 80,70 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340002M0012
Mechanische ZeichnungenOTPK151385SM25.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTP25GB4M
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)130 mm
Höhe (Netto-Abmessung)150 mm
Tiefe (Netto-Abmessung)60 mm
Nettogewicht0.735 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1142 mm
Länge Verpackungseinheit 1167 mm
Höhe Verpackungseinheit 1130 mm
Bruttogewicht Verpackungseinheit 10.8 kg
EAN Verpackungseinheit 16417019131306
Technische Daten
Kabelquerschnitt0.75 ... 10 mm²
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xM25+M16 / 2xM25+M16
FarbeRAL7035
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 0.75 ... 10 mm²
PE-Schraubklemme 2pc,1.5 ... 10 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 40 A
Schutzart(nach IEC 60529) IP65
GehäusematerialPlastik
Grifffarbeschwarz
GrifftypSelektorgriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte0 S, 0 Ö
Neutralleitertypfester und schaltbarer Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Pole4P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position des N-LeitersZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 1.6 W
Bemessungsstoßspannungsfestigkeit (Uimp)0.5 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 23 A
(500 V) 23 A
(690 V) 12 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 11 kW
(500 V) 11 kW
(690 V) 11 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 0.705 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 0.5 kA
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 0.8 N·m
Abisolierlänge10 mm
Technische Daten UL/CSA
Abisolierlänge10 mm
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentHauptstromkreis 0.8 N·m
Zertifikate und Deklarationen
BV Zertifikat1SCC340018D0204
Konformitätserklärung - CE1SCC340003D2704
DNV GL Zertifikat1SCC340045D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022401R4590 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert750 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert40 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert23 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert40 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert0.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert11 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert11 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
