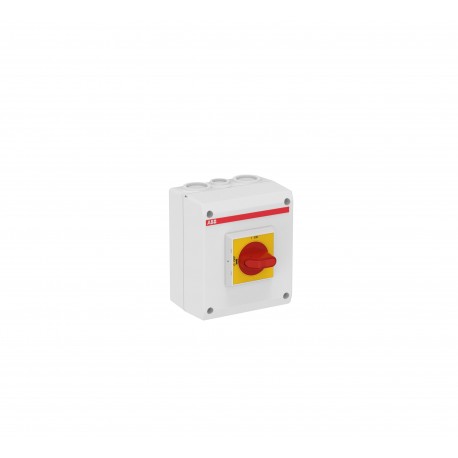

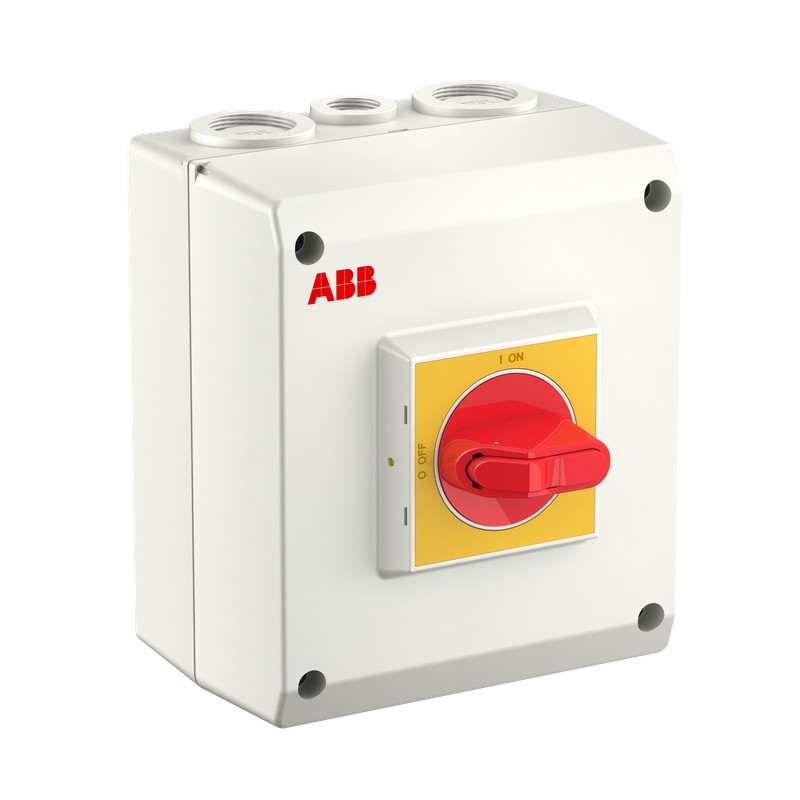

1SCA022459R6510 ABB OTP16BA4M Geschlossene Schalter
1SCA022459R6510
ABB
OTP16BA4M Geschlossene Schalter
Int. Box Trennschalter OTP16BA4M
Gekaps. Lastsch. OTP16BA4M
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter > Box
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Information | 1SCC340075D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363010 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340002M0012 |
| Mechanische Zeichnungen | OTPK151385SM25.stp |
| Abmessungen | |
| Breite (Netto-Abmessung) | 130 mm |
| Höhe (Netto-Abmessung) | 150 mm |
| Tiefe (Netto-Abmessung) | 60 mm |
| Nettogewicht | 0.535 kg |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 16 A |
| (380 / 400 V) 16 A | |
| (690 V) 16 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 16 A |
| (690 V) 16 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 7.5 kW |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 25 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 0.5 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 0.705 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 0.5 kA |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.3 W |
| Verschmutzungsgrad | 3 |
| Grifffarbe | rot / gelb |
| Grifftyp | Selektorgriff |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Normen | IEC 60947-1, -3 |
| Anzahl Pole | 4 |
| Neutraler Typ | Fixed and switchable neutral |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 0.75 ... 10 mm² |
| PE-Schraubklemme 2pc,1.5 ... 10 mm² | |
| Kabelquerschnitt | 0.75 ... 10 mm² |
| Abisolierlänge | 10 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xM25+M16 / 2xM25+M16 |
| Schutzart | (nach IEC 60529) IP65 |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Gehäusematerial | Plastik |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Position des N-Leiters | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Anzugsdrehmoment | Hauptstromkreis 0.8 N·m |
| Technische Daten UL/CSA | |
| Abisolierlänge | 10 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hauptstromkreis 0.8 N·m |
| Umgebungsbedingungen | |
| RoHS Status | nach EU Richtlinie 2011/65/EC |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC340018D0204 |
| Konformitätserklärung - CE | 1SCC340003D2704 |
| DNV GL Zertifikat | 1SCC340045D0203 |
| REACH Erklärung | 1SCC340076D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 142 mm |
| Länge Verpackungseinheit 1 | 167 mm |
| Höhe Verpackungseinheit 1 | 130 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.6 kg |
| EAN Verpackungseinheit 1 | 6417019143187 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 750 V |
| Bemessungsbetriebsspannung (EF001435) | 750 V |
| Bemessungsdauerstrom Iu (EF001389) | 25 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 16 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 16 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 0.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 7.5 kW |
| Schaltleistung bei 400 V (EF009166) | 7.5 kW |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | rot |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTP16BA4M Enclosed switch - ABB - OTP16BA4M - 1SCA022459R6510 | 87 Kbytes |
|
| OTP16BA4M 1SCA022459R6510 ABB OTP16BA4M Geschlossene Schalter | 65 Kbytes |
|
