ABBHandschalter OT_COTM800E4C8D230C 1SCA108455R1001 ABB OTM800E4C8D230C AUTOMATISCH C / O-Schalter

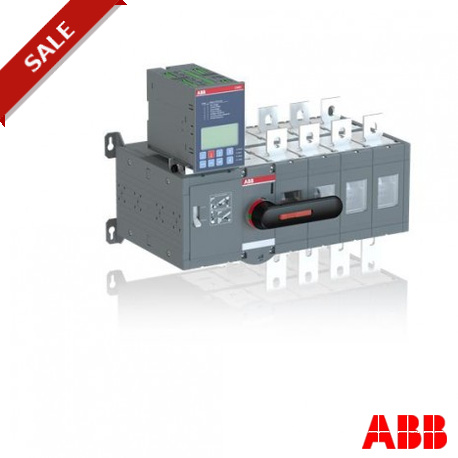

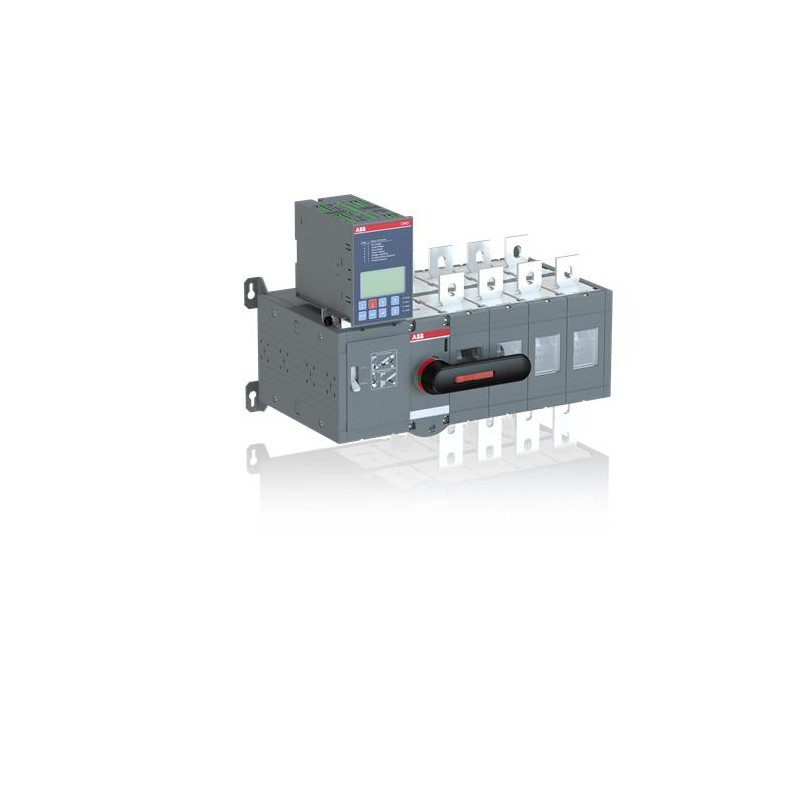

ABB OTM800E4C8D230C 1SCA108455R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OTM800E4C8D230C 1SCA108455R1001 ABB OTM800E4C8D230C AUTOMATISCH C / O-Schalter

Artikel-Nr.: OTM800E4C8D230C

Code: 1SCA108455R1001

Hersteller: ABB

Beschreibung:

OTM800E4C8D230C AUTOMATISCH C / O-Schalter
Int. MOT+ATS Schalter OTM800E4C8D230C

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Darunter auch einen Griff zur manuellen Bedienung, PWB-Verbindungsstücke, Schrauben-kit mit Muttern und Scheiben für alle terminals. Darunter eine Spannungsmessung kit auf der Oberseite des Schalters. Spannungsmessung kit auf der Unterseite, am Schalter, auf Anfrage verfügbar, fügen Sie bitte Buchstaben "B", um den Typ-code. Zum Beispiel, OTM160E4C8D230C��OTM160E4CB8D230C. Gehören ein Speicher Befestigungsclip für den Griff und Ersatzsicherungen.

Bestellen

  • EAN:
    6417019418230
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    476mm
  • Produkt Netto-Höhe:
    357mm
  • Produkt Netto Tiefe:
    299mm
  • Produkt-Netto-Gewicht:
    37kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    440 mm
  • Paket Level 1 Höhe:
    565 mm
  • Paket Level 1 Länge:
    700 mm
  • Paket Level 1 Brutto-Gewicht:
    36.7 kg
  • Paket Level 1-EAN:
    6417019418230

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2009 Q4

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 800 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Gekapselte 800 A
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus an das Ende der switch
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    40 W
  • Produkt-Typ:
    OTM800_C_D
  • Produkt-Name:
    AUTOMATISCHE C - /O-SCHALTER
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (500 V) 800 A
    (690 V) 800 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (500 V) 800 A
    (690 V) 800 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Bemessungs-Strom AC-23A (Pe):
    (220 V ... 240 V) 250 kW
    (400 V) 450 kW
    (500 V) 560 kW
    (690 V) 800 kW
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 20 kiloampere rms

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

DATASHEET - PDF

Titel
Größe
Typ
OTM800E4C8D230C AUTOMATIC C/O SWITCH - ABB - OTM800E4C8D230C - 1SCA108455R1001
91 Kbytes
OTM800E4C8D230C 1SCA108455R1001 ABB OTM800E4C8D230C AUTOMATISCH C / O-Schalter
69 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
