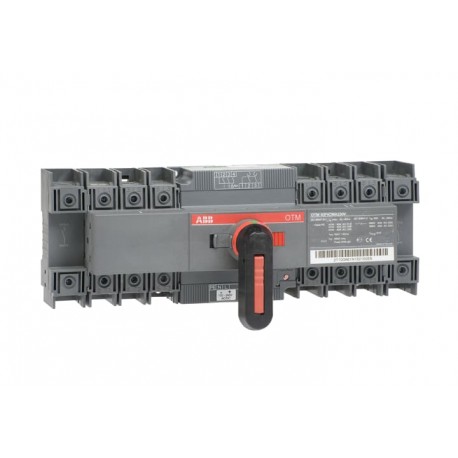

ABB 1SCA120102R1001 1SCA120102R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

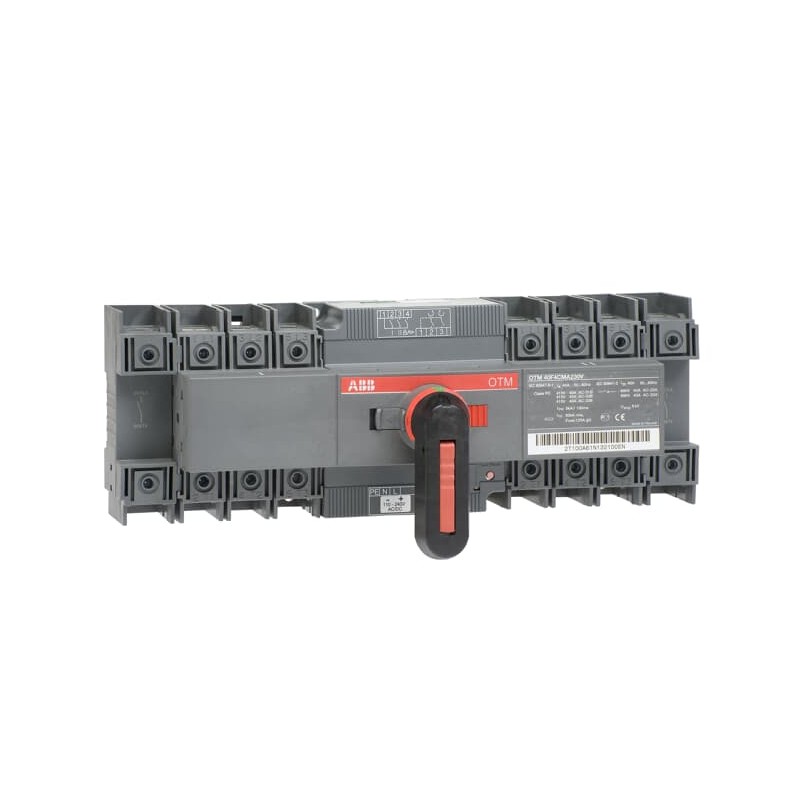

1SCA120102R1001 ABB OTM40F4CMA230V MOTORIZED C / O-Schalter

5/5 - 1 Bewertungen

Artikel-Nr.: 1SCA120102R1001

Hersteller: ABB

Beschreibung:

OTM40F4CMA230V MOTORIZED C / O-Schalter
Int. Kommutatormotor OTM40F4CMA230V
Lastumschalter mit Motor 4-pole 40 A, mit Griff für manuellen Betrieb Motorspannung Ue 110-240 V AC/DC/I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 437,68 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303056M0201
Umweltprodukterklärung - EPD1SCC303135D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303009M0206
Umweltprodukterklärung - EPD1SCC303135D0201
Umgebungsbedingungen
SchutzartFront IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)283 mm
11.14 in
Höhe (Netto-Abmessung)100 mm
3.94 in
Tiefe (Netto-Abmessung)116 mm
4.57 in
Nettogewicht1.86 kg
4.1 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1115 mm
Länge Verpackungseinheit 1315 mm
Höhe Verpackungseinheit 1115 mm
Bruttogewicht Verpackungseinheit 11.86 kg
EAN Verpackungseinheit 16417019516905
Technische Daten
Kabelquerschnitt2.5 ... 16 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 40 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 40 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypdirekt montierter Griff
Motorbetriebsspannung110 ... 240 V AC/DC
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 1.6 W
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)800 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 18.5 kW
(500 V) 22 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 800 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303039D2702
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3601227

ETIM for 1SCA120102R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert800 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert800 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert40 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert40 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert2.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert18.5 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert18.5 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertJa
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrau
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert283 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert100 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert116 mm
