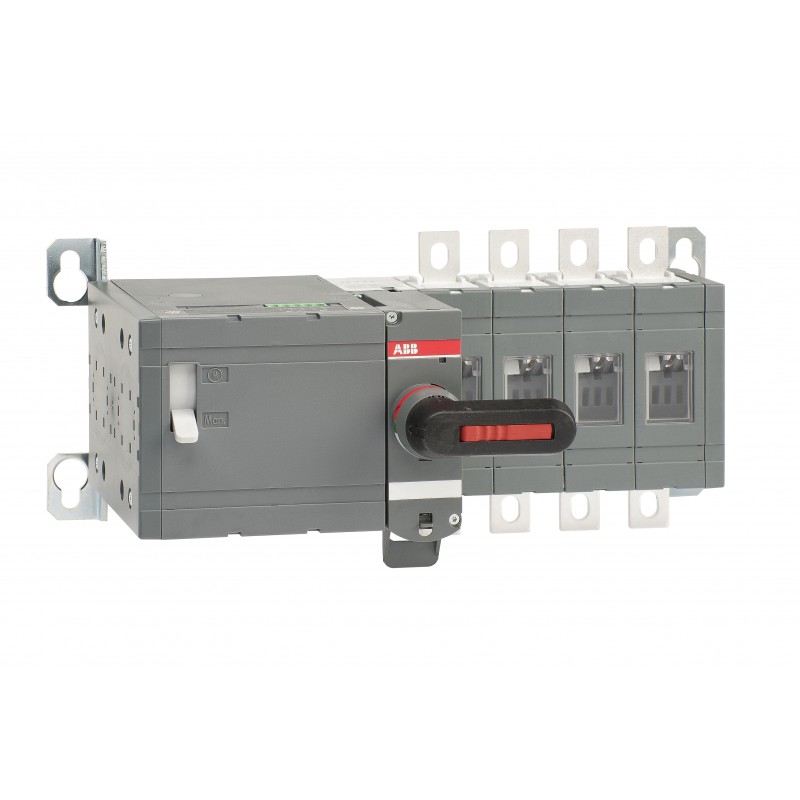

OTM200E4M230C 1SCA115292R1001 ABB OTM200E4M230C Motortrennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OTM200E4M230C 1SCA115292R1001 ABB OTM200E4M230C Motortrennschalter

OTM200E4M230C

1SCA115292R1001

ABB

OTM200E4M230C Motortrennschalter

Mehr Infos


Lasttrennschalter Trennschalter Lastschalter

Handschalter

OT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB


Verwandte Produkte

Mehr Infos



Darunter auch einen Griff zur manuellen Bedienung, bolt-kit mit Muttern und U-Scheiben für alle Anschlüsse (100A...1250A), Männlich Anschlüsse für die Steuerschaltung und ein Griff und ersatzsicherung Lagerung clip.

Bestellen

  • EAN:
    6417019476780
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    331mm
  • Produkt Netto-Höhe:
    150mm
  • Produkt Netto Tiefe:
    198mm
  • Produkt-Netto-Gewicht:
    5.0kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    215 mm
  • Paket Level 1 Höhe:
    215 mm
  • Paket Level 1 Länge:
    395 mm
  • Paket Level 1 Brutto-Gewicht:
    5,0 kg
  • Paket Level 1-EAN:
    6417019476780

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2007 Q1

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 200 A
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus an das Ende der switch
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 4 W
  • Produkt-Typ:
    OTM200
  • Produkt-Name:
    Motorbetriebene Lasttrennschalter
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Strom AC-23A (Pe):
    (220 V ... 240 V) 60 kW
    (400 V) 110 kW
    (415 V) 110 kW
    (500 V) 132 kW
    (690 V) 200 kW
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 8 kiloampere rms

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

Datasheet - PDF
