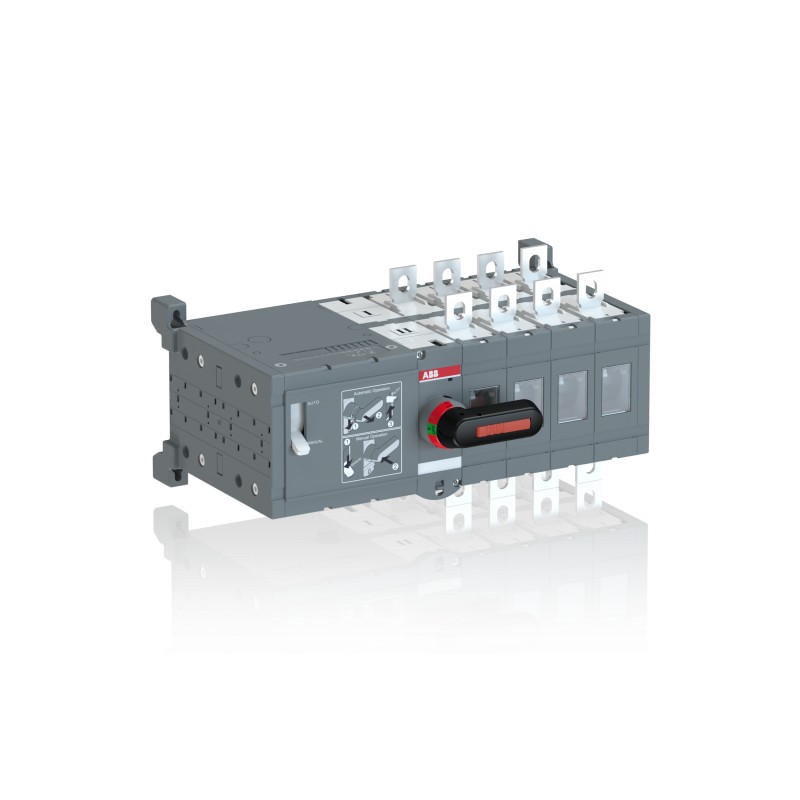

ABB 1SCA022846R1590 1SCA022846R1590 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

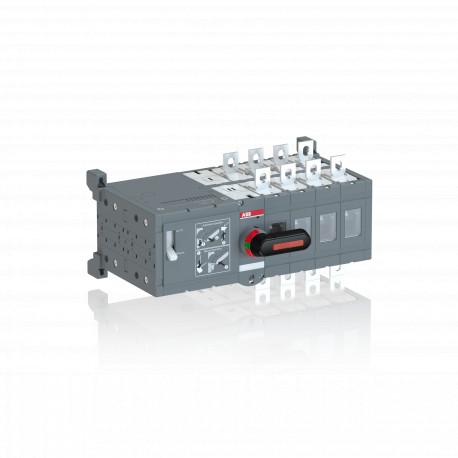

1SCA022846R1590 ABB OTM200E4CM230C MOTORIZED C / O-Schalter

Artikel-Nr.: 1SCA022846R1590

Hersteller: ABB

Beschreibung:

OTM200E4CM230C MOTORIZED C / O-Schalter

Int. Motorkommutator OTM200E4CM230C

Lastumschalter mit Motor 4-polig 200 A, mit Griff für manuellen Betrieb Motorspannung Ue 220-240 V AC/I-0-II

Kategorien:

Niederspannungsschaltgeräte > Lasttrennschalter
ABB > Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Mehr Infos
ETIM
PDF
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 1.000,99 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 7-8 Tage.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte	1SCC303057M0201
Umweltinformationen	1SCC303036D0202
Umweltprodukterklärung - EPD	1SCC303095D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	1SCC011021D0201
RoHS Erklärung	1SCC011020D0201
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information	1SCC303003C0201
Montage- und Betriebsanleitung	1SCC303002M0206
Umweltprodukterklärung - EPD	1SCC303095D0201
Umgebungsbedingungen
Schutzart	Front IP20
Umweltinformationen	1SCC303036D0202
Verschmutzungsgrad	3
Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85365080
Herkunftsland oder Herkunftsgebiet	Finnland (FI)
Abmessungen
Breite (Netto-Abmessung)	307 mm
	12.09 in
Höhe (Netto-Abmessung)	150 mm
	5.91 in
Tiefe (Netto-Abmessung)	197 mm
	7.76 in
Nettogewicht	6.2 kg
	13.67 lb
Verpackungsinformationen
Menge Verpackungseinheit 1	Karton 1 box
Breite Verpackungseinheit 1	215 mm
Länge Verpackungseinheit 1	395 mm
Höhe Verpackungseinheit 1	215 mm
Bruttogewicht Verpackungseinheit 1	6.4 kg
EAN Verpackungseinheit 1	6417019296838
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (I_th)	(q = 40 °C) 200 A
Konventioneller thermischer Dauerstrom (I_the)	(vollständig gekapselt) 200 A
Schutzart	Front IP20
Phasenabstand	Standard
Position des vierten Pols	Right Side
Art des vierten Pols	Switched - Simultaneous Function
Grifffarbe	schwarz
Grifftyp	direkt montierter Griff
Motorbetriebsspannung	220 ... 240 V AC
Montageart	Bodenmontage
Anzahl Pole	4P
Betriebsart	Frontbedienung
Verschmutzungsgrad	3
Position der Einspeiseklemmen	Top In - Bottom Out, Bottom In - Top Out
Verlustleistung	bei Bemessungsbedingungen pro Pol 4 W
Bemessungsstoßspannungsfestigkeit (U_imp)	12 kV
Bemessungsisolationsspannung (U_i)	1000 V
Bemessungsbetriebsstrom AC-21A (I_e)	(380 / 400 V) 200 A
	(500 V) 200 A
	(690 V) 200 A
Bemessungsbetriebsstrom AC-22A (I_e)	(380 ... 415 V) 200 A
	(500 V) 200 A
	(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (I_e)	(380 ... 415 V) 200 A
	(500 V) 200 A
	(690 V) 200 A
Bemessungsbetriebsstrom AC-31B (I_e)	(380 / 400 V) 200 A
Bemessungsbetriebsstrom AC-33B (I_e)	(380 / 400 V) 200 A
Bemessungsbetriebsleistung AC-23A (P_e)	(380 ... 415 V) 110 kW
	(500 V) 132 kW
	(690 V) 200 kW
Bemessungsbetriebsspannung	Hauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (I_cw)	(für 1 s) 8 Kiloampere rms
Schalter-Betriebsmechanismus	Mechanismus auf der Seite des Schalters
Anschlussart	Schraubklemme
Anzugsdrehmoment	(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschalter	offen
Technische Daten UL/CSA
Anzugsdrehmoment	(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE	1SCC303012D2703
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	Q
ETIM 9	EC000216 - Lasttrennschalter
ETIM 10	EC000216 - Lasttrennschalter (AC)
UNSPSC	39122233
eClass	V11.1 : 27371403
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)	3641720

ETIM for 1SCA022846R1590 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)

MerkmalswertJa

MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)

MerkmalswertJa

MerkmalsnameAusführung als Sicherheitsschalter (EF006985)

MerkmalswertNein

MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)

MerkmalswertNein

MerkmalsnameAusführung als Wendeschalter (EF009408)

MerkmalswertNein

MerkmalsnameAnzahl der Schalter (EF005586)

Merkmalswert1

MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)

Merkmalswert1000 V

MerkmalsnameBemessungsbetriebsspannung (EF001435)

Merkmalswert1000 V

MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)

Merkmalswert200 A

MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)

Merkmalswert200 A

MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)

Merkmalswert8 kA

MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)

Merkmalswert110 kW

MerkmalsnameSchaltleistung bei 400 V (EF009166)

Merkmalswert110 kW

MerkmalsnamePolzahl (EF001391)

Merkmalswert4

MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)

Merkmalswert0

MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)

Merkmalswert0

MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)

Merkmalswert0

MerkmalsnameMotorantrieb optional (EF007386)

MerkmalswertNein

MerkmalsnameMotorantrieb integriert (EF006697)

MerkmalswertJa

MerkmalsnameSpannungsauslöser optional (EF007491)

MerkmalswertNein

MerkmalsnameGerätebauart (EF008240)

MerkmalswertEinbaugerät Steckeinsatztechnik

MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)

MerkmalswertJa

MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)

MerkmalswertNein

MerkmalsnameGeeignet für Verteilereinbau (EF007262)

MerkmalswertJa

MerkmalsnameGeeignet für Zwischenbau (EF007264)

MerkmalswertNein

MerkmalsnameFarbe des Betätigungselements (EF007167)

Merkmalswertschwarz

MerkmalsnameAusführung des Betätigungselements (EF006976)

Merkmalswertlanger Drehgriff

MerkmalsnameVerriegelbar (EF006281)

MerkmalswertJa

MerkmalsnameGehäusefarbe (EF000136)

Merkmalswertgrau

MerkmalsnameAnschlussart Hauptstromkreis (EF006819)

MerkmalswertSchraubanschluss

MerkmalsnameSchutzart (IP), frontseitig (EF003118)

MerkmalswertIP20

MerkmalsnameSchutzart (NEMA) (EF011959)

Merkmalswert1

MerkmalsnameBreite (EF000008)

Merkmalswert307 mm

MerkmalsnameHöhe (EF000040)

Merkmalswert150 mm

MerkmalsnameTiefe (EF000049)

Merkmalswert197 mm
