ABBHandschalter OT_COTM1600E4C8D230C 1SCA112867R1001 ABB OTM1600E4C8D230C AUTOMATISCH C / O-Schalter

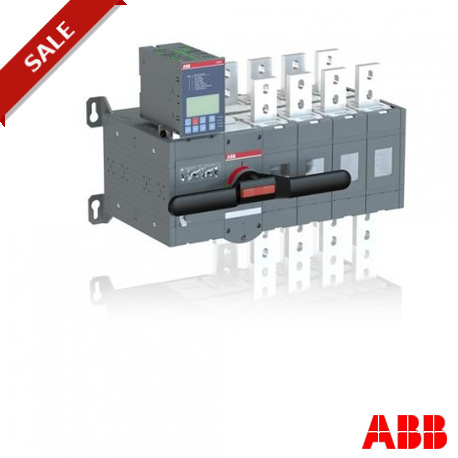

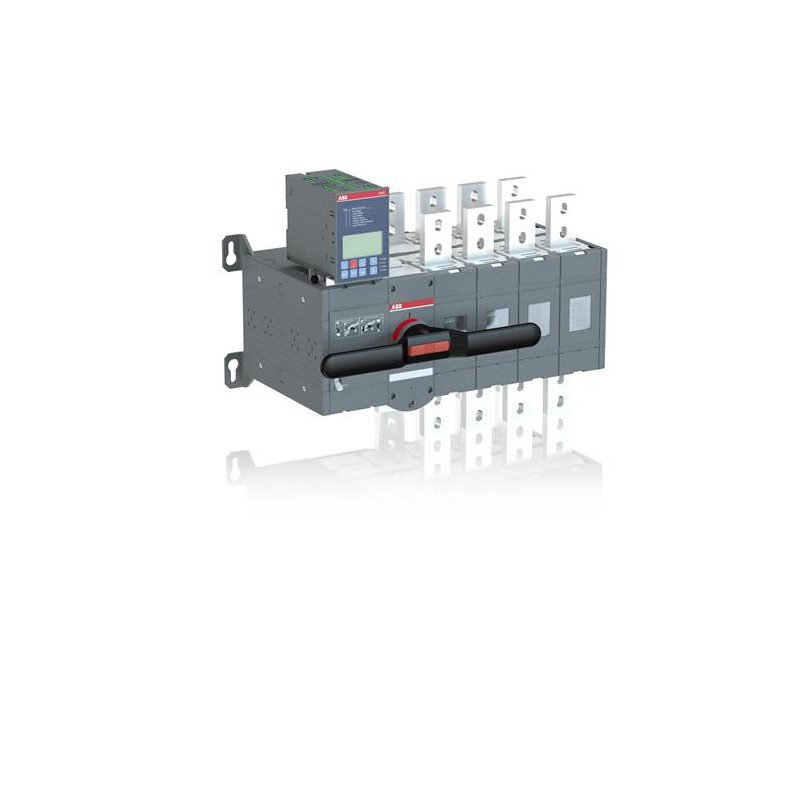

ABB OTM1600E4C8D230C 1SCA112867R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OTM1600E4C8D230C 1SCA112867R1001 ABB OTM1600E4C8D230C AUTOMATISCH C / O-Schalter

Artikel-Nr.: OTM1600E4C8D230C

Code: 1SCA112867R1001

Hersteller: ABB

Beschreibung:

OTM1600E4C8D230C AUTOMATISCH C / O-Schalter
Int. MOT+ATS Schalter OTM1600E4C8D230C

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Darunter auch einen Griff zur manuellen Bedienung, PWB-Verbindungsstücke, Schrauben-kit mit Muttern und Scheiben für alle terminals. Darunter eine Spannungsmessung kit auf der Oberseite des Schalters. Spannungsmessung kit auf der Unterseite, am Schalter, auf Anfrage verfügbar, fügen Sie bitte Buchstaben "B", um den Typ-code. Zum Beispiel, OTM160E4C8D230C��OTM160E4CB8D230C. Gehören ein Speicher Befestigungsclip für den Griff und Ersatzsicherungen.

Bestellen

  • EAN:
    6417019455129
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    586mm
  • Produkt Netto-Höhe:
    400mm
  • Produkt Netto Tiefe:
    317mm
  • Produkt-Netto-Gewicht:
    70kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    580 mm
  • Paket Level 1 Höhe:
    500 mm
  • Paket Level 1 Länge:
    780 mm
  • Paket Level 1 Brutto-Gewicht:
    70 kg
  • Paket Level 1-EAN:
    6417019455129

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2009 Q4

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 1600 A
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus an das Ende der switch
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    48 W
  • Produkt-Typ:
    OTM1600_C_D
  • Produkt-Name:
    AUTOMATISCHE C - /O-SCHALTER
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (500 V) 1600 A
    (690 V) 1600 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (500 V) 1600 A
    (690 V) 1600 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 1600 A
    (500 V) 1600 A
    (690 V) 1600 A
  • Bemessungs-Strom AC-23A (Pe):
    (230 V) Drehstrom 400 kW
    (400 V) 710 kW
    (500 V) 900 kW
    (690 V) 1200 kW
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 50 kiloampere rms

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

DATASHEET - PDF

Titel
Größe
Typ
OTM1600E4C8D230C AUTOMATIC C/O SWITCH - ABB - OTM1600E4C8D230C - 1SCA112867R1001
91 Kbytes
OTM1600E4C8D230C 1SCA112867R1001 ABB OTM1600E4C8D230C AUTOMATISCH C / O-Schalter
71 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
