ABBHandschalter OT1SCA124066R1001 ABB OTM100F4CMA24D MOTORIZED C / O-Schalter

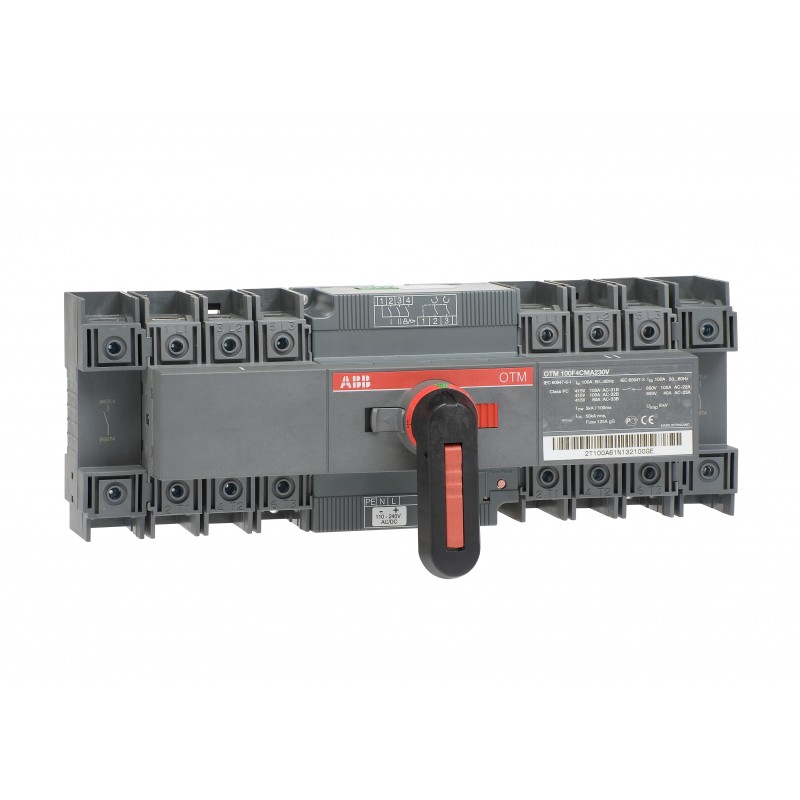

ABB 1SCA124066R1001 1SCA124066R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA124066R1001 ABB OTM100F4CMA24D MOTORIZED C / O-Schalter

Artikel-Nr.: 1SCA124066R1001

Hersteller: ABB

Beschreibung:

OTM100F4CMA24D MOTORIZED C / O-Schalter
Int. Motorkommutator OTM100F4CMA24D
OTM100F4CMA24D Lastumschalter m. Mot. 4-polig 100A m. Griff für manuel. Betr. Motorspg. Ue 220-240V AC/I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 769,22 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer1SCC303056M0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303009M0206
Anweisungen zur Produktlebensdauer1SCC303056M0201
Abmessungen
Breite (Netto-Abmessung)283 mm
Höhe (Netto-Abmessung)100 mm
Tiefe (Netto-Abmessung)116 mm
Nettogewicht1.86 kg
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 100 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 80 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 115 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 115 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)800 V
Bemessungsbetriebsspannung800 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 Kiloampere rms
Motorbetriebsspannung24 V DC
Verlustleistung4 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypdirekt montierter Griff
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
PhasenabstandStandard
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Betriebsartfrontbetätigt
MontageartBodenmontage
Anzahl Pole4
SchutzartFront IP20
Typ Umschalteroffen
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303039D2702
REACH Erklärung1SCC011021D0201
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1115 mm
Länge Verpackungseinheit 1315 mm
Höhe Verpackungseinheit 1115 mm
Bruttogewicht Verpackungseinheit 11.86 kg
EAN Verpackungseinheit 16417019547541
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3601575

ETIM for 1SCA124066R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert800 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert800 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert80 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert100 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert2.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert37 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert37 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertJa
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrau
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert283 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert100 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert116 mm

DATASHEET - PDF

Titel
Größe
Typ
OTM100F4CMA24D MOTORIZED C/O SWITCH - ABB - OTM100 - 1SCA124066R1001
88 Kbytes
OTM100 1SCA124066R1001 ABB OTM100F4CMA24D MOTORIZED C / O-Schalter
81 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
