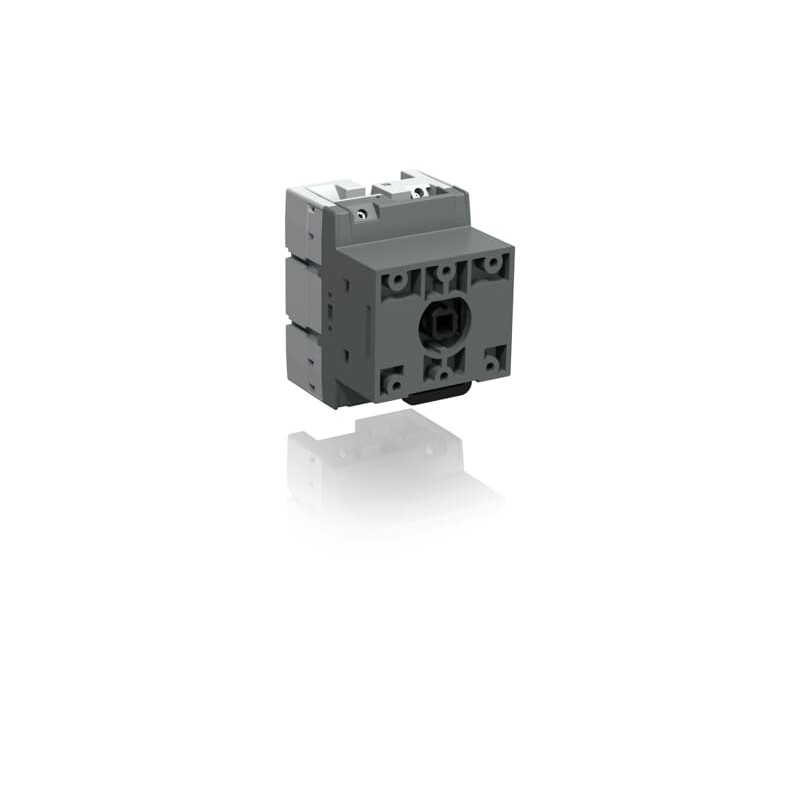

1SCA123845R1001 ABB Schalter lasttrennschalter DC OTDC32FT2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA123845R1001 ABB Schalter lasttrennschalter DC OTDC32FT2

1SCA123845R1001

ABB

Schalter lasttrennschalter DC OTDC32FT2

DC OTDC32FT2 Trennschalter

DC-Lasttrennschalter 2-polig 32A ohne Griff Türmontage 660 V DC

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $81.77
Stückpreis: $81.77
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
UmweltinformationenN/A
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC301240D0201
RoHS Erklärung1SCC301239D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC301321D0201
Hauptdokumente
Datenblatt, technische Information1SCC301022C0201
Montage- und Betriebsanleitung1SCC301079M0206
Mechanische ZeichnungenOTDC16-32FT2_palikkamalli.igs
1SCC307023F0002
1SCC307024F0002
Umgebungsbedingungen
SchutzartFront IP20
UmweltinformationenN/A
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Herkunftsland oder HerkunftsgebietEstland (EE)
Abmessungen
BaugrößeXS
Breite (Netto-Abmessung)52.5 mm
2.1 in
Höhe (Netto-Abmessung)69 mm
2.7 in
Tiefe (Netto-Abmessung)64 mm
2.5 in
Nettogewicht0.1 kg
0.3 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 190 mm
3.5 in
Länge Verpackungseinheit 154 mm
2.1 in
Höhe Verpackungseinheit 190 mm
3.5 in
Bruttogewicht Verpackungseinheit 10.2 kg
0.4 lb
EAN Verpackungseinheit 16417019545646
Technische Daten
Kabelquerschnitt2.5 ... 16 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 45 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 45 A
SchutzartFront IP20
GrifftypGriff und Welle nicht enthalten
MontageartTürbefestigung
Anzahl Stromkreise1
Anzahl Pole2P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Drehmoment bei Zwangsöffnung (Direktöffnung)0.4 … 0.8 N·m
Verlustleistungbei Bemessungsbedingungen pro Pol 0.5 W
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom DC-21B (Ie)(660 V) 32 A
(1000 V) 20 A
Bemessungsbetriebsspannung1000 V
Bemessungseinschaltvermögen (Icm)(1000 V DC) 0.8 kA
Bemessungskurzzeitstromfestigkeit (Icw)(1000 V DC) 0.8 kA
(für 1 s) 0.8 kA
Empfohlener SchraubendreherHauptstromkreis Torx
Wellendurchmesser6 mm
0.24 in
Besondere Funktionen-
NormenIEC 60947-1, -3
Schalter-BetriebsmechanismusMechanismus auf der Oberseite des Schalters
AnschlussartSchraubklemme
AnzugsdrehmomentHauptstromkreis 1.2 … 1.4 N·m
VerwendungPhotovoltaik
GebrauchskategorieSchalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B)
AbisolierlängeHauptstromkreis 72 … 11 mm
Technische Daten UL/CSA
AbisolierlängeHauptstromkreis 72 … 11 mm
Empfohlener SchraubendreherHauptstromkreis Torx
AnzugsdrehmomentHauptstromkreis 1.2 … 1.4 N·m
Zertifikate und Deklarationen
CCC ZertifikatCCC OTDC16-32.pdf
Konformitätserklärung - CE1SCC301192D2704
Konformitätserklärung - UKCA1SCC301313D0201
DNV GL Zertifikat1SCC301231D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC004963 - Lasttrennschalter (DC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3601396

ETIM for 1SCA123845R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 45 A
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1
