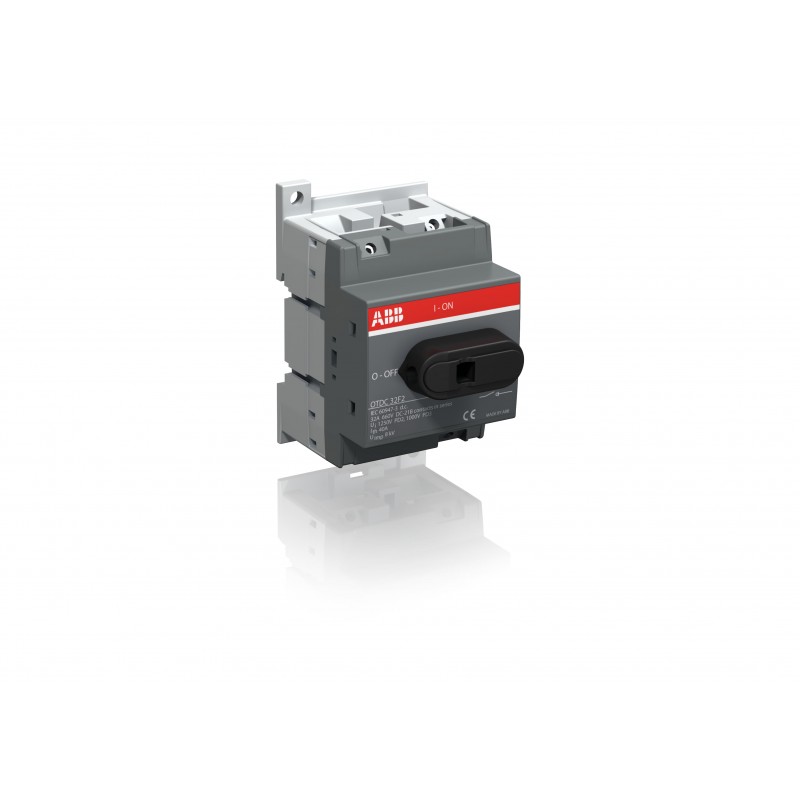

1SCA121456R1001 ABB OTDC32F2 DC Trennschalter
1SCA121456R1001
ABB
OTDC32F2 DC Trennschalter
DC-OTDC32F2-Trennschalter
DC-Lasttrennschalter 2-polig 32A mit schwarzem Knebelgriff 660 V DC
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter > OTDC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Umweltinformationen | N/A |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301022C0201 |
| Montage- und Betriebsanleitung | 1SCC301079M0206 |
| Mechanische Zeichnungen | OTDC16-32F2.igs |
| 1SCC301970F0001 | |
| 1SCC301971F0001 | |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | N/A |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Herkunftsland oder Herkunftsgebiet | Estland (EE) |
| Abmessungen | |
| Baugröße | XS |
| Breite (Netto-Abmessung) | 52.5 mm |
| 2.1 in | |
| Höhe (Netto-Abmessung) | 89 mm |
| 3.5 in | |
| Tiefe (Netto-Abmessung) | 66.2 mm |
| 2.6 in | |
| Nettogewicht | 0.14 kg |
| 0.31 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 100 mm |
| 3.9 in | |
| Länge Verpackungseinheit 1 | 64 mm |
| 2.5 in | |
| Höhe Verpackungseinheit 1 | 100 mm |
| 3.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 0.15 kg |
| 0.33 lb | |
| EAN Verpackungseinheit 1 | 6417019526119 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 16 mm² |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 45 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 45 A |
| Schutzart | Front IP20 |
| Grifffarbe | schwarz |
| Grifftyp | Knebelgriff |
| Montageart | DIN-Schiene und Bodenmontage |
| Anzahl Stromkreise | 1 |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Drehmoment bei Zwangsöffnung (Direktöffnung) | 0.4 … 0.8 N·m |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.5 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom DC-21B (Ie) | (660 V) 32 A |
| (1000 V) 20 A | |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V DC) 0.8 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (1000 V DC) 0.8 kA |
| (für 1 s) 0.8 kA | |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Wellendurchmesser | 6 mm |
| 0.24 in | |
| Besondere Funktionen | - |
| Normen | IEC 60947-1, -3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Verwendung | Photovoltaik |
| Gebrauchskategorie | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Abisolierlänge | Hauptstromkreis 69 … 11 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 69 … 11 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC OTDC16-32.pdf |
| Konformitätserklärung - CE | 1SCC301192D2704 |
| Konformitätserklärung - UKCA | 1SCC301313D0201 |
| DNV GL Zertifikat | 1SCC301231D0201 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3601357 |
| E-Nummer (Norwegen) | 4363632 |
| E-Nummer (Schweden) | 3134022 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTDC32F2 DC Switch-disconnector - ABB - OTDC32F2 - 1SCA121456R1001 | 87 Kbytes |
|
| OTDC32F2 1SCA121456R1001 ABB OTDC32F2 DC Trennschalter | 64 Kbytes |
|
