ABBHandschalter OTDC100EV22 1SCA149073R1001 ABB OTDC100EV22 DC-Lasttrennschalter

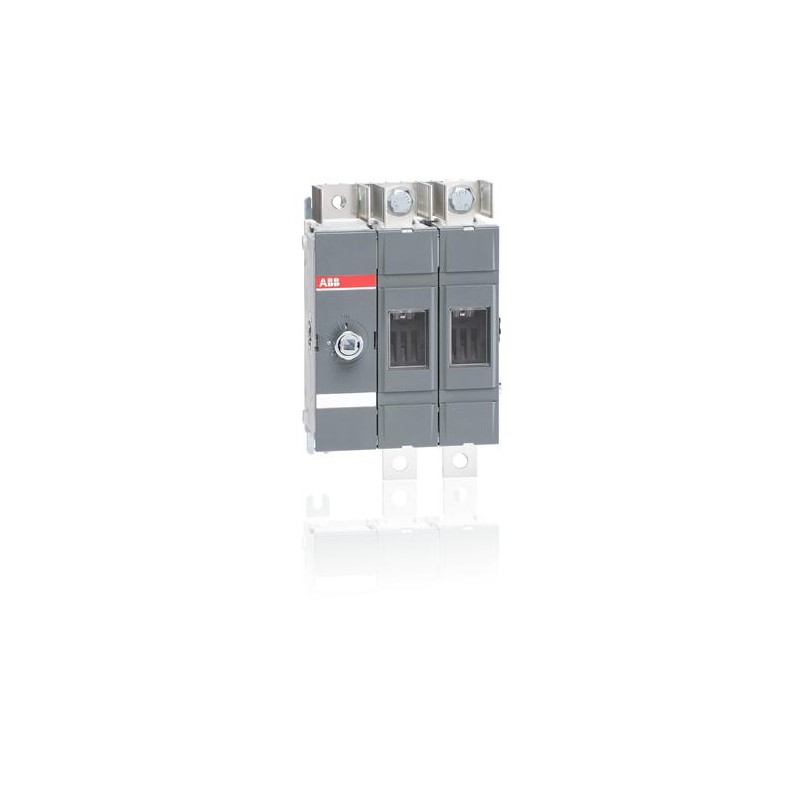

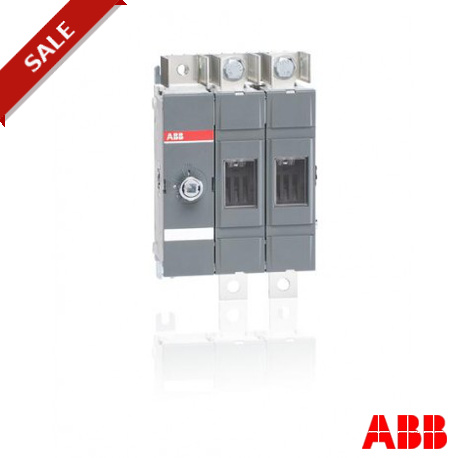

ABB OTDC100EV22 1SCA149073R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OTDC100EV22 1SCA149073R1001 ABB OTDC100EV22 DC-Lasttrennschalter

Artikel-Nr.: OTDC100EV22

Code: 1SCA149073R1001

Hersteller: ABB

Beschreibung:

OTDC100EV22 DC-Lasttrennschalter
DC-Trennschalter OTDC100EV22

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

OTDC100EV22 DC-Lasttrennschalter, Griff und Welle nicht im Lieferumfang enthalten, Basis der Montage -, IEC-100 A 1000 V und 100 A 1500V

Bestellen

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    Fünf und achtzig Millionen drei hundert fünf und sechzig tausend achtzig

Beliebte Downloads

  • Datenblatt, Technische Daten:
    1SCC301021C0201

Abmessungen

  • Produkt Netto-Breite:
    185.4mm
  • Produkt Netto-Höhe:
    Zwei hundert zehnmm
  • Produkt Netto Tiefe:
    90.5mm
  • Produkt-Netto-Gewicht:
    2,25kg

Technische

  • Bemessungs-Betriebsstrom DC-21B (iche):
    (1000 V) 100 A
    (1500 V) 100 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 100 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1500 V
  • Bemessungs-Spannung:
    1500 V
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 2 W
  • Verschmutzungsgrad:
    Drei
  • Griff Typ:
    Griff und Welle nicht im Lieferumfang enthalten
  • Schalter Antrieb:
    22 (Zwischen den Polen)
  • Betriebsart:
    Vor betrieben
  • Standards:
    IEC
  • Spezielle Funktionen:
    1500 V pre-connected
  • Lagerungsart:
    Bodenmontage
  • Anzahl der Schaltungen:
    Eins
  • Anzahl der Pole:
    Vier
  • Terminal-Typ:
    Lug terminals

Zertifikate und Erklärungen (Dokument-Nummer)

  • Konformitätserklärung - CE:
    1SCC301201D2703
  • Anweisungen und Handbücher:
    1SCA144401R1001

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    240 mm
  • Paket Level 1 Länge:
    270 mm
  • Paket Level 1 Höhe:
    120 mm
  • Paket Level 1 Brutto-Gewicht:
    2,5 kg
  • Paket Level 1-EAN:
    6417019786490

Klassifikationen

  • Objekt-Classification Code:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
