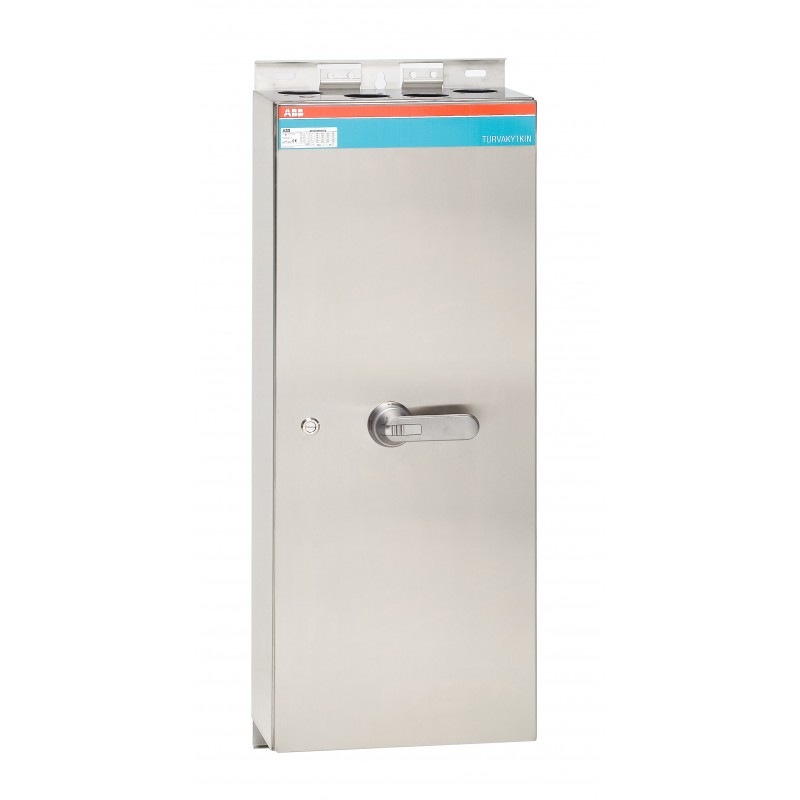

1SCA102333R1001 ABB OT800ERRR3TZ Sicherheitsschalter
1SCA102333R1001
ABB
OT800ERRR3TZ Sicherheitsschalter
Int. Box Trennschalter OT800ERRR3TZ
Sicherheitsschalter im Edelstahlgehäuse 3-polig 400 kW 400 V mit Edelstahlgriff IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK104023P4R25.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 1000 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 33.55 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 1110 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 36 kg |
| EAN Verpackungseinheit 1 | 6417019371221 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Farbe | edelstahl |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 720 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 40 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 90 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 400 kW |
| (500 V) 500 kW | |
| (690 V) 710 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 80 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340042D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642112 |
| E-Nummer (Schweden) | 3135051 |
