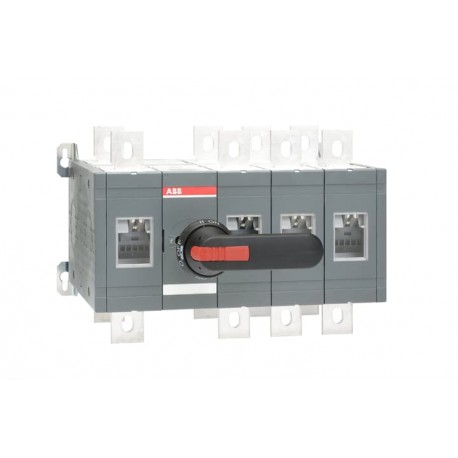

1SCA022785R9230 ABB OT800E13CP Umschaltschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022785R9230 ABB OT800E13CP Umschaltschalter

1SCA022785R9230

ABB

OT800E13CP Umschaltschalter

OT800E13CP Schalter

Lastumschalter 4-polig 800 A, mit Griff und Welle offene Umschaltung I-0-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,879.84
Stückpreis: $1,879.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303052M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303090D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303090D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)376 mm
14.8 in
Höhe (Netto-Abmessung)250 mm
9.84 in
Tiefe (Netto-Abmessung)280 mm
11.02 in
Nettogewicht18.51 kg
40.81 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1310 mm
12.2 in
Länge Verpackungseinheit 1560 mm
22.05 in
Höhe Verpackungseinheit 1330 mm
12.99 in
Bruttogewicht Verpackungseinheit 121.65 kg
47.73 lb
EAN Verpackungseinheit 16417019256191
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 800 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 800 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 40 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 800 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 800 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
13 (Zwischen den Polen)
AnschlussartSchraubklemme
Klemmenbreite40 mm
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303008D2703
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641543

ETIM for 1SCA022785R9230 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 800 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 800 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 20 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 450 kW
Schaltleistung bei 400 V (EF009166) 450 kW
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
OT800E13CP CHANGE-OVER SWITCH - ABB - OT800E13CP - 1SCA022785R9230 88 Kbytes OT800E13CP CHANGE-OVER SWITCH - ABB - OT800E13CP - 1SCA022785R9230
OT800E13CP 1SCA022785R9230 ABB OT800E13CP Umschaltschalter 74 Kbytes OT800E13CP CHANGE-OVER SWITCH - ABB - OT800E13CP - 1SCA022785R9230
