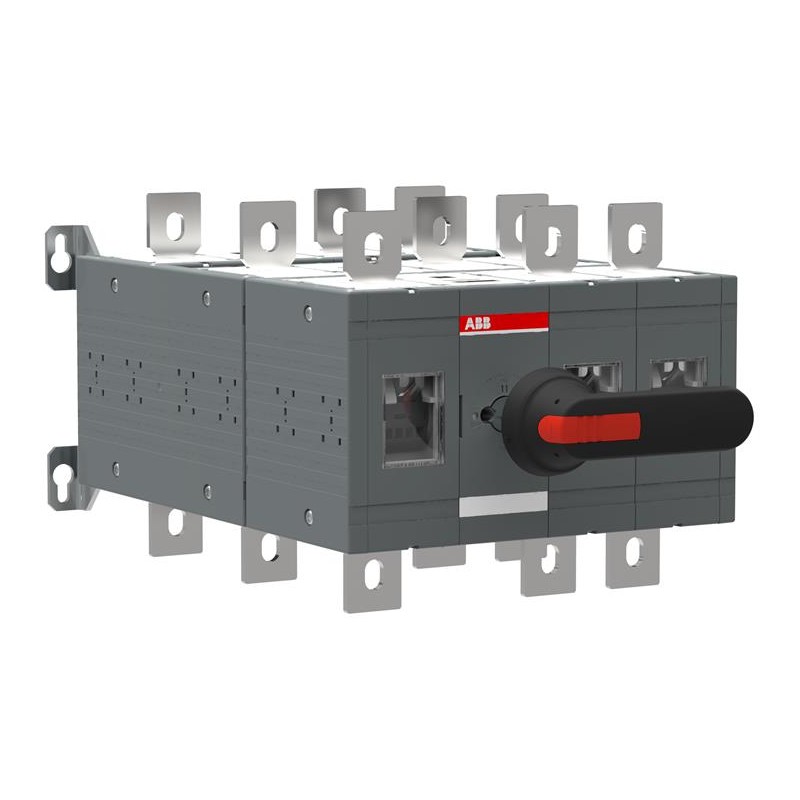

ABB OT800E12YP 1SCA123595R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

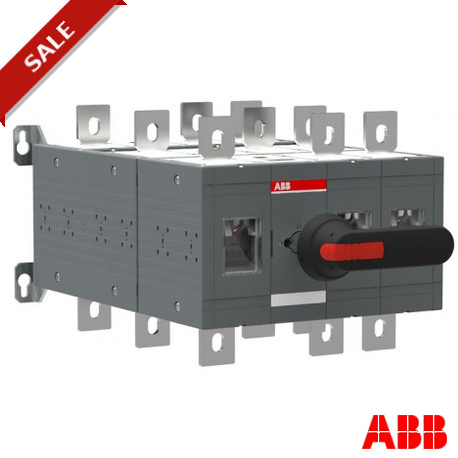

OT800E12YP 1SCA123595R1001 ABB OT800E12YP BY-PASS-SCHALTER

Artikel-Nr.: OT800E12YP

Code: 1SCA123595R1001

Hersteller: ABB

Beschreibung:

OT800E12YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT800E12YP

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

OT800E12YP BY-PASS-SCHALTER, Handgriff und Welle enthalten, Offenen übergang

Bestellen

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    Fünf und achtzig Millionen drei hundert fünf und sechzig tausend achtzig

Beliebte Downloads

  • Datenblatt, Technische Daten:
    1SCC303003C0201

Abmessungen

  • Produkt Netto-Breite:
    Drei hundert fünfzehnmm
  • Produkt Netto-Höhe:
    Zwei hundert fünfzigmm
  • Produkt Netto Tiefe:
    Vier hundert zwei und dreißigmm
  • Produkt-Netto-Gewicht:
    43.9kg
    315 lb

Technische

  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (500 V) 800 A
    (380 ... 415 V) 800 A
    (690 V) 800 A
  • Bemessungs-Strom AC-23A (Pe):
    (380 ... 415 V) 450 kW
    (500 V) 560 kW
    (690 V) 800 kW
  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 800 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Gekapselte 800 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 20 kiloampere rms
  • Verlustleistung:
    40 W
  • Verschmutzungsgrad:
    Drei
  • Griff Typ:
    Griff und Schaft enthalten
  • Schalter Antrieb:
    Mechanismus Zwischen den Polen
    12 (Zwischen den Polen)
  • Abstand Zwischen Den Phasen:
    Standard
  • Position von Line Terminals:
    Top-In - Bottom-Out, Bottom-In - Top-Out
  • Anzahl der Pole:
    Drei

Zertifikate und Erklärungen (Dokument-Nummer)

  • Konformitätserklärung - CE:
    1SCC301196D0202
  • Anweisungen und Handbücher:
    1SCC301080M0003

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    420 mm
  • Paket Level 1 Länge:
    680 mm
  • Paket Level 1 Höhe:
    440 mm
  • Paket Level 1 Brutto-Gewicht:
    43.9 kg
  • Paket Level 1-EAN:
    6417019543796

Klassifikationen

  • Objekt-Classification Code:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter

DATASHEET - PDF
