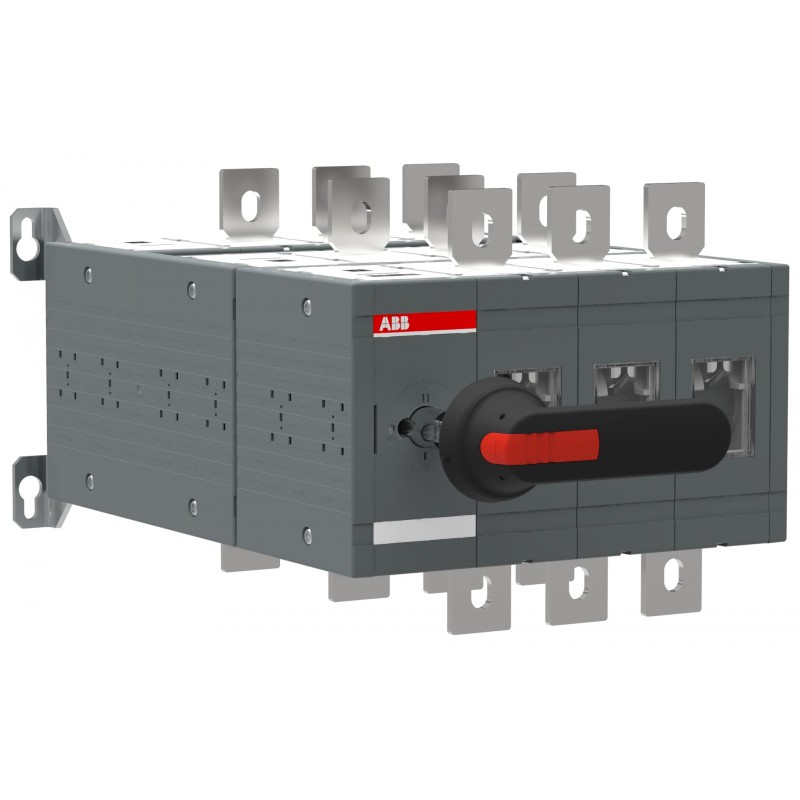

1SCA123590R1001 ABB OT630E03YP BY-PASS-SCHALTER
1SCA123590R1001
ABB
OT630E03YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT630E03YP
OT630E03YP Bypass-Schalter 3-polig 630A m. Griff u. Welle offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC301080M0003 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 315 mm |
| Höhe (Netto-Abmessung) | 250 mm |
| Tiefe (Netto-Abmessung) | 432 mm |
| Nettogewicht | 22.14 kg |
| 48.81 lb | |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 355 kW |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 630 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 Kiloampere rms |
| Verlustleistung | 25 W |
| Verschmutzungsgrad | 3 |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 03 (Linksseitig) | |
| Phasenabstand | Standard |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Betriebsart | frontbetätigt |
| Montageart | Bodenmontage |
| Anzahl Pole | 3 |
| Schutzart | Front IP20 |
| Typ Umschalter | offen |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC301196D0202 |
| REACH Erklärung | 1SCC011021D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 430 mm |
| 16.93 in | |
| Länge Verpackungseinheit 1 | 690 mm |
| 27.17 in | |
| Höhe Verpackungseinheit 1 | 450 mm |
| 17.72 in | |
| Bruttogewicht Verpackungseinheit 1 | 28.14 kg |
| 62.04 lb | |
| EAN Verpackungseinheit 1 | 6417019543741 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
