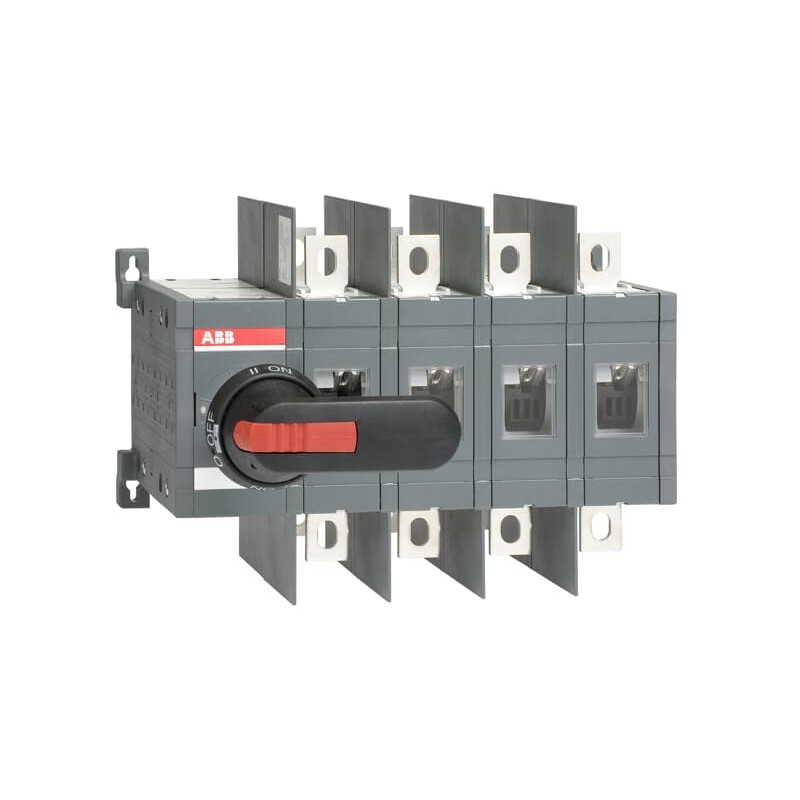

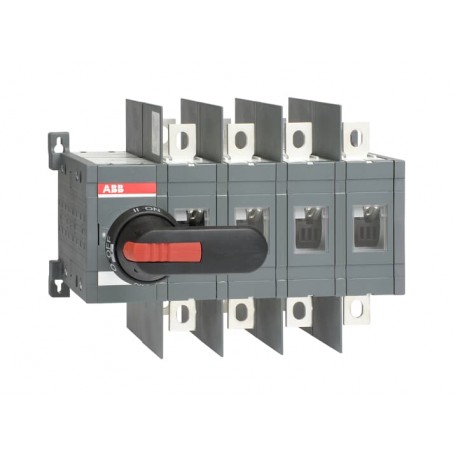

1SCA022771R2300 ABB OT400U04CP Umschaltschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022771R2300 ABB OT400U04CP Umschaltschalter

1SCA022771R2300

ABB

OT400U04CP Umschaltschalter

Int. Schalter OT400U04CP

Lastumschalter 4-polig 400 A, mit Griff und Welle offene Umschaltung I-0-II/ UL/CSA

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $933.40
Stückpreis: $933.40
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303051M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303086D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303086D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)305 mm
12.01 in
Höhe (Netto-Abmessung)185 mm
7.28 in
Tiefe (Netto-Abmessung)203 mm
7.99 in
Nettogewicht7 kg
15.43 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1240 mm
9.45 in
Länge Verpackungseinheit 1325 mm
12.8 in
Höhe Verpackungseinheit 1218 mm
8.58 in
Bruttogewicht Verpackungseinheit 18.3 kg
18.3 lb
EAN Verpackungseinheit 16417019251653
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 400 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer8000 Zyklen
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 10 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 400 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 400 A
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 Kiloampere rms
NormenUL 98 / IEC60947-6-1
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 30 ... 44 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Nennleistung UL/CSA(nach UL 240 V) 125 Hp
(nach UL 480 V) 250 Hp
(nach UL 600 V) 350 Hp
Anzugsdrehmoment(nach IEC 60947-1) 30 ... 44 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303004D2703
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022771R2300 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 400 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 400 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 15 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1
