ABBHandschalter OT1SCA022763R5550 ABB OT400E04K Trennschalter

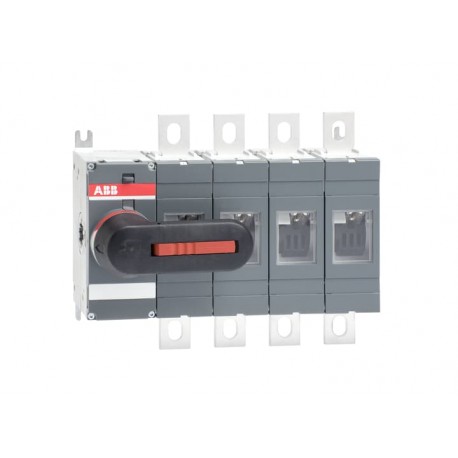

ABB 1SCA022763R5550 1SCA022763R5550 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022763R5550 ABB OT400E04K Trennschalter

Artikel-Nr.: 1SCA022763R5550

Hersteller: ABB

Beschreibung:

OT400E04K Trennschalter
OT400E04K Lasttrennschalter 4-polig 400A m. direkt mont. Griff

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 292,82 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer1SCC301118M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung – EPD1SCC301283D0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Öko Transparenz
Umweltprodukterklärung – EPD1SCC301283D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301035M0019
Umweltprodukterklärung – EPD1SCC301283D0201
Anweisungen zur Produktlebensdauer1SCC301118M0201
Abmessungen
Breite (Netto-Abmessung)235 mm
Höhe (Netto-Abmessung)185 mm
Tiefe (Netto-Abmessung)128 mm
Nettogewicht3.7 kg
8.2 lb
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 132 kW
(400 ... 415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 400 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Bedingter Bemessungskurzschlussstrom (Inc)(500 A Sicherung, 500 V) 100 kA
(500 A Sicherung, 690 V) 80 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 10 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypdirekt montierter Pistolengriff
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
PhasenabstandStandard
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Betriebsartfrontbetätigt
NormenIEC 60947-3
Besondere Funktionen-
MontageartBodenmontage
Anzahl Pole4
SchutzartFront IP00
AnschlussartKabelschuhklemme
Klemmenbreite25 mm
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Mechanische Lebensdauer16000
Verschlussartabschließbar
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Umweltinformationen1SCC301149D0202
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Zertifikate und Deklarationen
A2L Certificate – IEC1SCC301337D0201
Atex ZertifikatNo certification needed
BV Zertifikat1SCC301103D0201
Konformitätserklärung - CE1SCC301135D2704
DNV GL Zertifikat1SCC301174D0204
GL Zertifikat1SCC301139D0201
LR Zertifikat1SCC301144D0201
REACH Erklärung1SCC011021D0201
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1230 mm
9.1 in
Länge Verpackungseinheit 1270 mm
10.6 in
Höhe Verpackungseinheit 1170 mm
6.7 in
Bruttogewicht Verpackungseinheit 14 kg
8.8 lb
EAN Verpackungseinheit 16417019249346
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3660809

ETIM for 1SCA022763R5550 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert400 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert400 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert400 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert230 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert230 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
OT400E04K switch-disconnector - ABB - OT400E04K - 1SCA022763R5550
91 Kbytes
OT400E04K 1SCA022763R5550 ABB OT400E04K Trennschalter
77 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
