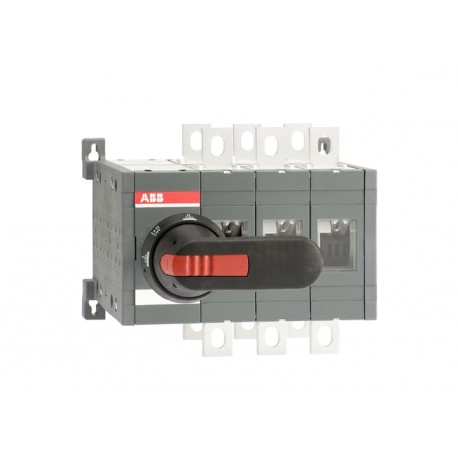

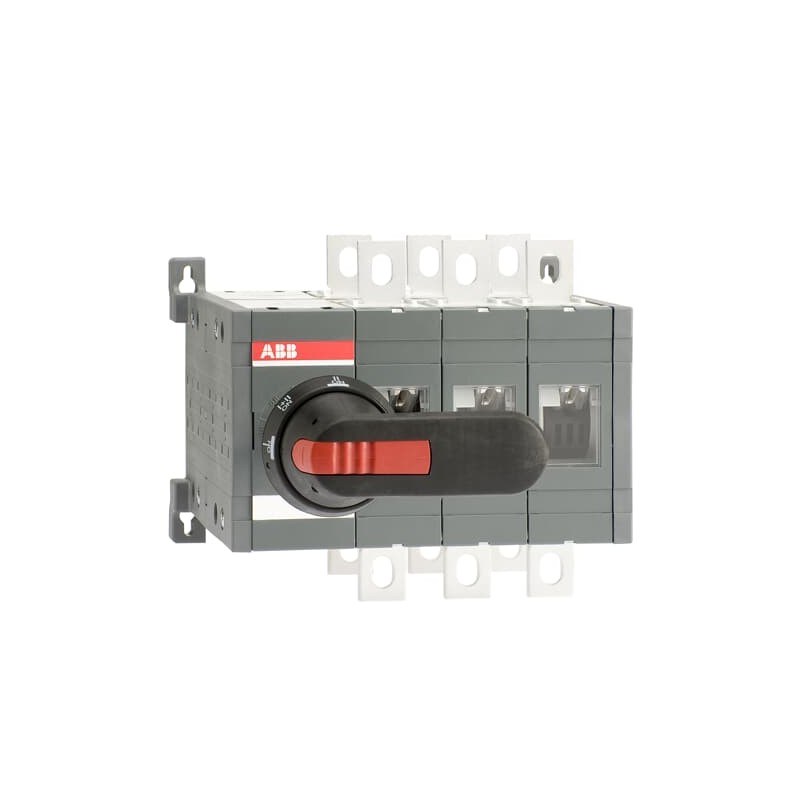

1SCA108641R1001 ABB Schalter switch I-II OT400E03CLP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108641R1001 ABB Schalter switch I-II OT400E03CLP

1SCA108641R1001

ABB

Schalter switch I-II OT400E03CLP

I-II OT400E03CLP Schalter

OT400E03CLP Lastumschalter o. 0 Pos. 3-polig 400A m. Griff u. Welle schnelle Umschaltung I-I+II-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $761.26
Stückpreis: $761.26
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Umweltinformationen1SCC303050D0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Abmessungen
Breite (Netto-Abmessung)221 mm
8.7 in
Höhe (Netto-Abmessung)185 mm
7.28 in
Tiefe (Netto-Abmessung)203 mm
7.99 in
Nettogewicht6 kg
13.23 lb
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 400 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 400 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 Kiloampere rms
Verlustleistung10 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
PhasenabstandStandard
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Betriebsartfrontbetätigt
MontageartBodenmontage
Anzahl Pole3
SchutzartFront IP20
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Bemessungsstromstärke, UL/CSA400 A
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Umweltinformationen1SCC303050D0201
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303046D2702
DNV Zertifikat1SCC303138D0201
REACH Erklärung1SCC011021D0201
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1240 mm
9.45 in
Länge Verpackungseinheit 1270 mm
10.63 in
Höhe Verpackungseinheit 1218 mm
8.58 in
Bruttogewicht Verpackungseinheit 16.4 kg
14.11 lb
EAN Verpackungseinheit 16417019401638
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3641622

ETIM for 1SCA108641R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 400 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 400 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 15 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 220 kW
Schaltleistung bei 400 V (EF009166) 220 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1
