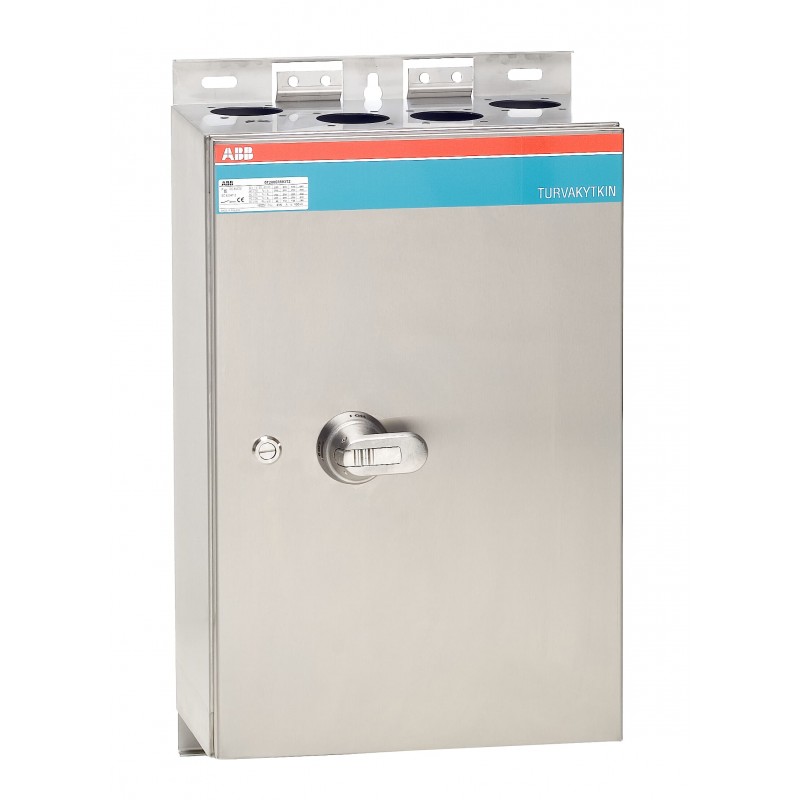

1SCA102364R1001 ABB OT250ERRR3TZ Sicherheitsschalter
1SCA102364R1001
ABB
OT250ERRR3TZ Sicherheitsschalter
Int. Box Trennschalter OT250ERRR3TZ
Sicherheitsschalter im Edelstahlgehäuse 3-polig 132 kW 400 V mit Edelstahlgriff IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 5068483a-7b48-435b-9272-52aec57e2bcf Finnland (FI) |
| Vereinfachtes SCIP | 76ed4de8-2b2d-4651-9ea5-040dd8ee0b28 Deutschland (DE) |
| 2e0365f8-c2ea-4aac-9e40-4621647698b0 Norwegen (NO) | |
| a8c19abf-f107-4bb4-b871-07dacf06a9a0 Dänemark (DK) | |
| e8e1264a-a4e5-4e69-b51c-96f9be1ba3ae Deutschland (DE) | |
| fc90649a-9aaf-4a1f-b10e-15faa760fee3 Frankreich (FR) | |
| 4778e6d6-189c-4e60-a672-dadc1ecada40 Frankreich (FR) | |
| 46a93838-32bc-4086-b823-d79465683f34 Polen (PL) | |
| 3312d390-df58-4ac2-91d6-9987f302cbea Niederlande (NL) | |
| fc08064a-24bc-40aa-9eb3-cff2977a96c9 Ungarn (HU) | |
| 02ffb9d7-e3f6-4db0-8667-bd1fa1cda505 Schweden (SE) | |
| ce7a9db5-ab92-4b17-9f96-fe01c35cadf3 Bulgarien (BG) | |
| 67087d34-25d0-4eb9-9bd6-297aaa44de07 Polen (PL) | |
| 85c93d29-1971-4483-86cd-5df8a2c24b7a Portugal (PT) | |
| 31380955-244e-45d3-9807-5f278e826164 Estland (EE) | |
| 7d34cf2c-a3fe-490f-9d84-01a4a4cbd896 Schweden (SE) | |
| 6c0338dc-05fe-4780-b7f2-dc05fcfb9054 Griechenland (GR) | |
| 79194cea-9b13-4e89-aaeb-4440ea608484 Deutschland (DE) | |
| 77c259f2-cccc-40fb-b13c-ecef8c5f33e4 Belgien (BE) | |
| 4834aeff-5300-4941-bba3-c68703be1e88 Italien (IT) | |
| dbee7f3a-0303-4bfb-9ce0-8991a6ad88a9 Ungarn (HU) | |
| 45cbca02-d612-4406-a3b8-af73a3338559 Polen (PL) | |
| 9183b689-305e-43c2-a6b2-b20e236a5e61 Deutschland (DE) | |
| c1a444f0-0058-49f7-849d-20aae1b979db Deutschland (DE) | |
| 09eca7cf-6117-4c51-ae07-304b74d5c5d8 Tschechische Republik (CZ) | |
| 90af418a-c636-4827-a58e-33986b577989 Belgien (BE) | |
| af61fdaf-4287-4bd5-ae2f-0877e7dadc16 Kroatien (CR) | |
| 91396812-1067-4de0-83d8-b999532b3b82 Spanien (ES) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK604023P4R25.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 24.01 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 25.7 kg |
| EAN Verpackungseinheit 1 | 6417019371405 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Farbe | edelstahl |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 4pc,10 ... 70+4pc M8 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642108 |
| E-Nummer (Schweden) | 3135028 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 132 kW |
| Schaltleistung bei 400 V (EF009166) | 132 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | grau |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
