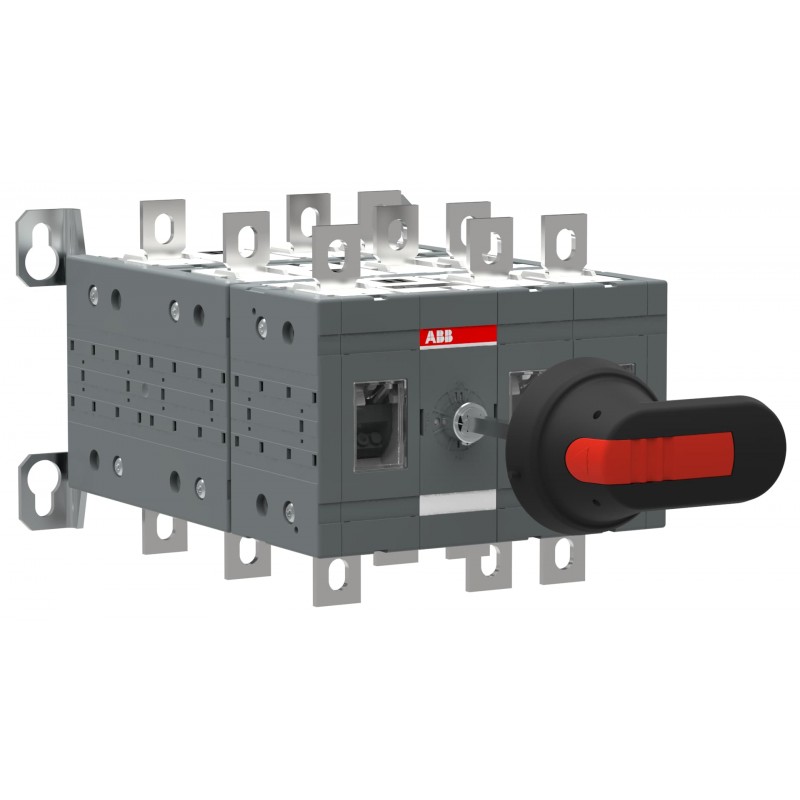

1SCA123565R1001 ABB OT250E12YP BY-PASS-SCHALTER
1SCA123565R1001
ABB
OT250E12YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT250E12YP
Bypass-Schalter 3-polig 250 A, mit Griff und Welle offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC301080M0003 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 194 mm |
| 7.64 in | |
| Höhe (Netto-Abmessung) | 150 mm |
| 5.91 in | |
| Tiefe (Netto-Abmessung) | 236 mm |
| 9.29 in | |
| Nettogewicht | 5.23 kg |
| 11.53 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 box |
| Breite Verpackungseinheit 1 | 175 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.74 kg |
| 12.65 lb | |
| EAN Verpackungseinheit 1 | 6417019543499 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 12 (Zwischen den Polen) | |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC301194D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
