> ABB>Handschalter >1SCA108605R1001 ABB Schalter switch I-II OT250E04CLP
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

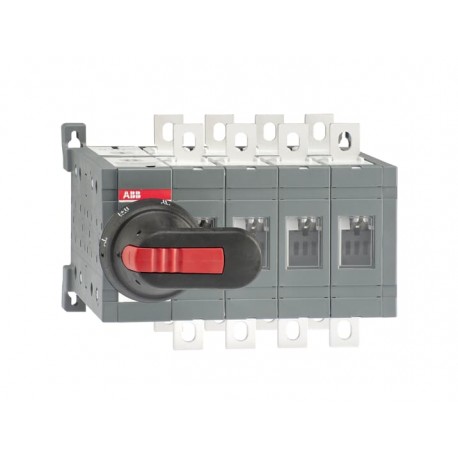

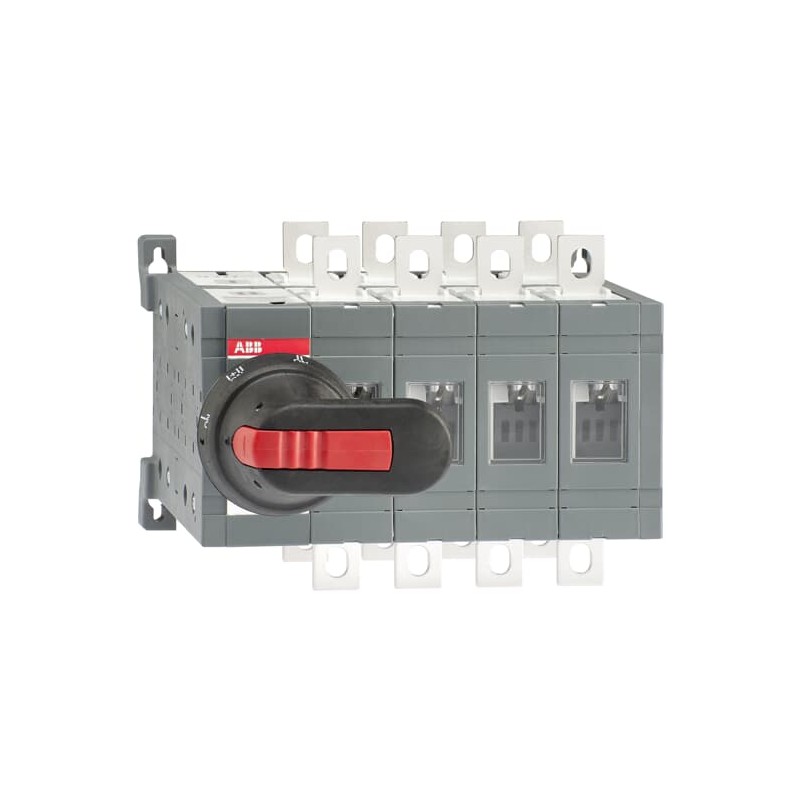

1SCA108605R1001 ABB Schalter switch I-II OT250E04CLP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108605R1001 ABB Schalter switch I-II OT250E04CLP

1SCA108605R1001

ABB

Schalter switch I-II OT250E04CLP

I-II OT250E04CLP Schalter

Lastumschalter ohne 0 Position 4-polig 250 A, mit Griff und Welle schnelle Umschaltung I-I+II-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $636.70
Stückpreis: $636.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPf6dafe6a-ad13-4288-8e68-6b04f6bd97e8 Finnland (FI)
Vereinfachtes SCIPcad23b8d-d9a0-4f63-a5fc-6f12ff6f1b2a Deutschland (DE)
6366c278-5fac-49e5-8999-ea49a9826eef Belgien (BE)
c4a9220a-b58b-4221-87bb-cbcd4e87a47c Italien (IT)
909f4cd2-1f71-4063-947e-f128980e1e51 Niederlande (NL)
f2c0cda0-3667-4669-8eda-4fe070fd8536 Norwegen (NO)
21bc6da8-bc33-4a8d-87f6-8f571f0a08d3 Spanien (ES)
6731745c-09ee-4361-9881-0e600d184322 Dänemark (DK)
3c488568-22e4-4392-baf6-4314c49bd884 Polen (PL)
25fc13f9-19c3-44a7-9eb9-ea3a4cc8ffa4 Polen (PL)
971b4e03-7465-4722-ab04-423e34268eec Belgien (BE)
ef438e47-f39e-4560-9f33-715cd792e5bd Portugal (PT)
44d15823-04b6-480b-ba9b-8a35719fa571 Griechenland (GR)
98b0982e-d9d7-4ffb-9a14-dfe788a98d8a Frankreich (FR)
972aa906-8d02-41cb-80d1-05eba2d46548 Polen (PL)
99597c5b-bda2-4cb3-a33f-58a80b1fceba Deutschland (DE)
e2c93d2a-57f8-4c9b-9d20-bc46c392b7af Schweden (SE)
8786b8ac-8ba3-4513-bc68-6474f518b0c7 Deutschland (DE)
fa2385e1-bf94-471f-88d8-4b8644adc57c Deutschland (DE)
887c55f7-e072-4d1e-bd3e-56359a652844 Deutschland (DE)
94960399-cf82-4bfc-bc4e-32b181ac1d38 Schweden (SE)
50b8abd2-4658-4036-8bb3-66daf3909a0b Estland (EE)
6578addd-237a-4193-a287-5b26f3888fd1 Ungarn (HU)
71167b7c-3935-4bfd-ab2a-408f8f285671 Frankreich (FR)
2e0c05f6-b4db-4e39-838a-eac8172b3c82 Tschechische Republik (CZ)
379551bb-08f8-4a1d-930c-a55458886973 Ungarn (HU)
e19e492f-2f6a-458a-ae8c-ca4d7cdda0b8 Kroatien (CR)
86b8b13b-f9be-4783-8df8-974bc0512f37 Bulgarien (BG)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)205 mm
8.07 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht3.8 kg
8.38 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1186 mm
7.32 in
Länge Verpackungseinheit 1300 mm
11.81 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 14.1 kg
9.04 lb
EAN Verpackungseinheit 16417019399478
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 140 kW
(500 V) 170 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303045D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641615

ETIM for 1SCA108605R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 250 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 250 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 140 kW
Schaltleistung bei 400 V (EF009166) 140 kW
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
