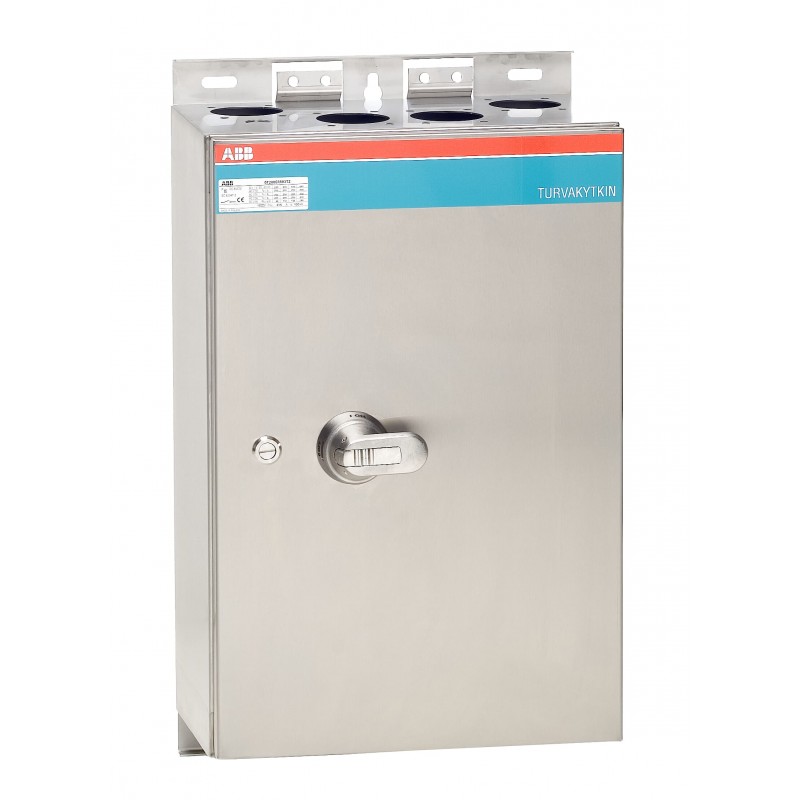

1SCA101252R1001 ABB OT200ERRR3TZ Sicherheitsschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA101252R1001 ABB OT200ERRR3TZ Sicherheitsschalter

1SCA101252R1001

ABB

OT200ERRR3TZ Sicherheitsschalter

Int. Box Trennschalter OT200ERRR3TZ

Sicherheitsschalter im Edelstahlgehäuse 3-polig 110 kW 400 V mit Edelstahlgriff IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,210.02
Stückpreis: $3,210.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP617a60ce-66ea-4ca9-997b-d2228abba26b Finnland (FI)
Vereinfachtes SCIP12b04be3-f938-4456-8830-889cbfe28a09 Deutschland (DE)
6cc98610-4264-4684-9982-08167ec2463f Deutschland (DE)
c2af56fc-c792-4e9b-bb5d-039cdbdd8ab7 Belgien (BE)
ce96478d-1917-48a8-b4df-42f8212c64dc Dänemark (DK)
cb57aa43-c581-42f3-bc18-c1cd7f2fd23e Griechenland (GR)
8f3a4c86-3a29-460b-ae76-cc2bb5117533 Estland (EE)
119a5b18-b713-40f1-b5f8-d9357742846c Portugal (PT)
46adf659-df09-4590-ac85-5b44af498ed8 Norwegen (NO)
e5c9d256-7d54-4e92-a789-5a73da8a799d Niederlande (NL)
be3ce850-c8c0-407b-bf40-c9ade906b2c8 Polen (PL)
27e57982-1fe8-44a0-9b81-5e7ce055bdda Frankreich (FR)
392e7b78-72e5-48ba-af7f-977470165367 Spanien (ES)
7a8241bc-0aa4-47ee-b118-7d5da5d1d540 Kroatien (CR)
ee664beb-a861-4057-986e-f078aa30cad0 Deutschland (DE)
06416fce-27db-422e-b401-fd3649148c89 Ungarn (HU)
01a3bcde-d6f7-42c8-9225-c55283aa2768 Deutschland (DE)
e1ffe064-99b8-4538-91a5-230211ecd463 Schweden (SE)
b2a0dc90-690f-4fc2-85a7-61e1a74fcd6b Frankreich (FR)
96be7e33-0de4-4486-9b9a-cecd30cf007d Tschechische Republik (CZ)
104e3ac9-96b0-492a-8958-115ff140f538 Polen (PL)
294d82b7-8828-4c4a-95ef-3d6625a33a5d Deutschland (DE)
c42b3a5b-2bcf-45f2-bb67-9a72174a5f85 Ungarn (HU)
b386ab16-61ef-4caf-b2f6-2c8fcece1351 Italien (IT)
d3ffaf29-efa8-43fd-bf26-c1e038aed2f1 Belgien (BE)
f9bf7ae3-aab9-4aa7-bfec-8633dc6d85cd Polen (PL)
c0df7431-0460-426f-85da-c1bc996f6733 Schweden (SE)
48a58e6e-b8e2-4730-a71a-806e151a3888 Bulgarien (BG)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340008M0004
Mechanische ZeichnungenOTRK604023P4R25.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht23.31 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 125 kg
EAN Verpackungseinheit 16417019362014
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm
Farbeedelstahl
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 8 mm
PE-Schraubklemme 2pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
Schutzart(nach IEC 60529) IP65
GehäusematerialEdelstahl
Grifffarbeedelstahl
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bedingter Bemessungskurzschlussstrom (Inc)40.5 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 160 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Empfohlener SchraubendreherHauptstromkreis M8
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 22 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M8
AnzugsdrehmomentHauptstromkreis 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642107
E-Nummer (Schweden)3135023

Datasheet - PDF

▲
