ABBHandschalter OT200E22YP 1SCA123576R1001 ABB OT200E22YP BY-PASS-SCHALTER

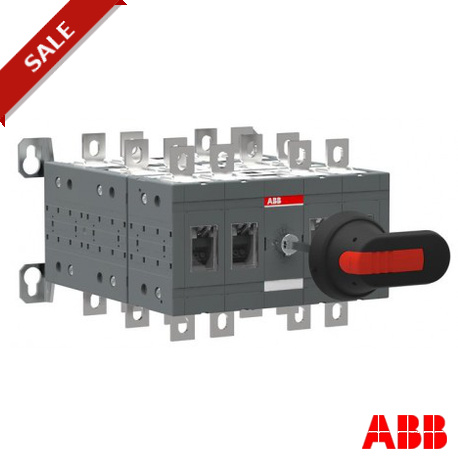

ABB OT200E22YP 1SCA123576R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

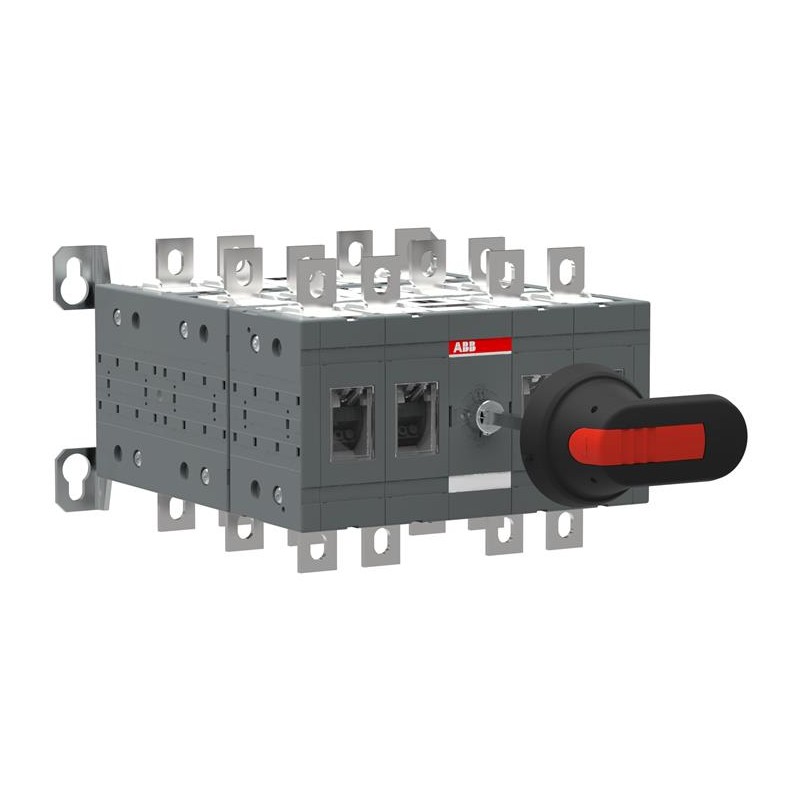

OT200E22YP 1SCA123576R1001 ABB OT200E22YP BY-PASS-SCHALTER

Artikel-Nr.: OT200E22YP

Code: 1SCA123576R1001

Hersteller: ABB

Beschreibung:

OT200E22YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT200E22YP

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Inklusive einer schwarzen Kunststoff IP65 I-0-II Pistole Typ-Griff und Griff-Erweiterung für ermöglicht glatte manuelle Bedienung, Welle und Bolzen set für den Anschluss der Kabel. Die Griff-Erweiterung von snap-on montiert auf standard-Handgriff zur manuellen betätigung. Die Griff-Erweiterung wird entfernt werden, wenn das Vorhängeschloss erzielt die standard-Griff. Griff abschließbar in 0-Stellung, Türverriegelung in I - und-II-Positionen und, wenn verriegelt.

Bestellen

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    Fünf und achtzig Millionen drei hundert fünf und sechzig tausend achtzig

Beliebte Downloads

  • Datenblatt, Technische Daten:
    1SCC303003C0201

Abmessungen

  • Produkt Netto-Breite:
    Zwei hundert neun und zwanzigmm
  • Produkt Netto-Höhe:
    Eins hundert fünfzigmm
  • Produkt Netto Tiefe:
    Zwei hundert sechs und dreißigmm
  • Produkt-Netto-Gewicht:
    7.5kg

Technische

  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Bemessungs-Strom AC-23A (Pe):
    (380 ... 415 V) 110 kW
    (500 V) 132 kW
    (690 V) 200 kW
  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 200 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 200 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 8 kiloampere rms
  • Verlustleistung:
    4 W
  • Verschmutzungsgrad:
    Drei
  • Griff Typ:
    Griff und Schaft enthalten
  • Vierte Pole-Position:
    Rechten Seite
  • Vierte Pole Geben:
    Switched - Simultan-Funktion
  • Schalter Antrieb:
    Mechanismus Zwischen den Polen
    22 (Zwischen den Polen)
  • Abstand Zwischen Den Phasen:
    Standard
  • Position von Line Terminals:
    Top-In - Bottom-Out, Bottom-In - Top-Out
  • Betriebsart:
    Vor betrieben
  • Lagerungsart:
    Bodenmontage
  • Anzahl der Pole:
    Vier

Zertifikate und Erklärungen (Dokument-Nummer)

  • Konformitätserklärung - CE:
    1SCC301194D0202
  • Anweisungen und Handbücher:
    1SCC301080M0003

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    175 mm
  • Paket Level 1 Länge:
    360 mm
  • Paket Level 1 Höhe:
    350 mm
  • Paket Level 1 Brutto-Gewicht:
    7,5 kg
  • Paket Level 1-EAN:
    6417019543604

Klassifikationen

  • Objekt-Classification Code:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
