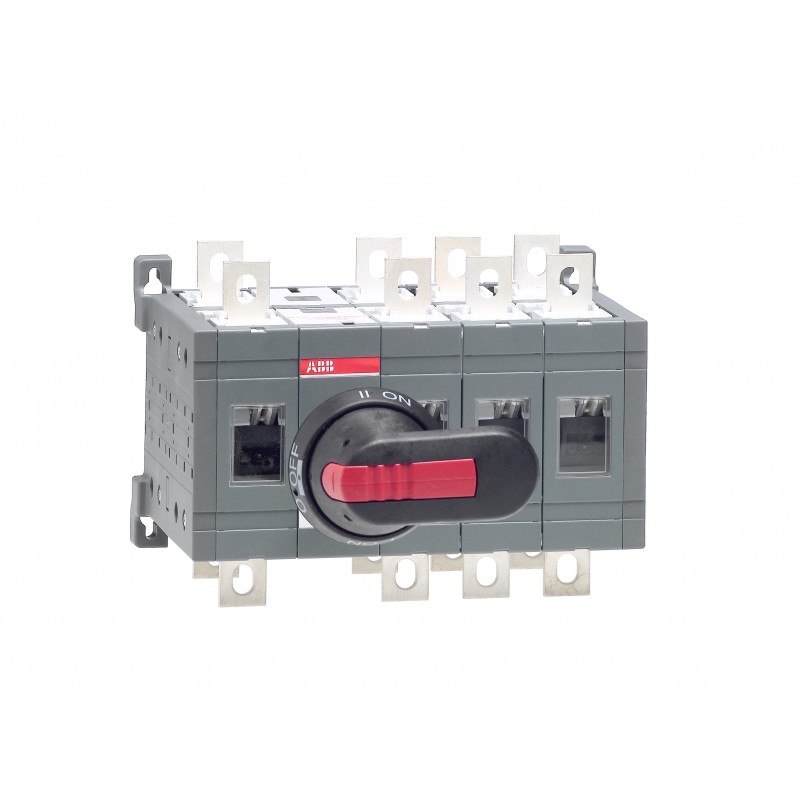

1SCA022777R0250 ABB OT200E13CP Umschaltschalter
1SCA022777R0250
ABB
OT200E13CP Umschaltschalter
OT200E13CP wechseln
Lastumschalter 4-polig 200 A, mit Griff und Welle offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter > OT_C
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC303050M0201 |
| Umweltinformationen | 1SCC303050D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | ad6f2efb-109b-42dd-9cd5-d028201452a5 Finnland (FI) |
| Vereinfachtes SCIP | 6b3ede95-9e0d-41a3-8fe0-12c80900d6ca Deutschland (DE) |
| 93122d43-ed40-4c5c-88ec-a674f0871e86 Dänemark (DK) | |
| ce1c5ff0-9a14-4311-903a-a5fce994945b Deutschland (DE) | |
| 2f0d23ca-e014-4c0c-ba60-db3461ec7c84 Deutschland (DE) | |
| 8405b0e2-b960-4fa2-9214-3753d74a5562 Portugal (PT) | |
| cd67b479-d947-4d95-882d-4a2e319b5741 Bulgarien (BG) | |
| c9e91180-842e-49ed-a18f-36a335daf9cf Schweden (SE) | |
| af85692d-ad4d-4f4f-9e9c-5fa55c7994c9 Polen (PL) | |
| 6c0e4bb2-6caf-46d2-aa2c-ea189dac0380 Frankreich (FR) | |
| 8de4fa35-62eb-4175-8413-e5e5495753b8 Schweden (SE) | |
| 1b622cdb-e959-4ac3-8451-90e0fe1bce73 Deutschland (DE) | |
| a3432372-332d-4513-bb8a-4c77cfdd37ce Deutschland (DE) | |
| 313bcf86-4403-4e68-b43f-6e33c74c40fc Griechenland (GR) | |
| b20c82c2-271b-4742-aa87-b09eb577a567 Norwegen (NO) | |
| 82c0418f-7f83-48d1-a543-19b01407d128 Belgien (BE) | |
| a447ed03-5870-4536-b796-80d42457484d Italien (IT) | |
| 632b8170-5bf6-4730-8033-8831379dda71 Spanien (ES) | |
| 4e11bf5e-7b3a-44e4-b8b8-9677b2fc454d Ungarn (HU) | |
| 6e66e3c6-8de4-4a04-94ef-a958d26b7f46 Frankreich (FR) | |
| a51f6648-8a99-4475-964d-3e4ab7937633 Polen (PL) | |
| 7dc56f01-f1c8-4679-828b-e59e18bc3f5e Estland (EE) | |
| d681d675-5755-4408-ab9b-77ac3c09a2fa Ungarn (HU) | |
| f44f8ec1-58e3-401f-88a0-58a3b1677ee1 Niederlande (NL) | |
| f3dd9396-5003-4268-8263-bd7c3a05a172 Belgien (BE) | |
| e7b0b6a9-2330-4307-a36d-91ccae2db224 Polen (PL) | |
| 6570a05f-589b-4d1a-aab7-af6c83797a07 Tschechische Republik (CZ) | |
| c5bb9b45-806d-44a2-b6eb-b64efdec793d Kroatien (CR) | |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC303008M0208 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC303050D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 205 mm |
| 8.07 in | |
| Höhe (Netto-Abmessung) | 150 mm |
| 5.91 in | |
| Tiefe (Netto-Abmessung) | 160 mm |
| 6.3 in | |
| Nettogewicht | 3.9 kg |
| 8.6 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 box |
| Breite Verpackungseinheit 1 | 160 mm |
| 6.3 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.63 in | |
| Höhe Verpackungseinheit 1 | 185 mm |
| 7.28 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.2 kg |
| 9.26 lb | |
| EAN Verpackungseinheit 1 | 6417019253091 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 200 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 200 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 13 (Zwischen den Polen) | |
| Anschlussart | Schraubklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC303001D2704 |
| DNV Zertifikat | 1SCC303138D0201 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3641535 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT200E13CP CHANGE-OVER SWITCH - ABB - OT200E13CP - 1SCA022777R0250 | 88 Kbytes |
|
| OT200E13CP 1SCA022777R0250 ABB OT200E13CP Umschaltschalter | 77 Kbytes |
|
