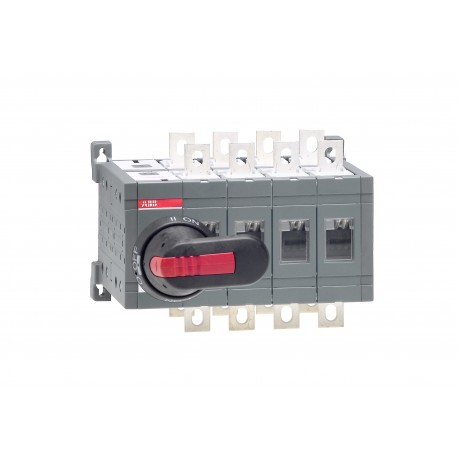

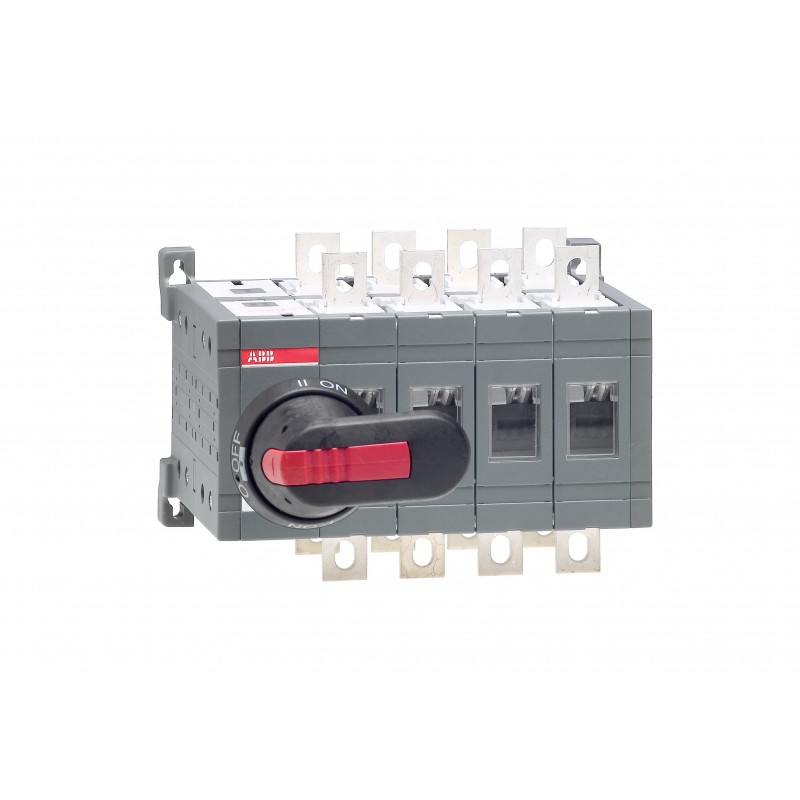

1SCA022771R7280 ABB OT200E04CP Umschaltschalter
1SCA022771R7280
ABB
OT200E04CP Umschaltschalter
OT200E04CP Schalterschalter
Lastumschalter 4-polig 200 A, mit Griff und Welle offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter > OT_C
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC303050M0201 |
| Umweltinformationen | 1SCC303050D0201 |
| Umweltprodukterklärung - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 9c04f591-99d1-4ad8-89ee-5487981e5ddd Finnland (FI) |
| Vereinfachtes SCIP | 18fb37ea-552b-4e1b-b164-b4a7c53bbc66 Deutschland (DE) |
| fbd446f7-366d-4033-883c-89479927620e Dänemark (DK) | |
| 71d40d79-c675-455d-8c22-5ea6894b3682 Italien (IT) | |
| 5e3ce43a-c291-489c-b3fc-54fa68bafc7d Polen (PL) | |
| 8217cd42-7d41-4d45-97f2-572601b5bf61 Ungarn (HU) | |
| 4459dd80-0e73-4751-8dc4-48102cf8ddaf Griechenland (GR) | |
| a8b43aec-99cd-4eac-aa74-d7cceaa0712b Estland (EE) | |
| 4243cd02-c9bc-4b6b-bf5f-7a6ddbbba847 Portugal (PT) | |
| 2d489086-c283-4ce8-bbd4-2cdce35704d3 Frankreich (FR) | |
| 4212acc9-3a06-443a-9532-cb4180eb28c0 Tschechische Republik (CZ) | |
| ad13efc1-e38c-4b79-a6e1-fd4522b3b9a5 Polen (PL) | |
| a7dffff7-fb95-475e-a511-00736bee7d14 Niederlande (NL) | |
| f657a40c-cb3f-41fa-98a0-e51804def7fd Kroatien (CR) | |
| c730194e-4e57-44a1-bbda-77e360ad6345 Deutschland (DE) | |
| deccb4a8-2804-42a0-b4b1-f1cf216b452c Belgien (BE) | |
| 92e36589-0337-481d-be5b-2b90fb3264f6 Deutschland (DE) | |
| 817a8a64-6ed1-4901-a245-b7aff931f951 Frankreich (FR) | |
| ba3c393b-a065-4e67-bd29-ae34b8b1ad8c Ungarn (HU) | |
| 22e5264f-f0fe-454c-b950-3ba27d8e183e Deutschland (DE) | |
| e9cf40d2-f6d9-43f5-bc48-5261f7ac44cc Spanien (ES) | |
| 75c01af2-c7c4-4076-a739-3504ddec31ec Deutschland (DE) | |
| 856c8591-c696-4c9a-bafc-04a4a1a407c5 Polen (PL) | |
| c87e7e35-1dbd-48cb-8b31-ca5148b2200e Schweden (SE) | |
| 875421fb-a651-48e3-9e0a-97062b46b69a Bulgarien (BG) | |
| 60f2552c-6745-4a59-8fd9-da3674a5d0c6 Belgien (BE) | |
| 06aae99d-a42e-4251-a34e-26c60a3db3b7 Schweden (SE) | |
| 55086bb3-10ed-4a53-83d4-68cc80ae31a0 Norwegen (NO) | |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC303008M0208 |
| Umweltprodukterklärung - EPD | 1SCC303082D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC303050D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 205 mm |
| 8.07 in | |
| Höhe (Netto-Abmessung) | 150 mm |
| 5.91 in | |
| Tiefe (Netto-Abmessung) | 160 mm |
| 6.3 in | |
| Nettogewicht | 4.1 kg |
| 9.04 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 box |
| Breite Verpackungseinheit 1 | 160 mm |
| 6.3 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.63 in | |
| Höhe Verpackungseinheit 1 | 185 mm |
| 7.28 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.1 kg |
| 9.04 lb | |
| EAN Verpackungseinheit 1 | 6417019251882 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 200 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 200 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 04 (Linksseitig) | |
| Anschlussart | Schraubklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC303001D2704 |
| DNV Zertifikat | 1SCC303138D0201 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5208 >> Controller switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3641527 |
| E-Nummer (Norwegen) | 4337001 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT200E04CP CHANGE-OVER SWITCH - ABB - OT200E04CP - 1SCA022771R7280 | 88 Kbytes |
|
| OT200E04CP 1SCA022771R7280 ABB OT200E04CP Umschaltschalter | 75 Kbytes |
|
