ABBHandschalter OT_C1SCA103953R1001 ABB OT2000E22CP Umschaltschalter

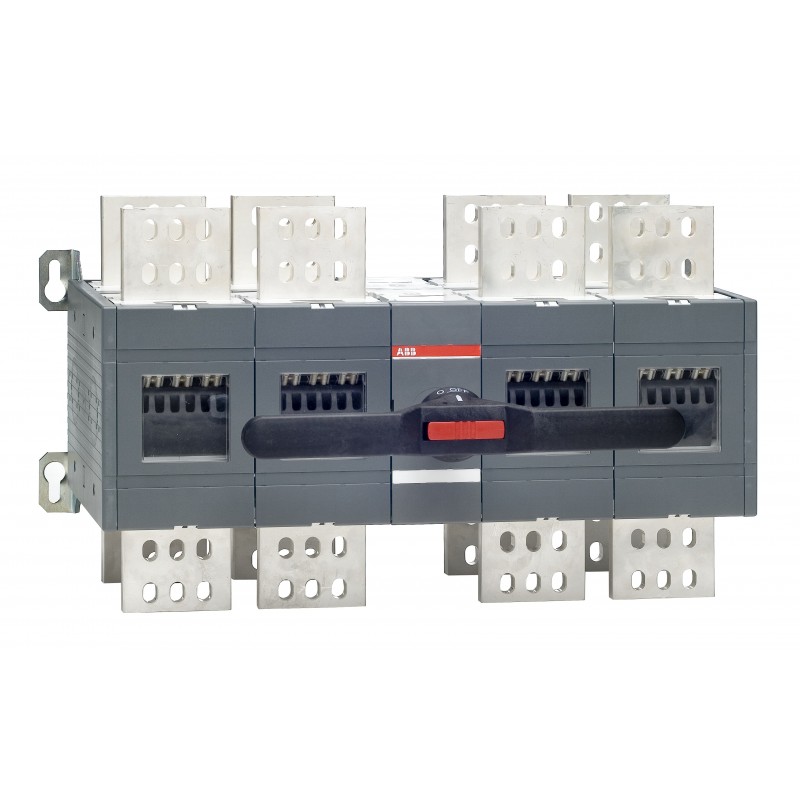

ABB 1SCA103953R1001 1SCA103953R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA103953R1001 ABB OT2000E22CP Umschaltschalter

Artikel-Nr.: 1SCA103953R1001

Hersteller: ABB

Beschreibung:

OT2000E22CP Umschaltschalter
OT2000E22CP Schalter
Lastumschalter 4-polig 2000 A, mit Griff und Welle offene Umschaltung I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 4.462,23 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303054M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303098D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303098D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)664 mm
26.14 in
Höhe (Netto-Abmessung)377 mm
14.84 in
Tiefe (Netto-Abmessung)335 mm
13.19 in
Nettogewicht69.55 kg
153.33 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1444 mm
17.48 in
Länge Verpackungseinheit 1714 mm
28.11 in
Höhe Verpackungseinheit 1385 mm
15.16 in
Bruttogewicht Verpackungseinheit 172.05 kg
158.84 lb
EAN Verpackungseinheit 16417019383101
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 2000 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 55 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21B (Ie)(380 ... 415 V) 2000 A
(500 V) 2000 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 2000 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 2000 A
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 55 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
22 (Zwischen den Polen)
AnschlussartSchraubklemme
Klemmenbreite100 mm
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303022D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3650329

ETIM for 1SCA103953R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert55 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1

DATASHEET - PDF

Titel
Größe
Typ
OT2000E22CP CHANGE-OVER SWITCH - ABB - OT2000E22CP - 1SCA103953R1001
88 Kbytes
OT2000E22CP 1SCA103953R1001 ABB OT2000E22CP Umschaltschalter
86 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
