ABBHandschalter OT1SCA104834R1001 ABB OT16F6 Trennschalter

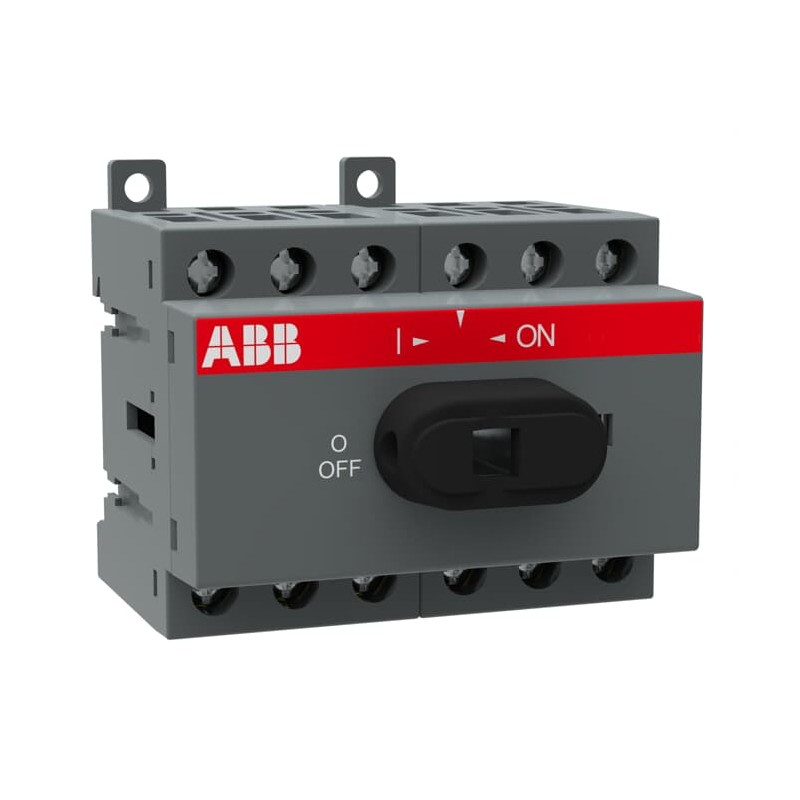

ABB 1SCA104834R1001 1SCA104834R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

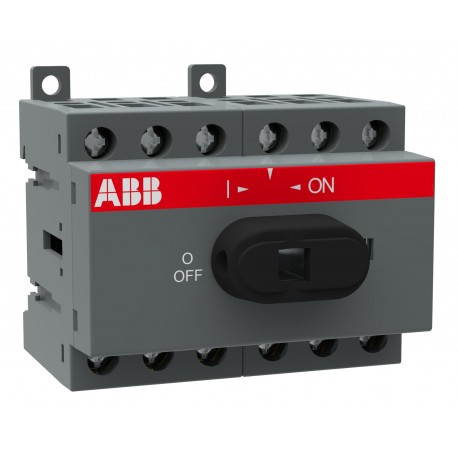

1SCA104834R1001 ABB OT16F6 Trennschalter

Artikel-Nr.: 1SCA104834R1001

Hersteller: ABB

Beschreibung:

OT16F6 Trennschalter
OT16F6 Lasttrennschalter 6-polig 16A m. schwarzem Knebelgriff Trägerplatten- und DIN-Schienenmontage

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter > OT

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 74,29 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Umweltinformationen1SCC301183D0201
Umweltprodukterklärung – EPD1SCC301278D0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Öko Transparenz
Umweltprodukterklärung – EPD1SCC301278D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301055M0003
Mechanische Zeichnungen1SCC301442F0001
1SCC301441F0001
OT16-40F6.igs
Umweltprodukterklärung – EPD1SCC301278D0201
Abmessungen
Breite (Netto-Abmessung)70 mm
Höhe (Netto-Abmessung)68 mm
Tiefe (Netto-Abmessung)68 mm
Nettogewicht0.21 kg
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 16 A
(500 V) 16 A
(690 V) 16 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 16 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 3 kW
(400 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 25 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 25 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V) 0.71 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 0.5 kA
Bedingter Bemessungskurzschlussstrom (Inc)(40 A Sicherung, ≤ 415V) 50 kA
(25 A Sicherung, 690 V) 50 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 0.3 W
Verschmutzungsgrad3
GrifftypDrehgriff
Griff und Welle nicht enthalten
Schalter-BetriebsmechanismusMechanismus auf der Oberseite des Schalters
PhasenabstandStandard
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Betriebsartfrontbetätigt
NormenIEC 60947-3 / UL 508 / CSA C22.2 No. 14
Besondere Funktionen-
MontageartBodenmontage
Anzahl Pole6
KabelquerschnittKupfer 0.75 ... 10 mm²
SchutzartFront IP20
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 0.8 N·m
Mechanische Lebensdauer20000
Verschlussart-
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V
Bemessungsstromstärke, UL/CSA20 A
Nennleistung UL/CSA(110 … 120 V AC einphasig) 1 Hp
(240 V AC einphasig) 2 Hp
(440 ... 480 V AC einphasig) 5 Hp
(550 ... 600 V AC einphasig) 7.5 Hp
(220 ... 240 V AC dreiphasig) 5 Hp
(440 ... 480 V AC dreiphasig) 10 Hp
(550 ... 600 V AC dreiphasig) 10 Hp
Anzugsdrehmoment(nach IEC 60947-1) 0.8 N·m
Anzugsdrehmoment UL/CSA7 in·lb
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Umweltinformationen1SCC301183D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Zertifikate und Deklarationen
A2L Certificate – IEC1SCC301335D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301166D2703
REACH Erklärung1SCC011021D0201
UL ZertifikatcULus certificate OT16-80
VDE ZertifikatNo certification needed
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 180 mm
Länge Verpackungseinheit 1112 mm
Höhe Verpackungseinheit 180 mm
Bruttogewicht Verpackungseinheit 10.25 kg
EAN Verpackungseinheit 16417019389783
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3601424
E-Nummer (Schweden)3172087

ETIM for 1SCA104834R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert750 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert25 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert16 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert16 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert0.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert7.5 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert7.5 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert6
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
