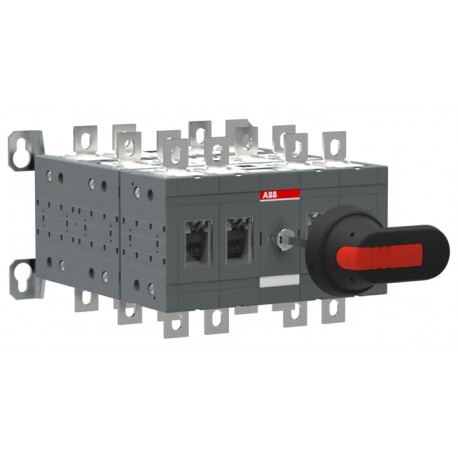

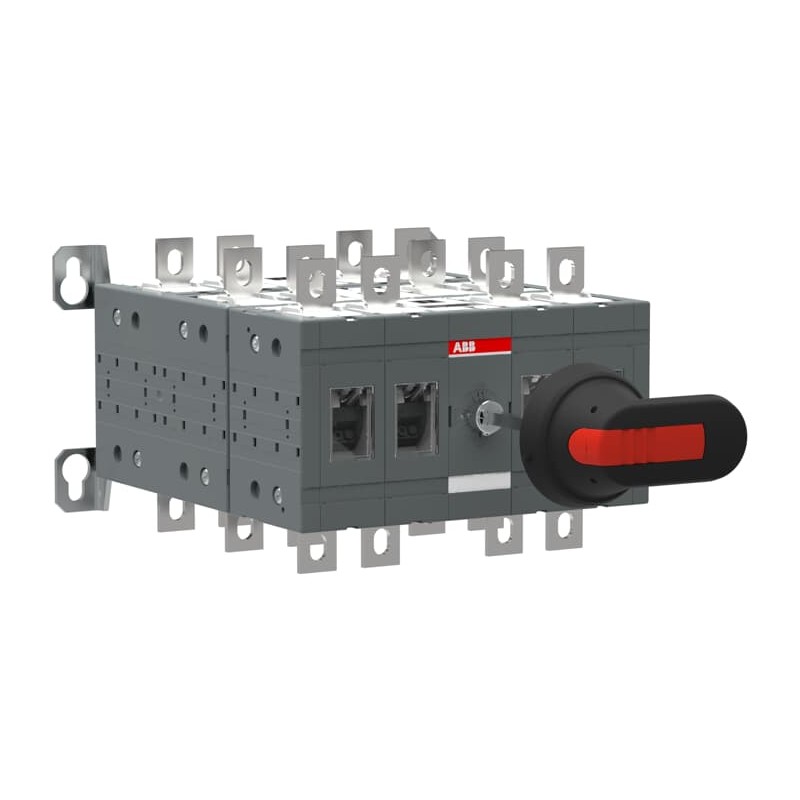

1SCA123575R1001 ABB OT160E22YP BY-PASS-SCHALTER
1SCA123575R1001
ABB
OT160E22YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT160E22YP
OT160E22YP Bypass-Schalter 4-polig 160A m. Griff u. Welle offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC301080M0003 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 229 mm |
| Höhe (Netto-Abmessung) | 150 mm |
| Tiefe (Netto-Abmessung) | 236 mm |
| Nettogewicht | 229 lb |
| 7.5 kg | |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Verlustleistung | 2.4 W |
| Verschmutzungsgrad | 3 |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 22 (Zwischen den Polen) | |
| Phasenabstand | Standard |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Anzahl Pole | 4 |
| Schutzart | Front IP20 |
| Typ Umschalter | offen |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC301194D0202 |
| REACH Erklärung | 1SCC011021D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 175 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Bruttogewicht Verpackungseinheit 1 | 7.5 kg |
| EAN Verpackungseinheit 1 | 6417019543598 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 160 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 160 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 90 kW |
| Schaltleistung bei 400 V (EF009166) | 90 kW |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Steckeinsatztechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Ja |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | sonstige |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
