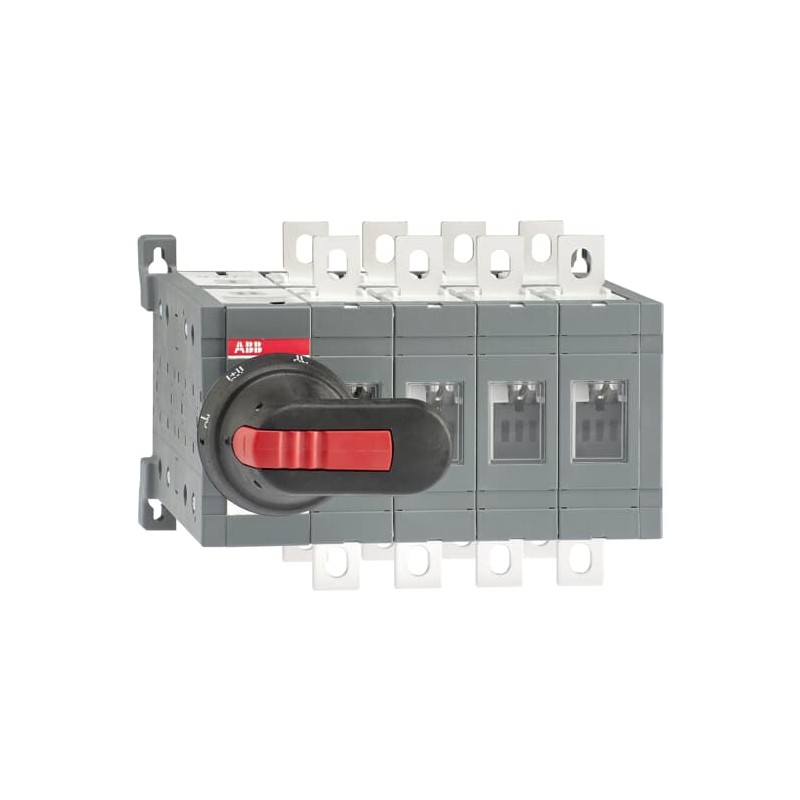

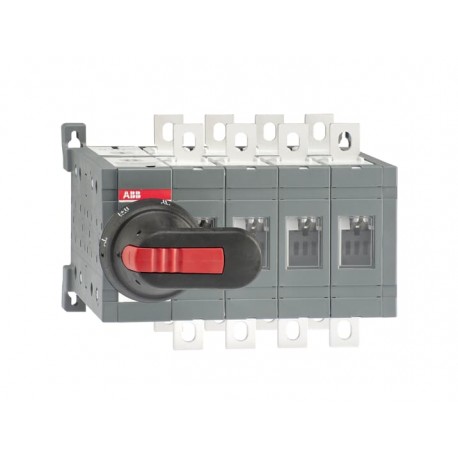

1SCA108491R1001 ABB Schalter switch I-II OT160E04CLP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108491R1001 ABB Schalter switch I-II OT160E04CLP

1SCA108491R1001

ABB

Schalter switch I-II OT160E04CLP

I-II OT160E04CLP Schalter

Lastumschalter ohne 0 Position 4-polig 160 A, mit Griff und Welle schnelle Umschaltung I-I+II-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $632.85
Stückpreis: $632.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP3c6b6f48-75cd-4e76-97f8-0fb0c4f718d8 Finnland (FI)
Vereinfachtes SCIP11a0f83b-0854-4b77-94ad-e4a677cc08d8 Deutschland (DE)
29994950-cd32-4918-8002-298b2004823d Schweden (SE)
973474e7-7a73-4203-8802-bfd69d1d5aa7 Ungarn (HU)
828837bd-5f12-4e33-8159-78e03b5e567e Polen (PL)
56d4ea74-9ae4-49d3-804d-dee861245865 Estland (EE)
0b711404-d827-47c2-bd1c-6a069e08afc7 Griechenland (GR)
d7811a33-b63d-4ac7-9fa3-3f71cb412f80 Portugal (PT)
3fe844ef-61cd-4385-adea-29c822bceccd Norwegen (NO)
7d1f940c-36d9-4eaa-82c0-5e141a42e481 Belgien (BE)
0b719fe4-a924-4db0-adfe-66990073e60f Polen (PL)
07c7047a-ad40-44e1-97b5-e3bf50a67d15 Kroatien (CR)
a6a4a8f8-806c-40b7-b040-78441b2620b6 Tschechische Republik (CZ)
009ce644-afb5-4fcf-93b0-d740ca4aefe7 Spanien (ES)
6bd2f689-6ece-4a5c-bdad-2d0d418aa6ab Ungarn (HU)
e9d5e63a-dfe3-4498-88ec-daeb0cf75b94 Bulgarien (BG)
51bcb900-6cd4-4286-ac6d-c730e707b1fc Frankreich (FR)
de412dee-e0e7-459c-8aa5-7e09e9814067 Deutschland (DE)
9935390f-d38f-47bd-a0c1-a90996005fc8 Dänemark (DK)
efe32431-6bed-4cd6-8c7b-68a920dc9eb8 Polen (PL)
d2faa97e-63ef-4341-8dd9-1ce1f086339e Italien (IT)
40e2e4a5-9730-4a71-9925-2c2c71ed89f6 Niederlande (NL)
85cb6787-fdbd-4224-b2a7-97d80def607c Deutschland (DE)
44777553-dcb2-48a1-8ddd-de3fc3730ba2 Belgien (BE)
663f7edf-5f02-4b61-b730-61ffa00521aa Deutschland (DE)
11ef1719-f55e-4f8b-bfe2-530c947f4235 Frankreich (FR)
648687b9-e432-43a0-ae20-9fcddd6a385e Schweden (SE)
d7f91fb2-a84e-498f-bc50-27356cd5599f Deutschland (DE)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)205 mm
8.07 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht3.8 kg
8.38 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1170 mm
6.69 in
Länge Verpackungseinheit 1270 mm
10.63 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 14.1 kg
9.04 lb
EAN Verpackungseinheit 16417019399492
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 160 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 160 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 2.4 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 160 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 160 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 90 kW
(500 V) 110 kW
(690 V) 160 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303045D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641603

ETIM for 1SCA108491R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 160 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 160 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 90 kW
Schaltleistung bei 400 V (EF009166) 90 kW
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
