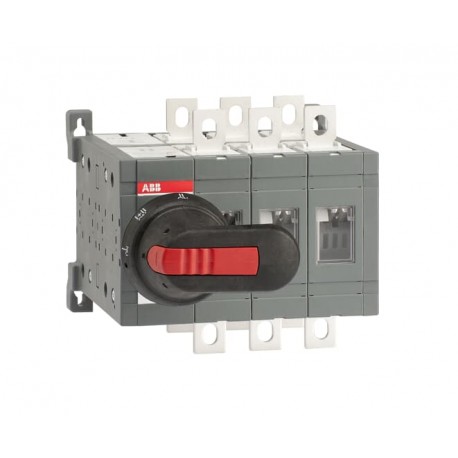

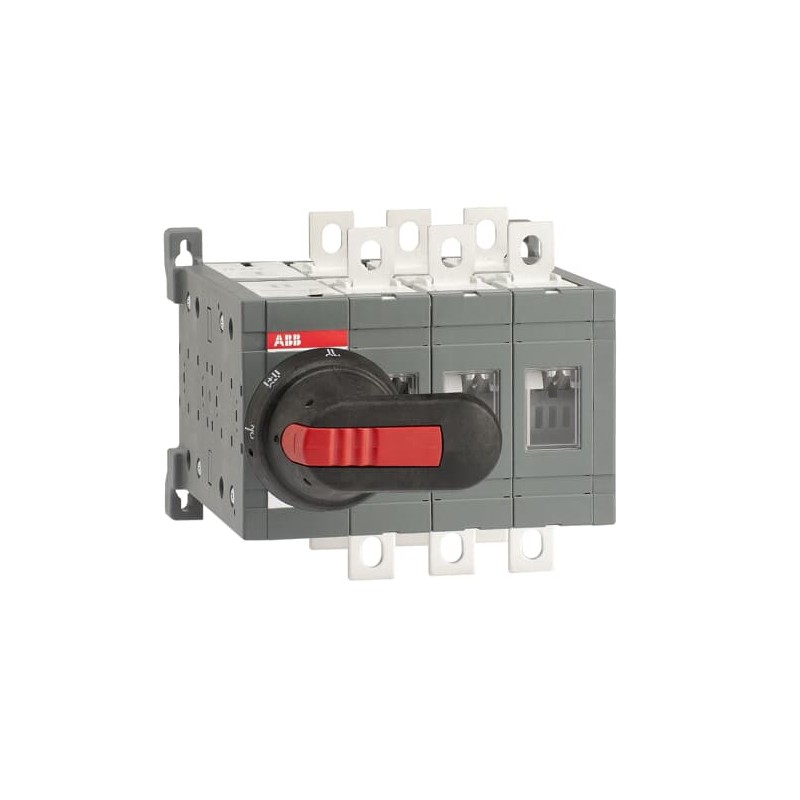

1SCA108468R1001 ABB Schalter switch I-II OT160E03CLP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108468R1001 ABB Schalter switch I-II OT160E03CLP

1SCA108468R1001

ABB

Schalter switch I-II OT160E03CLP

I-II OT160E03CLP Schalter

Lastumschalter ohne 0 Position 3-polig 160 A, mit Griff und Welle schnelle Umschaltung I-I+II-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $548.12
Stückpreis: $548.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP276e299c-1533-44e9-9403-900e98281533 Finnland (FI)
Vereinfachtes SCIP249b2760-e3be-47fa-84e3-a829e72a9e18 Deutschland (DE)
7c50d635-e36f-41ba-8eff-601d772e54b4 Norwegen (NO)
8a6ce3c1-a32e-4ceb-b335-f5b5ca665319 Belgien (BE)
484b0466-a977-4f35-9f91-17f6859572c9 Italien (IT)
651b0580-7d67-41f8-a21e-1b60f6c4b281 Schweden (SE)
b4edb1e8-3d52-4d58-afb9-f5ea6f273997 Polen (PL)
452233ca-9d3a-4004-b3f3-f1c7ac55122d Bulgarien (BG)
661b0550-4d10-4a0b-87f3-4b89b40aecd9 Ungarn (HU)
4bcfaf26-92a3-40b5-82b4-eda162e6ce1c Spanien (ES)
0f622423-b402-4b7b-85fe-bc63bfd93bc9 Belgien (BE)
c63109a1-e750-4ab2-8f6a-2bb84d23294f Ungarn (HU)
d81fd45d-c632-496b-9209-fde0f1771845 Griechenland (GR)
1bcb059b-09e0-4547-b557-76af480a52a5 Estland (EE)
6ffba3d1-dd8d-45be-a418-eaea8532a489 Portugal (PT)
d446bc31-7f78-439b-bc48-a6c092fcd47b Deutschland (DE)
ecc30dd4-508b-436f-bbde-a58f13933c50 Schweden (SE)
148810d6-6db9-4035-bf4e-99b0807c653c Frankreich (FR)
a3504bf4-e0e9-4f80-b975-dc6d374bea92 Frankreich (FR)
23121b52-de34-4a75-bdc5-2fb0bd2b9477 Deutschland (DE)
247c8dfc-cd2d-40af-b567-fe6461da4598 Dänemark (DK)
664c3f72-c1a3-4c61-818b-2b4d90a882f2 Polen (PL)
b23cea51-c8f9-49e6-b2ce-10f511a0ed42 Niederlande (NL)
ab4d7271-3324-4285-a0a2-d6a3f3665176 Polen (PL)
a646d1ea-0991-4827-8fec-397db30e4572 Tschechische Republik (CZ)
272824cc-2b0c-4d06-b03c-d918a8ea5c1d Kroatien (CR)
6c506c72-d027-4318-b1c1-14133060d181 Deutschland (DE)
41ff0bdc-4708-492d-b65e-7917e42ccde8 Deutschland (DE)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)170 mm
6.69 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht3.1 kg
6.83 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1186 mm
7.32 in
Länge Verpackungseinheit 1300 mm
11.81 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 13.4 kg
7.5 lb
EAN Verpackungseinheit 16417019399546
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 160 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 160 A
SchutzartFront IP20
PhasenabstandStandard
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 2.4 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 160 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 160 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 90 kW
(500 V) 110 kW
(690 V) 160 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303045D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641600

ETIM for 1SCA108468R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 160 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 160 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 90 kW
Schaltleistung bei 400 V (EF009166) 90 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
